适配示波器的内窥物镜消光闪光配件

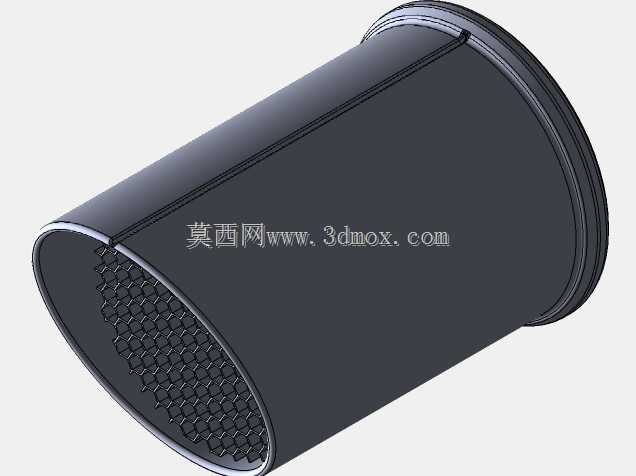

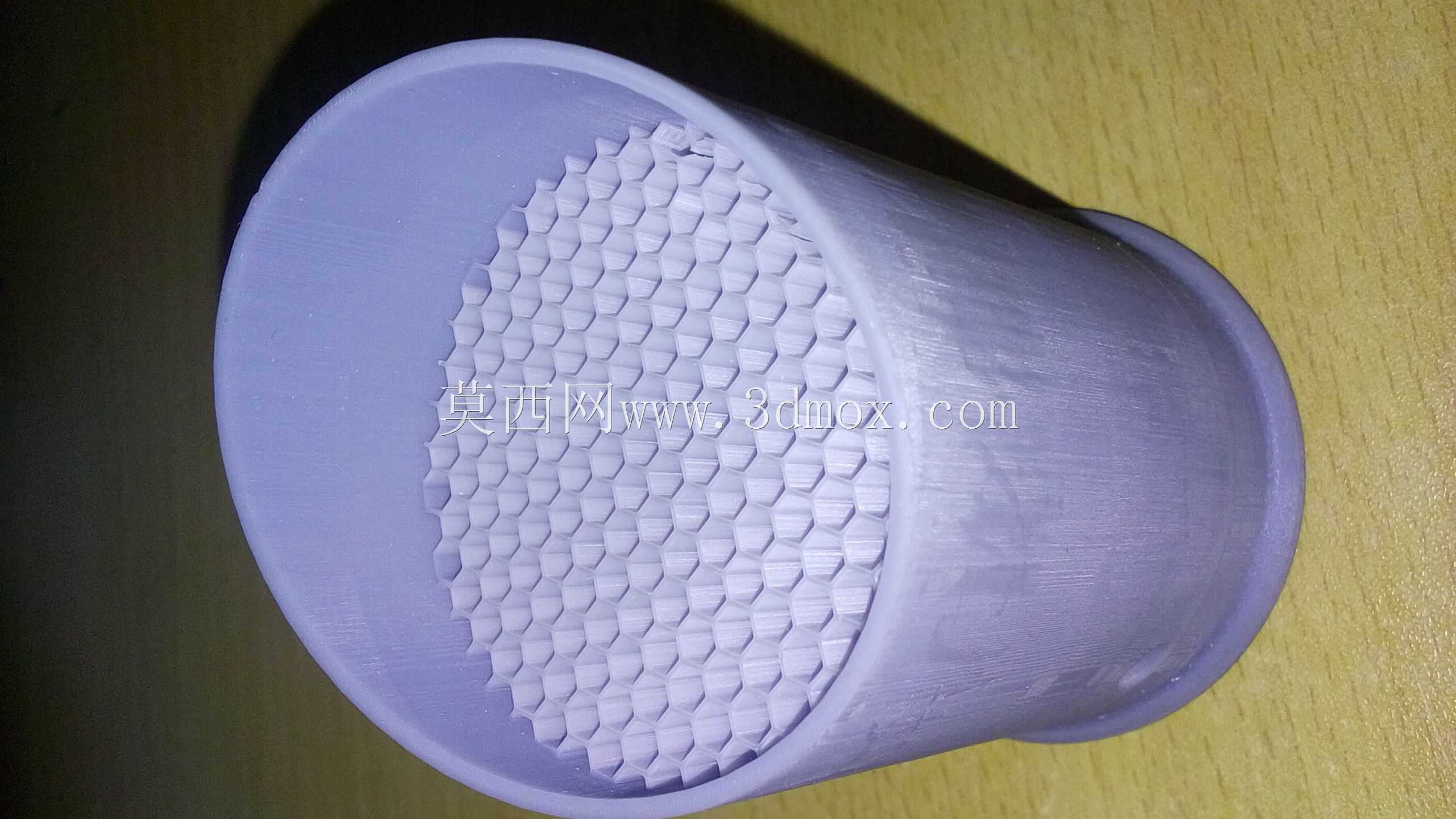

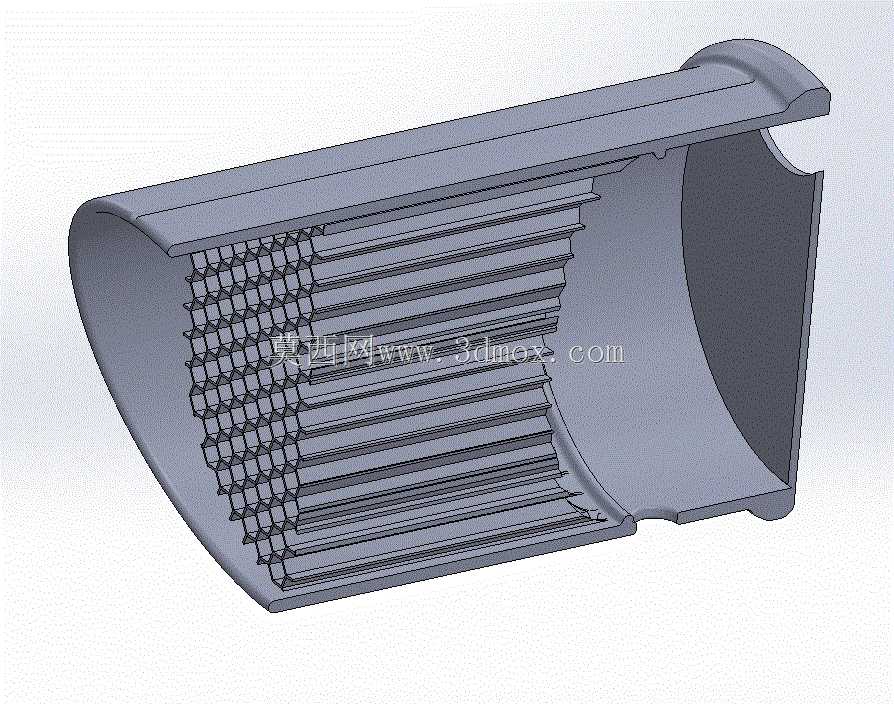

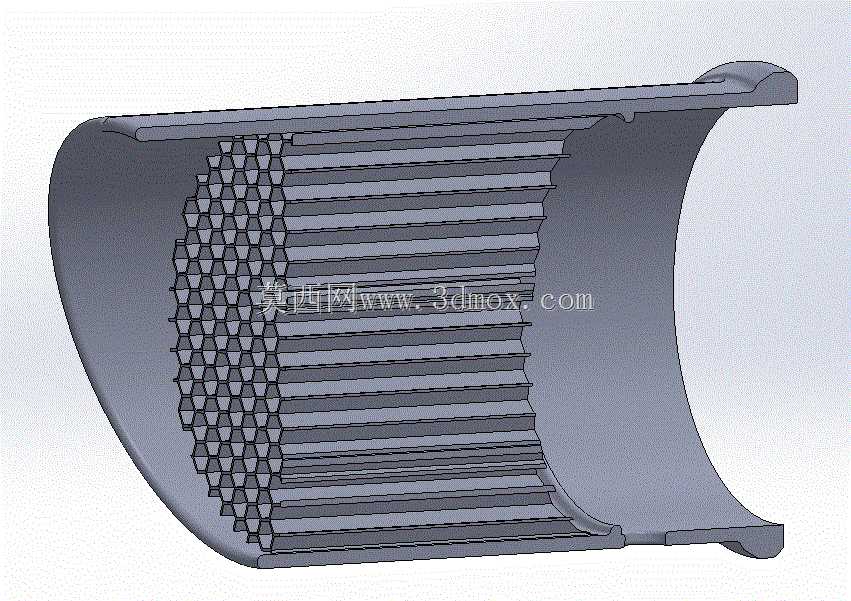

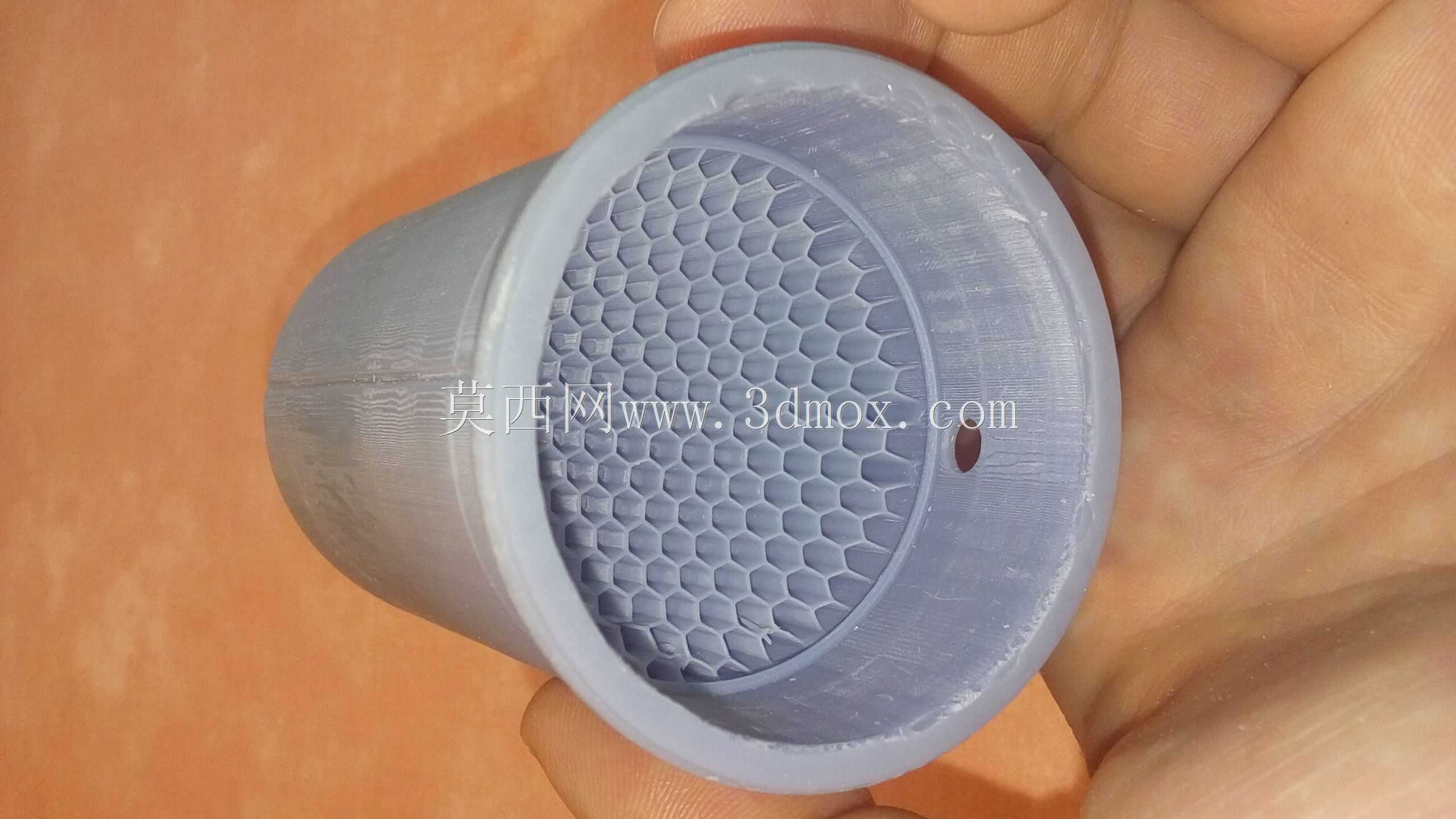

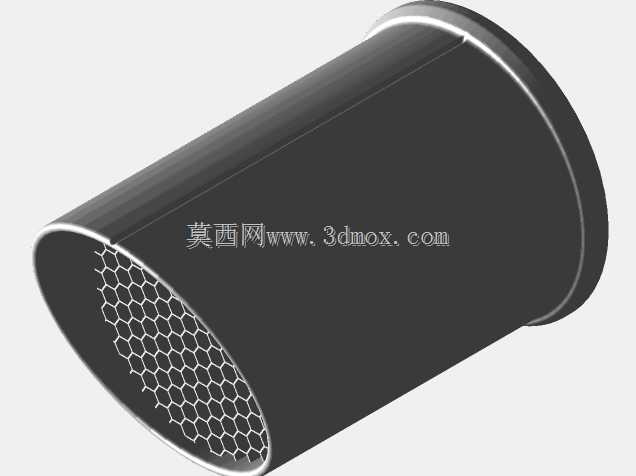

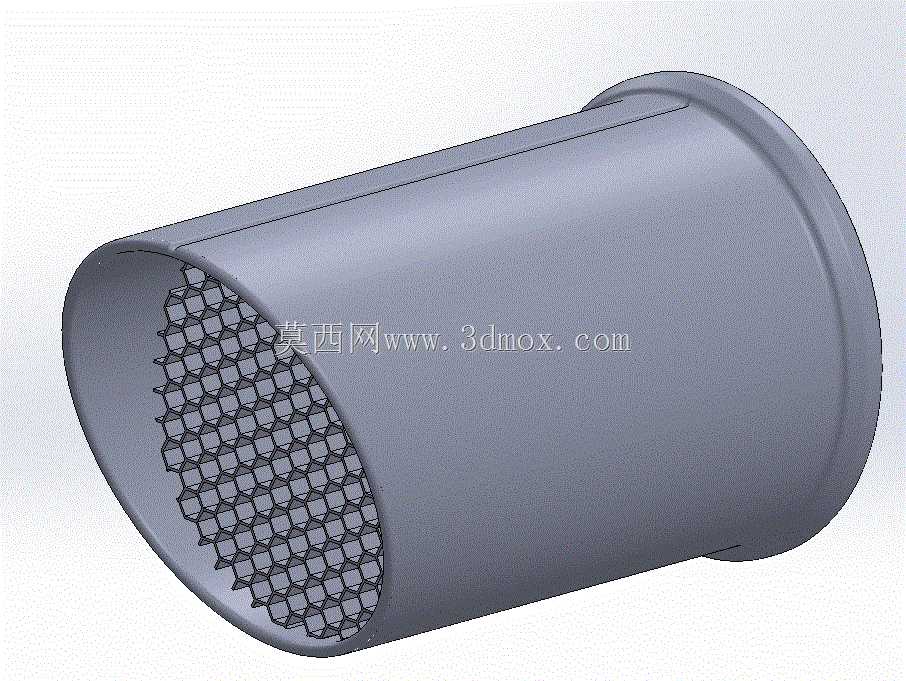

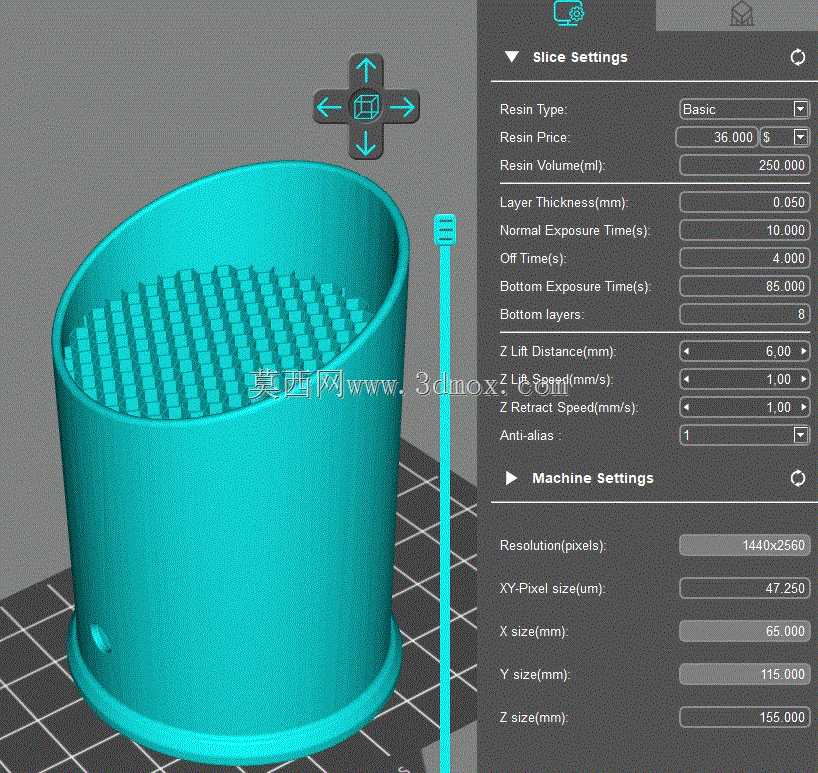

在工业内窥检测、光学观测类设备的配套附件设计中，这类适配观测镜头的闪光配件，核心作用是为观测视野提供均匀无杂光的补光输出，解决小空间内窥观测时环境光不足、局部反光过强导致的成像模糊问题。从实际使用场景来看，该配件可直接套接在直径46.9mm的观测物镜前端，安装时依靠筒身内壁的贴合公差实现轴向定位，不需要额外设置锁紧结构，拆装过程不会刮伤物镜镜片表面，适配日常检测作业中快速更换附件的操作需求。设计阶段优先考虑了无支撑3D打印的工艺可行性，整个筒身采用等壁厚结构，壁厚控制在0.3mm，既保证了筒身的结构强度，避免安装受力时发生形变，又尽可能控制了配件自重，不会给物镜调焦机构带来额外负载。前端的蜂窝状梳齿结构是整个配件的核心功能区，梳齿宽度设置为3mm，最小伸出长度30mm，一方面可以对补光光源的出射光线进行匀化处理，避免强光直接在观测物表面形成镜面反射光斑，遮挡观测细节；另一方面梳齿间隙可以引导清洁时的水汽、残留清洁液从侧边孔位排出，不会在镜片表面积留污渍，减少清洁维护的工作量。筒身与物镜接触的端口做了卷边钝化处理，没有尖锐棱角，安装对位时即使出现小幅偏斜，也不会磕伤物镜的镀膜层。整个配件的外形采用直筒收边结构，最大外径与物镜前端的安装法兰齐平，不会额外占用观测通道的径向空间，在狭窄的设备内腔、管道内部进行内窥观测时，不会因为附件突出过多出现剐蹭、卡滞的问题。从结构设计逻辑来看，该配件没有设置复杂的活动部件，所有功能结构都集成在单一筒身上，不管是采用光敏树脂3D打印制作快速验证样件，还是后续小批量注塑生产，都不需要拆分零件，装配工序为零，能有效控制生产和维护成本。实际测试中，该配件安装后可以将补光的杂散光反射率降低七成以上，观测画面的边缘暗角问题也得到明显改善，对于需要长时间开展内窥检测、表面缺陷观测的作业场景，能有效减少视觉疲劳，提升缺陷识别的准确率。
