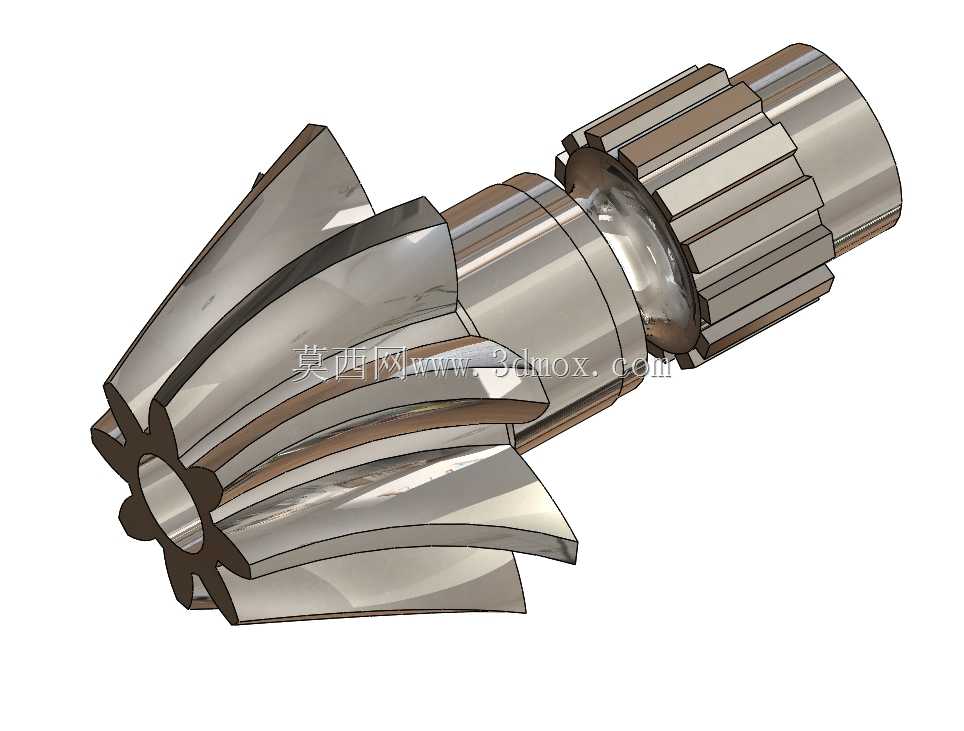

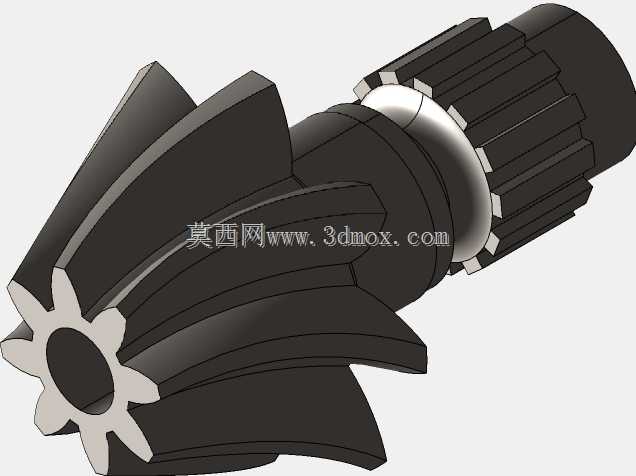

集成花键轴段的非标螺旋锥齿轮结构

　　在重载传动系统的相交轴动力传递场景中，这类集成花键轴段的螺旋锥齿轮是核心传力构件，常见于工程机械行走驱动、机床主轴进给箱、重型农机传动箱、工业减速器的输入端结构中，承担着将输入扭矩通过90度相交轴路径传递至下游执行机构的作用，相比直齿锥齿轮，螺旋齿形的设计能让轮齿啮合过程实现渐进式接触，重合度更高，传动过程中冲击载荷更小，运行噪音更低，更适合中高转速、大扭矩的连续作业工况。

　　从结构设计逻辑来看，该零件采用齿轮与轴段一体化的设计方案，省去了齿轮与轴之间的键连接、过盈配合等装配环节，从根源上避免了配合间隙带来的传动回差，也消除了键槽位置的应力集中风险，能在更小的安装空间内传递更大的额定扭矩。零件一端为螺旋锥齿轮齿部，齿线呈空间螺旋形态，齿向沿节锥母线方向螺旋延伸，设计时需要严格匹配配对齿轮的螺旋角、压力角、模数、节锥角参数，保证啮合时齿面接触区落在齿面中部，避免出现边缘接触导致的齿面局部过载磨损。轴段部分集成了渐开线花键结构，花键齿采用定心精度高的齿侧定心设计，用于和下游传动构件的内花键套配合，传递扭矩的同时保证同轴度精度，避免传动过程中出现偏载。

　　在实际选型适配过程中，需要重点关注几个安装边界尺寸：首先是锥齿轮端的背锥距、安装距参数，这两个尺寸直接决定了齿轮装配后与配对锥齿轮的啮合间隙，安装距偏差过大会导致齿侧间隙过小引发卡滞、齿面胶合，或是间隙过大引发传动冲击、反向回差超差；其次是轴段上花键的有效配合长度、大径小径尺寸，需要匹配配合件的内花键参数，保证花键配合的滑动性或固定性符合设计要求，固定连接的花键配合需要控制过盈量在合理区间，滑动花键则需要保证配合间隙满足轴向窜动的行程需求；另外还要关注轴段上的定位轴肩尺寸，轴肩的直径、端面跳动精度直接影响轴承安装的定位精度，装配时轴承内圈贴合轴肩端面，若轴肩端面跳动超差，会导致轴承运转时出现偏载，缩短轴承使用寿命。

　　齿形设计层面，这类非标螺旋锥齿轮的齿厚需要根据额定载荷、工况冲击系数做修正，重载工况下会适当增加齿厚，提升轮齿的弯曲强度，同时对齿顶、齿根做圆角过渡处理，降低齿根位置的应力集中系数，避免交变载荷下出现齿根断裂失效。齿面的接触精度需要在建模时就做齿向修形、齿形修形的考量，补偿装配误差、轴系受载变形带来的齿面接触偏移，保证满载荷工况下齿面接触区依然保持在合理范围，避免出现齿端接触引发的早期点蚀。

　　从加工工艺适配性来看，该一体化结构的建模需要充分考虑后续加工的工艺基准，轴两端的中心孔是整个零件加工的统一基准，齿部加工、花键加工、外圆磨削都需要以两端中心孔作为定位基准，保证各段轴颈、齿部、花键的同轴度要求。建模时需要预留合理的加工余量，热处理变形量也需要在齿形设计时提前补偿，因为锥齿轮齿部经过渗碳淬火后会出现一定的变形，提前预留变形补偿量能减少后续磨齿工序的加工量，提升加工效率。

　　在实际装配场景中，这类集成轴的锥齿轮通常需要搭配一对圆锥滚子轴承安装在箱体轴承孔内，通过轴承预紧来消除轴系的轴向窜动，保证锥齿轮啮合的轴向位置稳定，轴承安装位置的轴颈尺寸公差、粗糙度需要严格控制，避免轴承内圈配合过松出现跑圈，或是过紧导致轴承安装后游隙过小引发过热烧蚀。轴端通常会设计锁紧螺纹孔或者挡圈槽，用于锁紧轴承内圈，防止运转过程中轴系出现轴向窜动，影响齿轮啮合精度。

　　这类零件的失效形式通常包含齿面磨损、齿面点蚀、齿根断裂、花键磨损这几种，设计建模时需要根据实际工况的载荷谱、转速、预期寿命来选择合适的材料和热处理工艺，中等载荷工况常用20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，能承受一定的冲击载荷；重载冲击工况则可以选择20Cr2Ni4A材料，提升芯部强度和渗碳层的深度，避免重载下齿面压溃。建模过程中需要对齿根圆角、轴肩过渡圆角做合理设计，避免尖角导致的热处理开裂风险，同时也能降低应力集中系数，提升零件的疲劳寿命。
