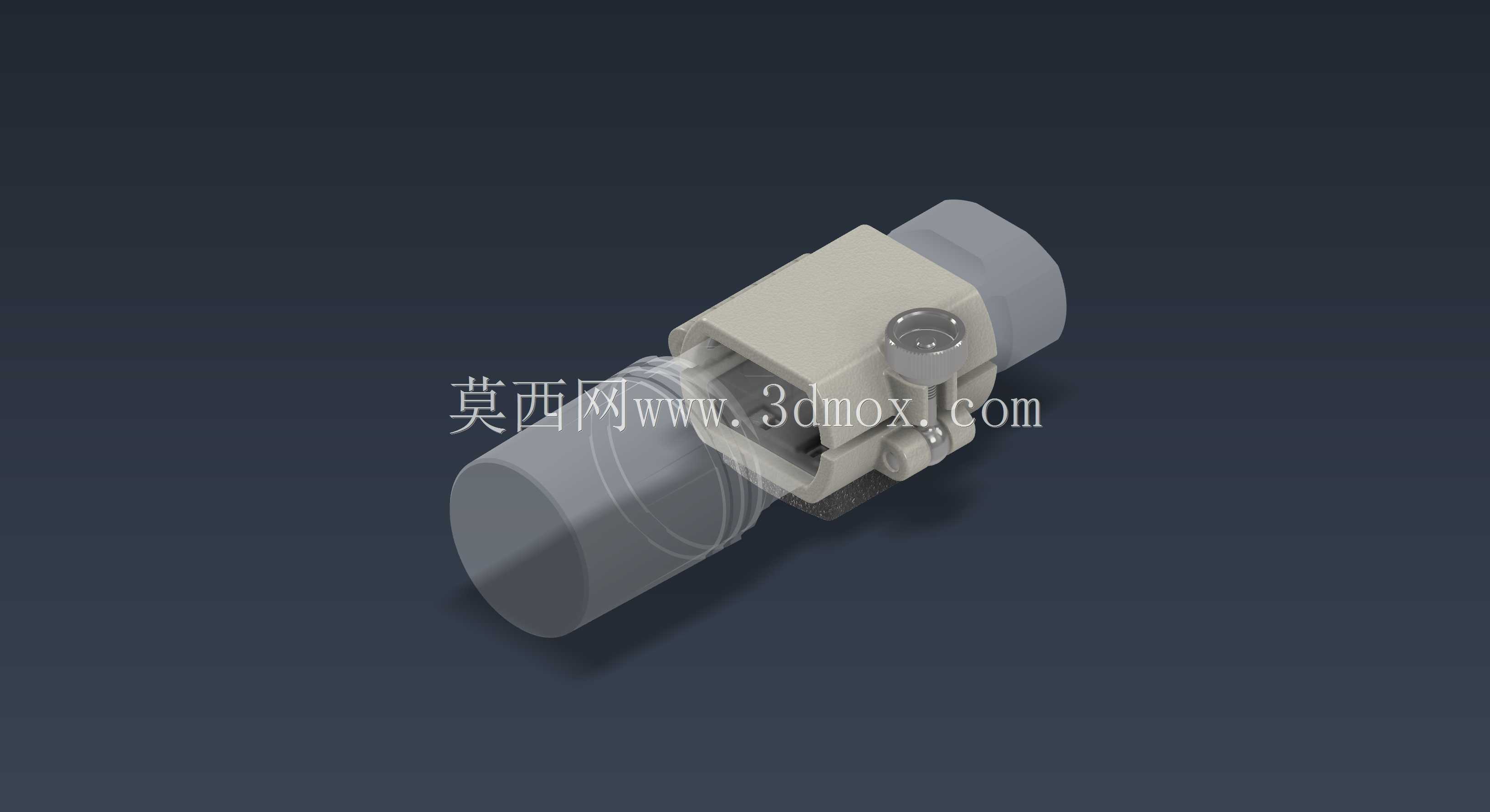

FenixTK35UE自行车灯快装固定支架结构

　　户外骑行场景中，手持强光手电作为车前照明的改装方案十分常见，这类改装的核心痛点集中在固定可靠性与安装便捷性的平衡上——传统绑带式固定在颠簸越野路面易出现偏转移位，刚性夹座则往往对安装管径兼容性差，且无法适配复杂车把走线后的异形安装空间。这款针对Fenix TK35-UE型号手电设计的快装固定结构，正是围绕这类实际使用痛点完成的结构设计。

　　从实际使用场景出发，骑行过程中车灯需要承受持续的路面振动冲击，尤其是山地骑行时的高频颠簸、过坎时的瞬时冲击，都要求固定结构不能出现松动、位移，否则照明角度偏移会直接影响骑行安全。该结构在夹持接触区域做了适配性的型面设计，与手电筒身的圆柱面完全贴合，增大接触摩擦面积的同时，避免了点接触造成的筒身漆面压损，配合顶部的锁紧结构，可在常规手拧锁紧力下提供足够的夹持摩擦力，即便在连续碎石路面骑行，也能保持照明角度稳定，不会出现下滑、偏转的问题。

　　考虑到不同车型的车把安装空间差异，该结构预留了180°的扭曲安装调整余量，安装时不必严格限制夹座的初始朝向，可根据车把上的码表、刹把、变速线管的实际排布位置，灵活调整夹座的扭转角度，避让周边已安装的配件，充分利用车把上的零散安装空间，不会出现与其他骑行配件干涉的问题。夹座与车把连接的基座部分做了圆弧适配型面，可兼容常规直径的自行车圆管车把，配合橡胶缓冲垫使用时，既能避免金属夹座对车把表面的划伤，又能进一步增大摩擦系数，提升抗振性能。

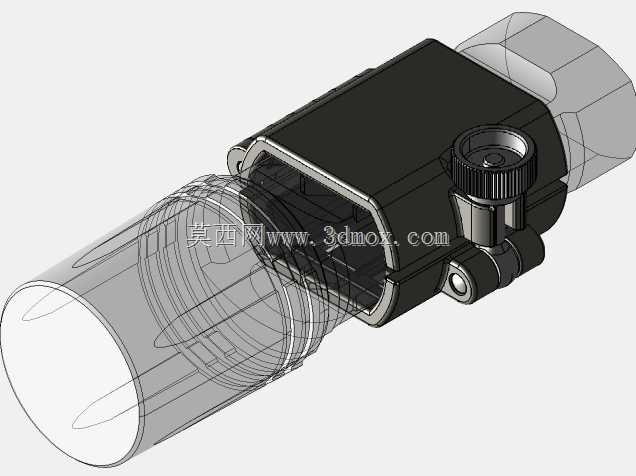

　　结构设计上采用了分体快拆的思路，夹体分为上下两个半箍结构，通过侧边的销轴实现开合，顶部的手拧锁紧件不需要额外工具即可完成松紧调节，日常使用中可快速完成手电的装取，需要单独使用手电时无需拆卸整个基座，直接松开锁紧件即可取下手电，操作逻辑符合户外使用的快操需求。整个结构的壁厚设计经过反复校核，在保证结构强度的前提下尽可能做了轻量化处理，不会给车把增加过多的额外重量，避免影响车把的操控平衡。

　　安装边界方面，该结构的整体外轮廓尺寸紧凑，安装后不会向车把外侧突出过多，避免骑行过程中剐蹭周边物体，也不会影响骑行者的握把空间。夹持手电的型腔尺寸完全匹配TK35-UE型号手电的筒身直径，不会出现过松晃荡或过紧无法装入的问题，筒身接触区域预留了橡胶嵌件的安装槽，建议装配AR-G1硅橡胶插件，利用硅橡胶的高摩擦系数与缓冲性能，进一步提升抗振能力，同时避免硬质夹体反复摩擦损伤手电筒身的氧化表层。

　　从结构可靠性角度出发，所有受力部位的过渡位置都做了圆角处理，避免应力集中造成的结构断裂，尤其是扭曲调整时的受力铰接位置，做了加厚处理，保证反复扭转调整后不会出现疲劳开裂。整个结构的成型工艺适配3D打印制作，打印时无需添加过多支撑结构，拆分后的零件打印难度低，后期装配仅需销轴与标准锁紧件即可完成，不需要复杂的后处理工序，普通桌面级3D打印机即可完成制作，适合骑行爱好者自行打印制作使用。

　　实际装车测试中，该结构可适配城市通勤车、山地车、公路车等不同车型的圆管车把，安装后锁紧牢固，在连续颠簸路面测试数小时后，照明角度未出现明显偏移，180°的扭转调节范围可满足不同安装位置的角度需求，无论是正装在车把横管位置，还是侧装在把立附近，都能调整到合适的照明角度，且拆装手电的操作可单手完成，夜间使用时无需额外照明即可快速操作，实用性较强。
