桌面级小型数控铣床教学演示结构

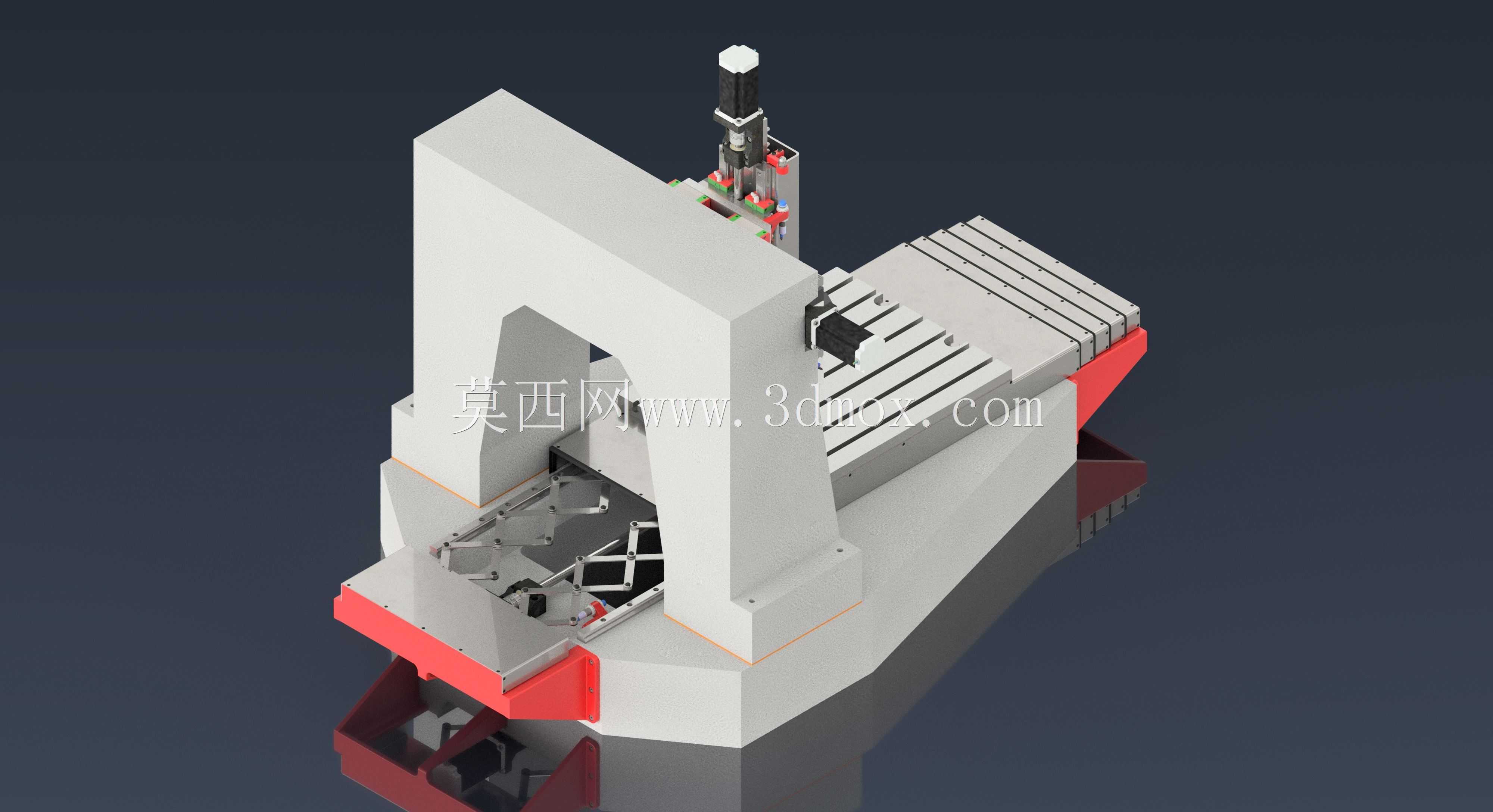

　　这套小型铣床结构主要面向教学演示、桌面加工验证和轻型工艺试验场景，整体把床身、立柱、主轴单元、进给机构、工作台和防护关系集中在有限空间内，适合在实训室、创客空间、小批量样件工位中展示铣削设备的基本组成。模型在表达时没有追求大型工业机床的厚重铸件尺度，而是强调各功能模块之间的相对位置：底部承载区负责稳定整机，中部工作台承担工件定位与横向移动，立式主轴部分完成刀具装夹和切削运动，后侧及侧边结构则为导轨、驱动件和线缆布置留出边界。

　　从实际用途看，该结构可用于讲解平面铣削、沟槽加工、轻型轮廓加工以及数控进给的基本逻辑。工作台面需要保持与主轴轴线的垂直关系，X、Y方向的移动行程决定工件可加工范围，Z向升降则影响刀具接近工件和退刀的安全距离。设计这类桌面设备时，不能只把外形缩小，还要考虑小型件刚性弱、振动容易放大的特点，因此床身与立柱连接处、主轴支承位置、导轨安装面都应形成连续传力路径，避免切削力经过单薄悬伸结构后造成让刀。

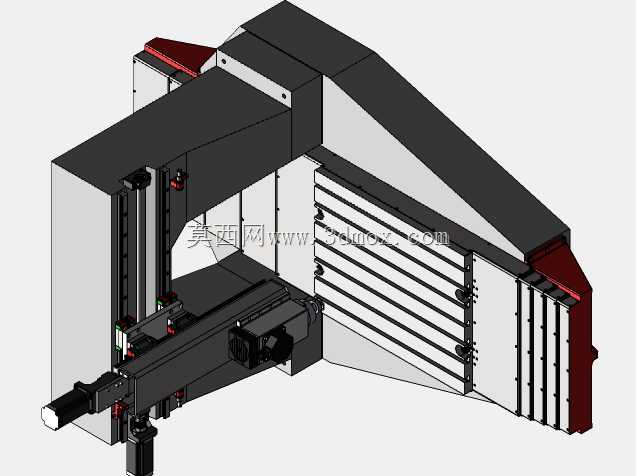

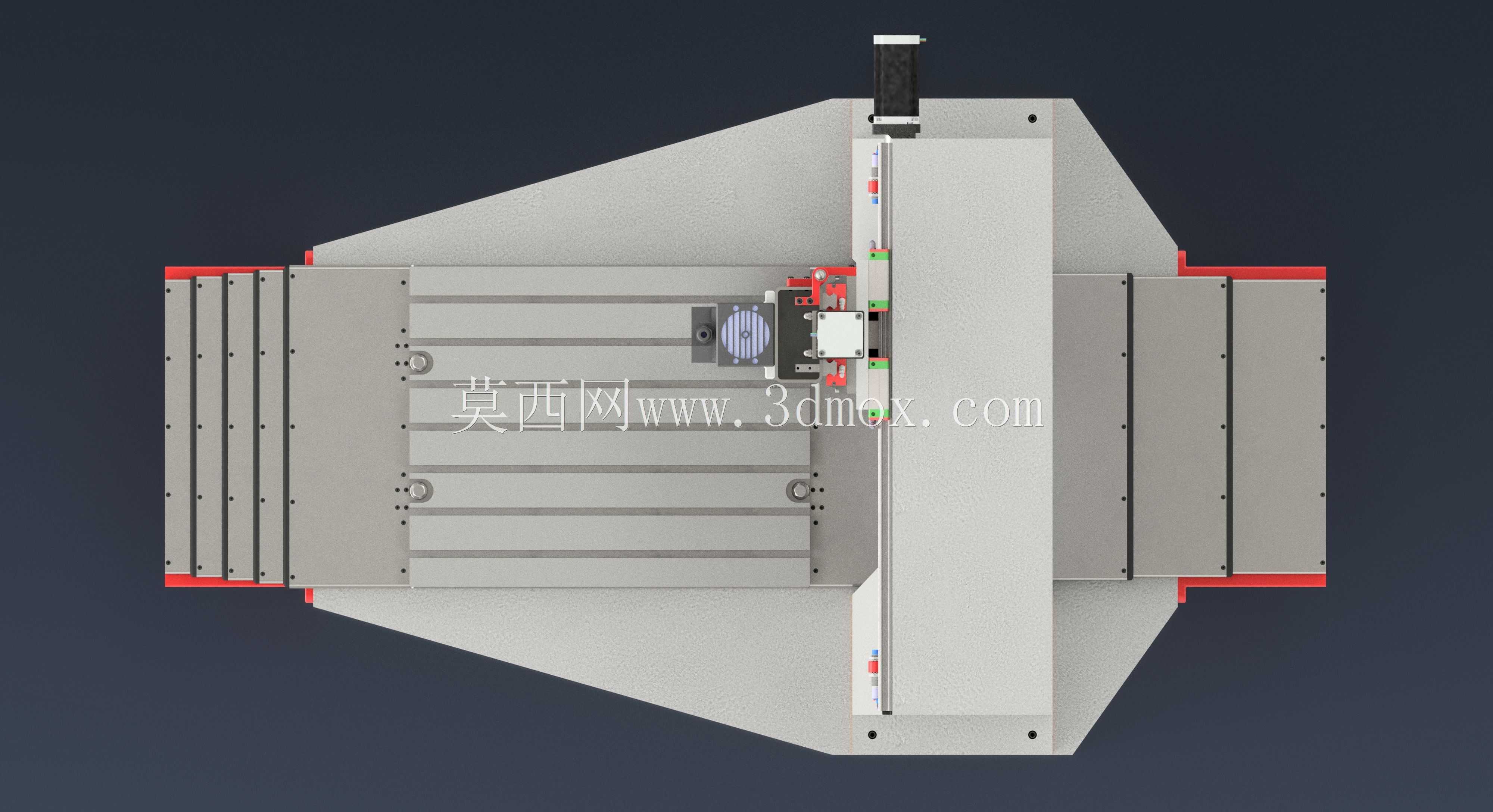

　　外形尺寸与安装边界方面，模型呈现的是紧凑型布局，设备前方需要预留操作和取放工件的空间，后侧要留给驱动、电气连接及维护拆装，左右两侧则应保证手轮或进给机构运动时不与工位挡板干涉。底部支撑面需要平整，若放置在实验桌上，应校核桌面承载和振动传递；若长期用于加工演示，地脚或减振垫的位置应与床身受力点对应。

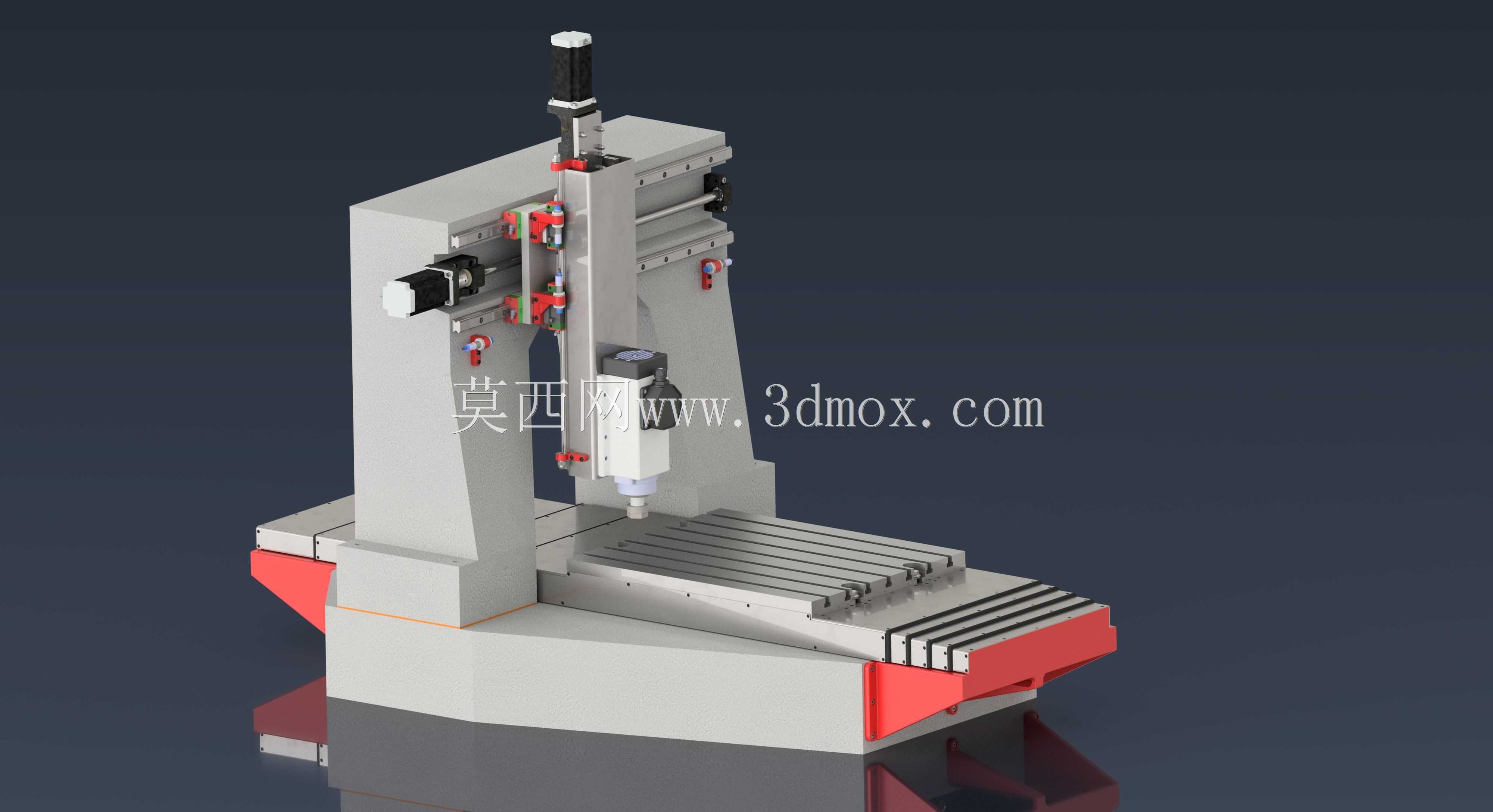

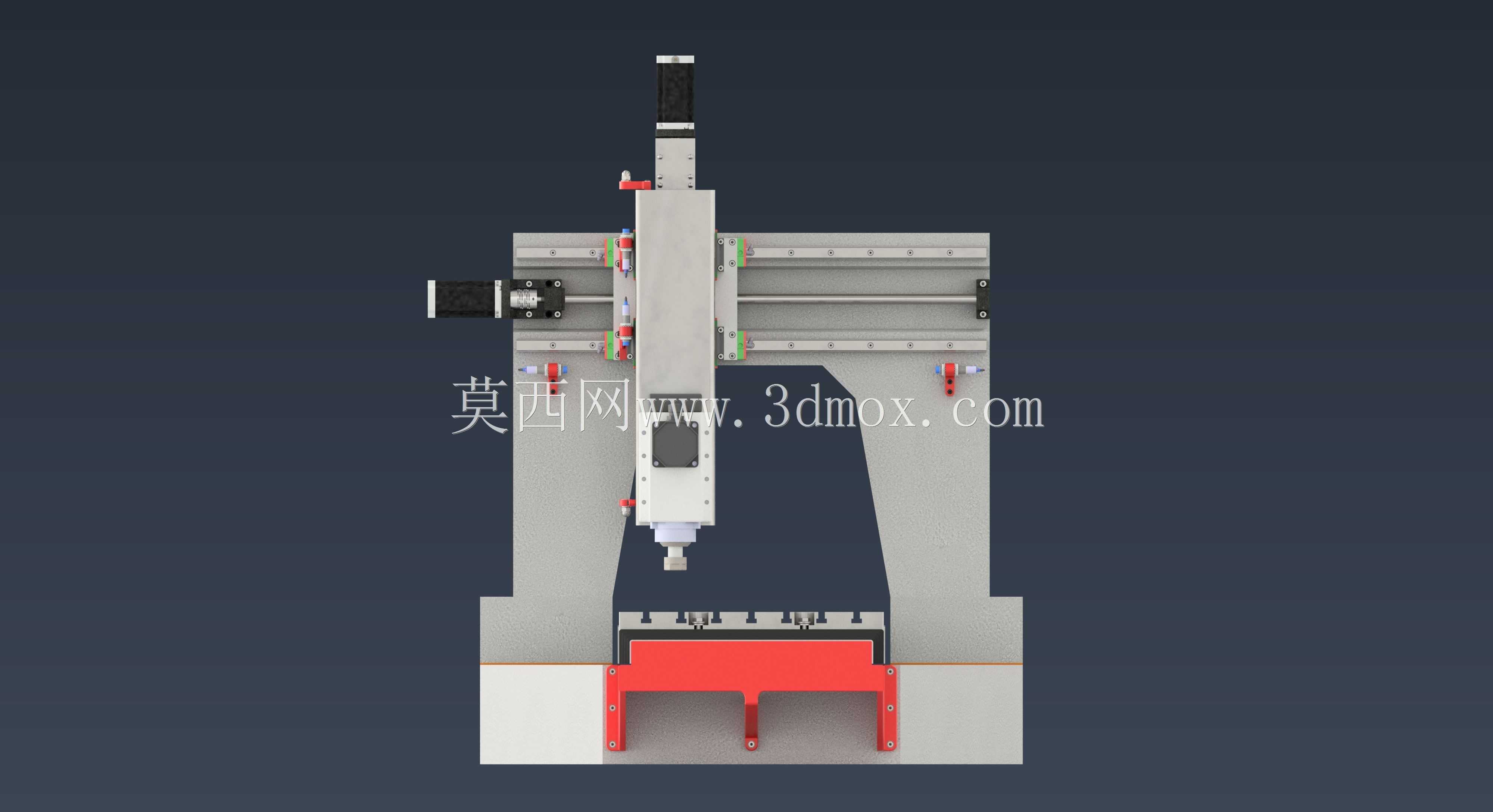

　　主轴区域的设计思路围绕刀具回转中心展开，电机、主轴夹装和进给导向之间要保持同轴与垂直关系。工作台部分则强调T型槽或装夹面的连续性，方便虎钳、压板、简易夹具固定。环氧材质的外观件更适合作为教学模型或展示件，能够还原机床轮廓和装配关系，但在真实切削工况下，关键承载件仍需采用金属结构并考虑防护、排屑和冷却。

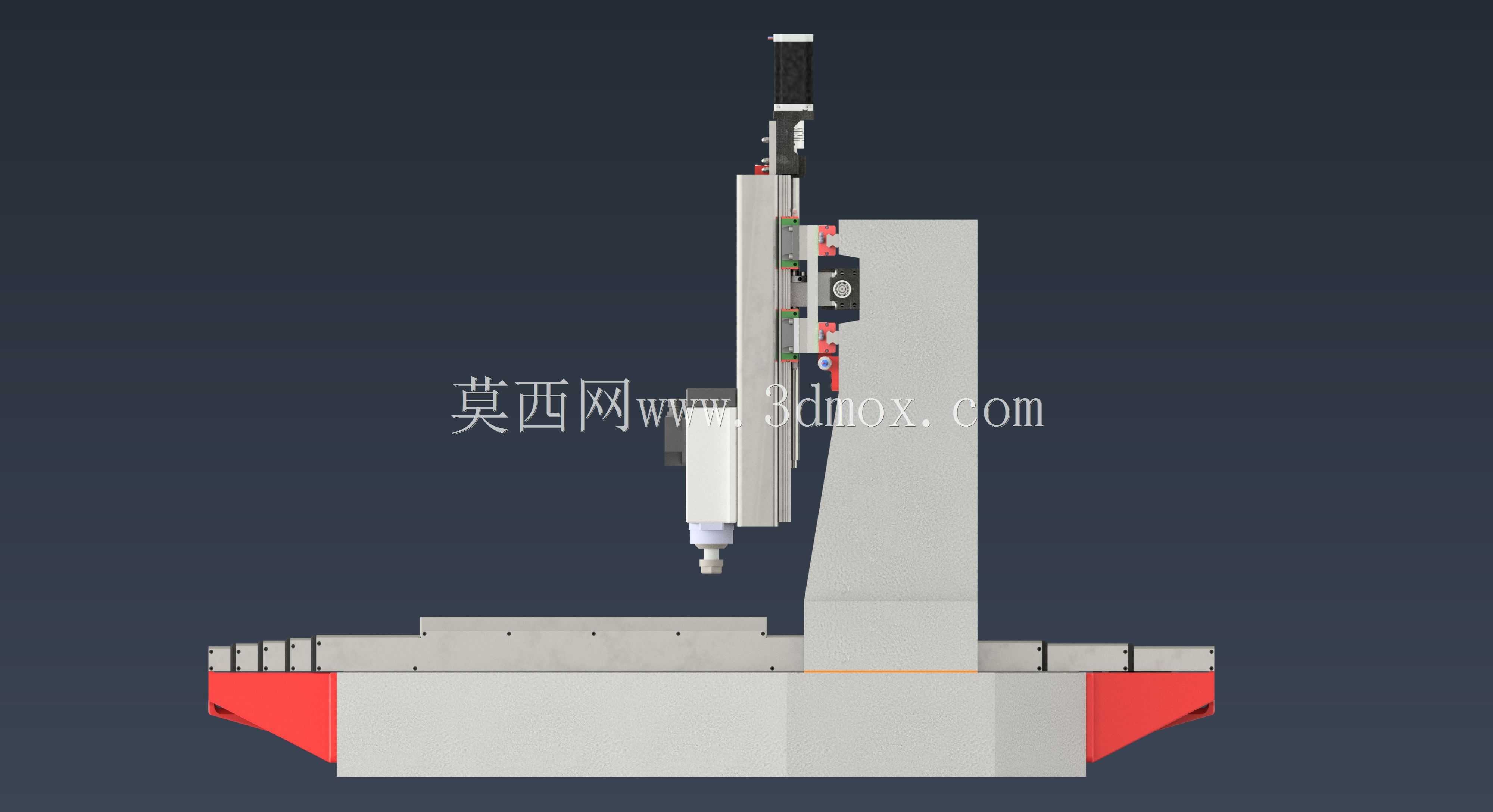

　　模型还可用于装配训练：通过观察立柱与底座的贴合面、导轨与滑块的配合、主轴箱与升降机构的连接，学习者能理解机床精度并非来自单个零件，而是来自基准面、传动件、紧固件和调整环节的共同约束。对于三维建模人员，绘制时应重点控制主轴中心高、工作台长宽、行程极限、夹具安装孔位和外罩安全间隙，使结构既具备展示完整性，也能为后续工程细化提供清晰参照。
