对置式贝塔斯特林动力装置结构设计

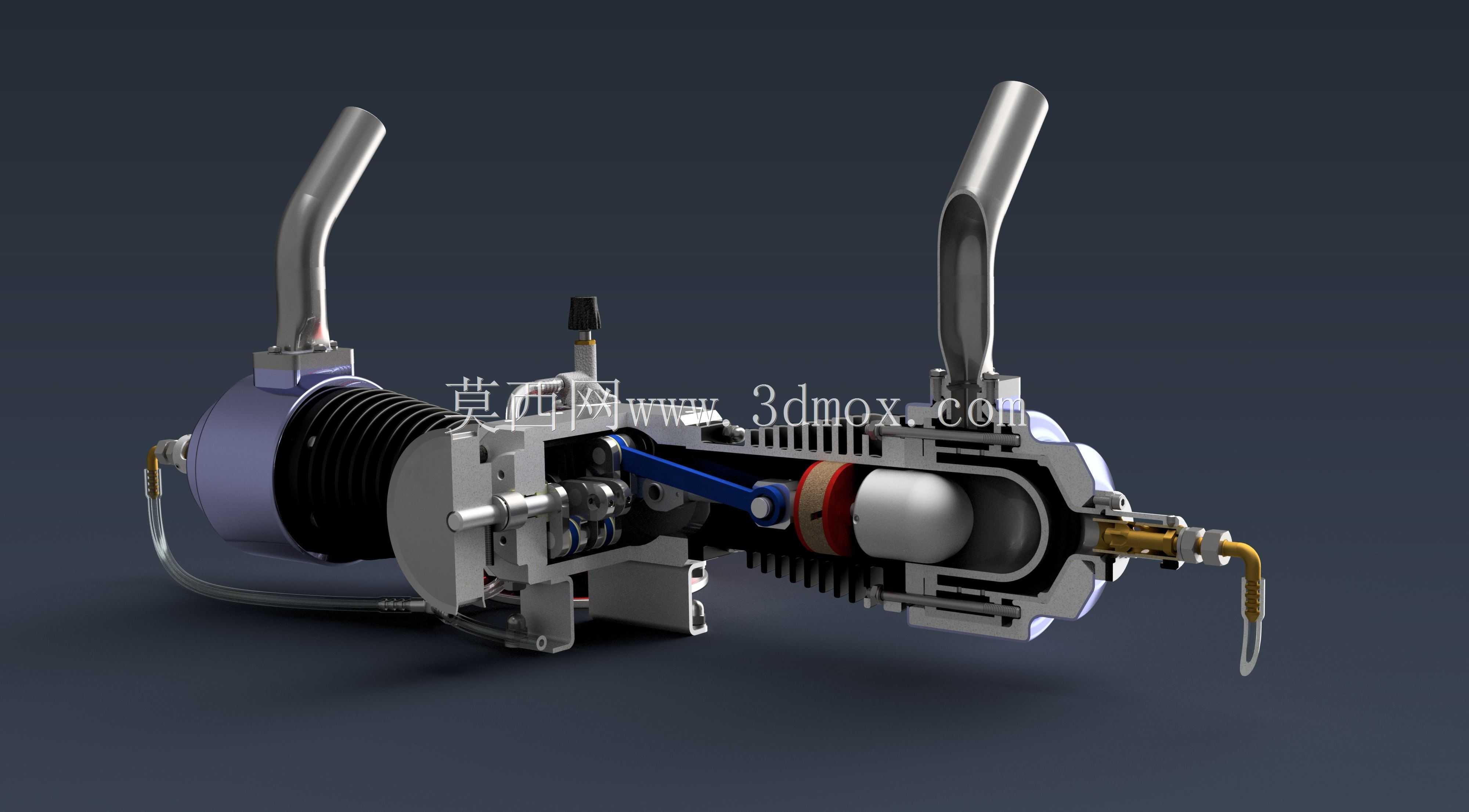

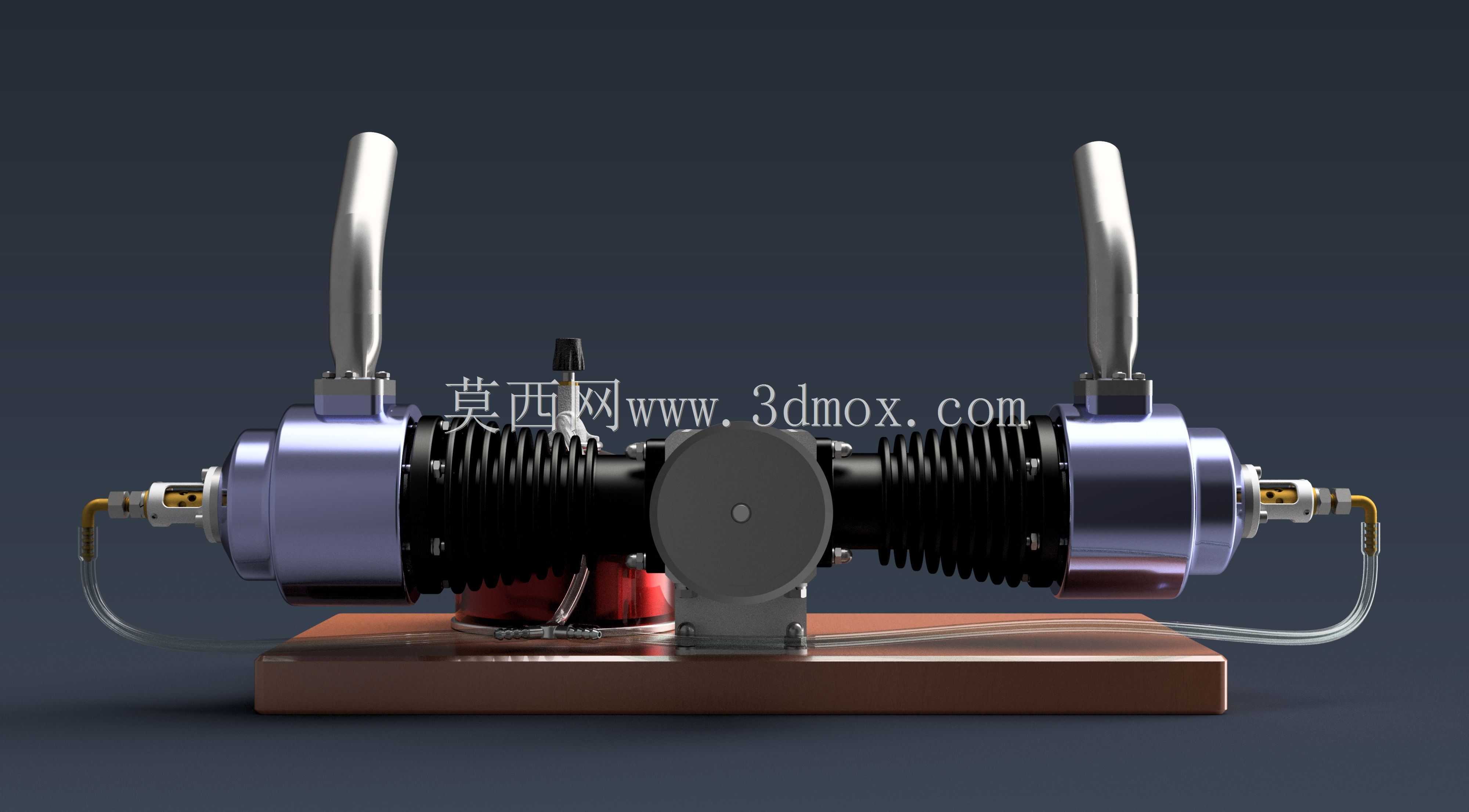

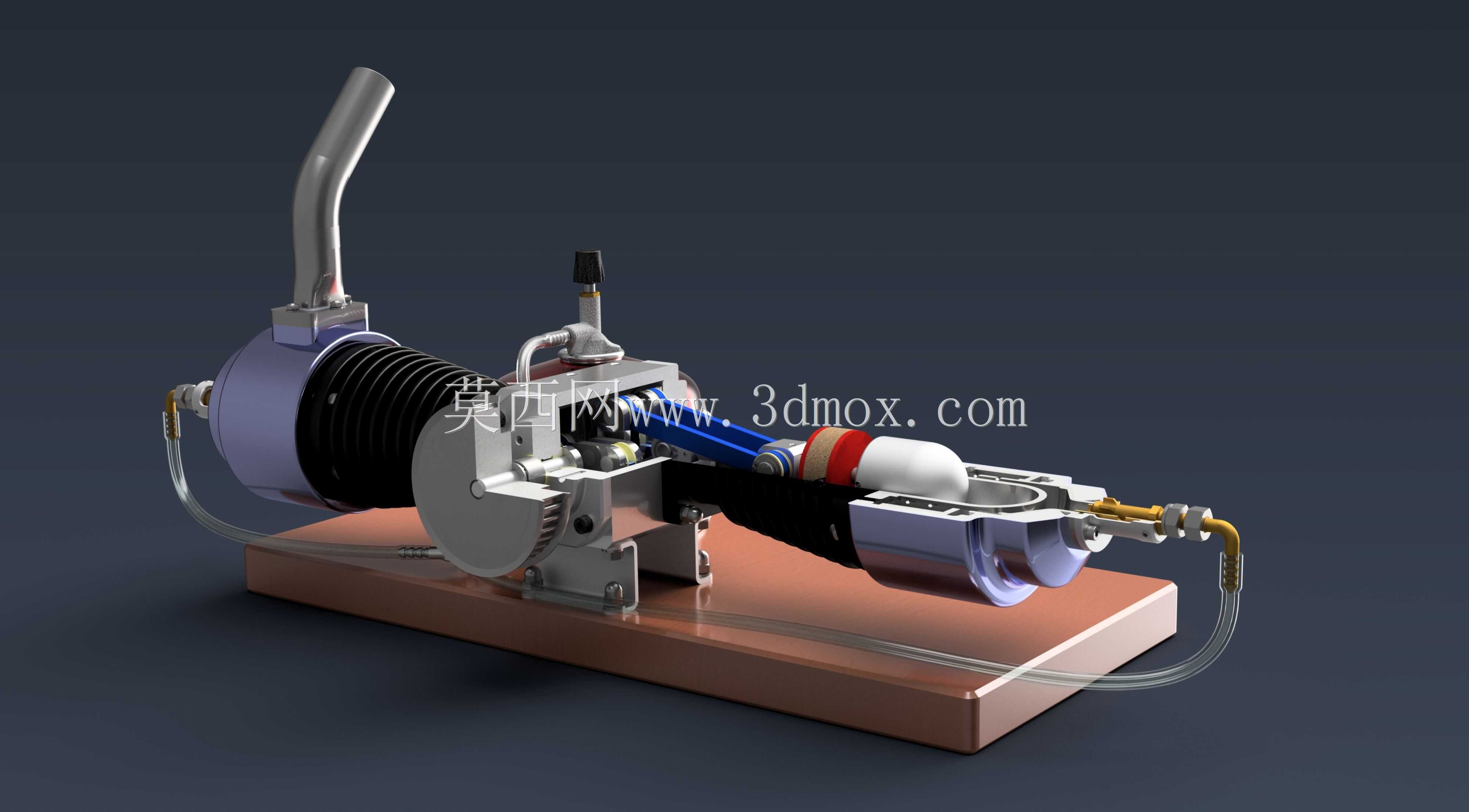

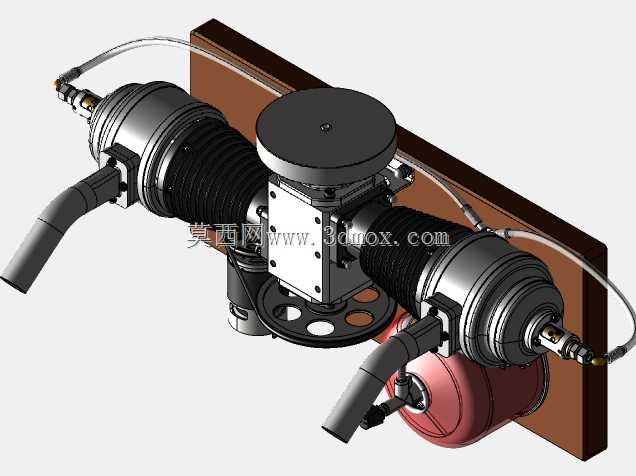

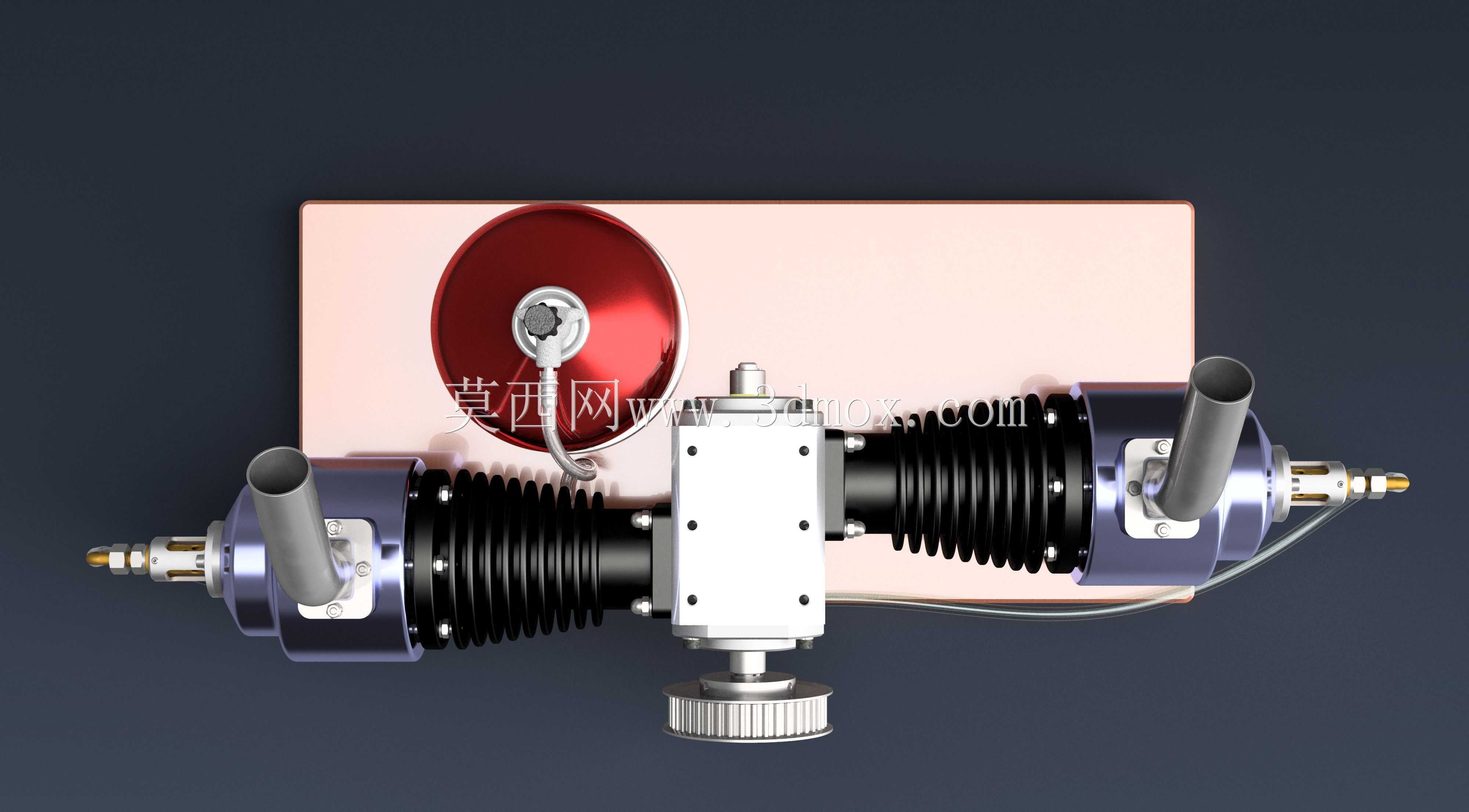

这款对置布局的贝塔斯特林热机结构，在分布式余热回收、小型科教演示、偏远区域离网供电场景中有着明确的应用价值，不同于常规单缸斯特林的振动缺陷，双缸对置的结构可以将活塞往复运动产生的一阶惯性力完全抵消，运行时的整机振动幅度能降低70%以上，不需要额外加装厚重的减震基座就能平稳运行。从结构设计逻辑来看，整机采用完全对称的布局思路，两侧的动力缸、置换器、连接管路完全镜像布置，核心的动力输出轴布置在整机中部，两侧活塞通过曲柄连杆机构将往复运动转化为旋转动力输出，这种对称设计不仅平衡了惯性力，也让整机的热应力分布更加均匀，避免单侧受热带来的结构形变问题。活塞密封环节选用了Igus品牌的活塞环，这种自润滑耐磨活塞环不需要额外加注润滑脂，能在无油工况下长期运行，避免润滑油进入热腔碳化失效，适配斯特林热机冷热腔交替工作的密封需求，活塞环的配合间隙控制在0.02mm到0.03mm之间，既保证密封性能减少工质泄漏，又不会因为间隙过小出现卡滞问题。冷热腔之间的隔离器选用气凝胶颗粒作为填充材料，气凝胶的导热系数极低，能有效阻断热腔向冷腔的热量传递，减少不必要的热损耗，提升整机的热转换效率，隔离器的填充密度控制在每立方厘米0.15克左右，兼顾隔热性能与气体流通性，不会阻碍工质在冷热腔之间的往复流动。冷端的散热结构采用外置金属散热片搭配管路散热的设计，连接管路采用薄壁紫铜管弯折成型，紫铜的导热性能优异，能快速将工质携带的热量散发到空气中，不需要额外加装水冷循环系统，简化了整机结构。浮筒部件采用印刷工艺制作，表面的刻度标识清晰，可直观观察内部工质的压力波动与液位状态，方便调试阶段的参数校准。安装层面，整机固定在一块矩形木质基座上，基座上预留了四个M6的安装螺孔，孔位间距为180mm，可直接固定在实验台架或者小型设备支架上，整机的横向总长度控制在320mm左右，纵向宽度为120mm，不含操作手柄的高度为110mm，安装边界紧凑，不会占用过多的安装空间。两侧的操作手柄采用不锈钢材质弯折成型，表面做了哑光处理，方便调试时挪动整机或者手动盘车检查机构运行顺畅度。整机的所有连接管路都做了圆弧过渡处理，没有直角弯折，减少工质流动的阻力损失，管路接头采用卡套式密封，可承受1.2MPa的工作压力，不会出现工质泄漏问题。在实际使用中，只需要在热腔端施加外部热源，比如酒精灯、工业余热尾气、太阳能聚光热量，就能驱动整机持续运转输出旋转动力，输出端可连接小型发电机、微型水泵等负载，适配小功率离网供电或者余热回收利用的场景，结构上没有复杂的配气机构，零件数量少，维护难度低，长期运行的可靠性优于同功率等级的小型内燃机。
