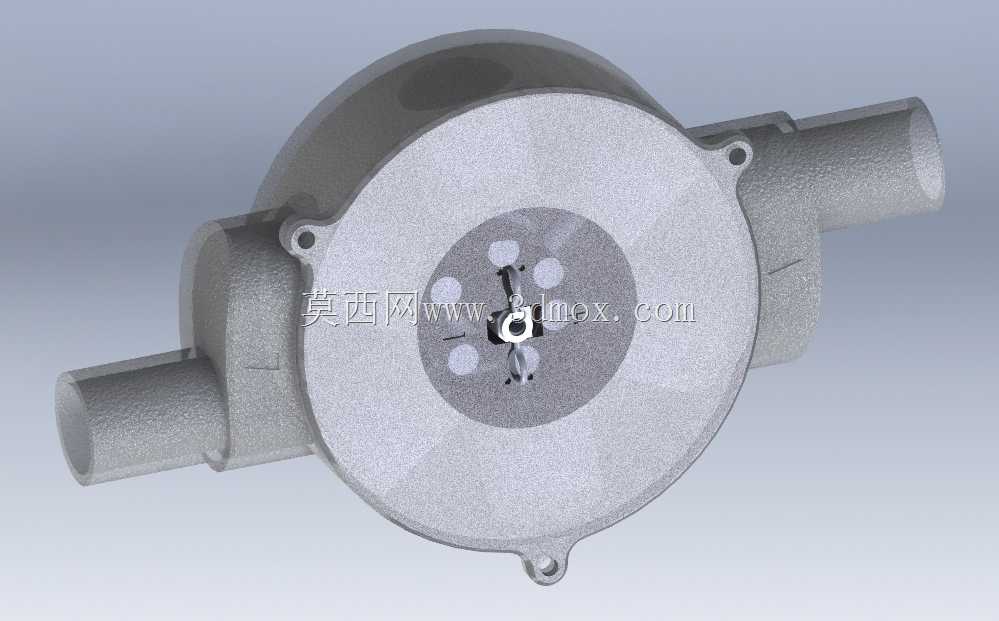

防爆型圆形壳体穿线式传感装置结构

　　在工业现场的易燃易爆工况布设检测点位时，这类带双侧穿线接口的圆形壳体传感结构是非常常见的选型，它的核心作用是在满足隔爆防护要求的前提下，为内部敏感检测元件提供可靠的安装承载空间，同时兼顾现场布线的便利性与安装固定的稳定性。从结构设计逻辑来看，整体采用圆形主壳体的方案并非随意选择，圆形截面的承压能力远优于同壁厚的方形结构，当壳体内出现意外燃爆时，圆弧面可以均匀分散爆炸产生的冲击压力，避免应力集中导致壳体开裂，这一设计完全贴合隔爆型设备的外壳强度要求。主壳体两侧对称布置的圆柱形穿线接口，采用外螺纹结构适配现场的防爆挠性管或者密封电缆接头，接口内径匹配常规工业控制电缆的外径范围，线缆穿入后可以通过密封接头实现线缆与壳体之间的隔爆密封，

　　阻止壳体内的火焰沿着线缆间隙向外传递。壳体正面的端盖采用止口配合结构与主壳体连接，周向均匀布置的三个带安装孔的固定耳，既可以通过螺栓实现端盖与主壳体的紧密压合，保证结合面的隔爆间隙满足规范要求，同时这三个固定耳也可以作为整个装置的安装点位，适配现场的支架安装、墙面固定等多种安装场景，固定耳上的安装孔孔径匹配常规的膨胀螺栓或者设备安装螺丝尺寸，不需要额外制作过渡连接板就可以完成固定。端盖中心位置预留的检测窗口，是根据内部敏感元件的检测方向设计的，不同检测原理的传感元件可以通过更换窗口处的密封透盖实现适配，比如检测气体浓度的元件会在窗口处设置烧结金属透气片，既保证外界气体可以扩散进入壳体内被元件检测，又能阻挡火焰外泄；

　　如果是压力检测类元件，则可以在窗口处设置压力引压接口，直接对接被测管路。从安装边界尺寸来看，双侧穿线接口的外端面间距控制在常规工业传感器的安装间距范围内，不会占用过多的现场安装空间，主壳体的厚度方向尺寸经过优化，内部预留的空间可以容纳检测元件、信号处理电路板以及接线端子，不需要额外增设接线盒，减少了现场的接线节点，也就降低了防护失效的风险。在实际工况应用中，这类结构的传感装置通常被用在石化厂区的管廊、化工车间的反应设备周边、煤矿井下的机电设备旁等存在易燃易爆气体或者粉尘的场景，用来检测环境中的可燃气体浓度、设备运行的振动参数、管路内部的压力变化等物理量，它的铸铝材质壳体既保证了结构强度，又控制了整体重量，

　　现场单人就可以完成安装与接线作业。设计过程中需要重点关注几个配合尺寸的公差控制：首先是端盖与主壳体的止口配合间隙，这个间隙直接决定隔爆性能，间隙过大会导致隔爆失效，间隙过小则会给装配带来困难，加工时需要严格控制止口的直径公差与端面的平面度；其次是穿线接口的螺纹公差，要保证与标准防爆电缆接头的配合紧密，不会出现螺纹滑牙或者密封不严的问题；另外三个安装固定耳的位置度公差也需要严格控制，避免现场安装时出现孔位对不上的情况，三个固定耳采用120度均匀分布的设计，不管是水平安装还是垂直安装，都能保证至少两个固定耳处于主要受力方向，提升安装后的长期稳定性。壳体内部还设置了多个内螺纹安装柱，用来固定内部的电路板与检测元件，安装柱的高度经过计算，保证内部元件与壳体内壁之间留有足够的电气间隙，避免出现短路问题，同时也能减少外部振动传递到敏感元件上，降低检测信号的干扰。这种结构的设计没有多余的冗余结构，每一处外形特征都对应明确的功能需求，没有为了外观好看增加不必要的曲面或者凸起，所有的外部棱角都做了圆角处理，避免在安装过程中划伤施工人员，也避免积尘堆积在壳体表面影响散热。在现场布线时，双侧的穿线接口可以实现一进一出的接线方式，不需要在壳体上额外开设分线结构，线缆从一侧接口进入，接好内部端子后从另一侧接口引出到下一个检测点位，非常适合现场总线式的布线方案，减少了线缆的弯折与接头数量，提升整个检测系统的布线可靠性。
