便携式检测设备蓝色塑料外壳结构

　　这款壳体结构主要面向工业现场便携式检测类传感设备的搭载需求，日常在设备巡检、现场参数采集、户外环境探测等场景中，作为核心传感与显示模块的承载防护结构使用。从实际使用场景出发，这类手持检测设备往往需要在车间、户外管线、设备运维现场等复杂环境下频繁移动使用，因此壳体的结构设计首先要兼顾握持稳定性与内部元件的防护性能，避免日常磕碰、轻微溅水、粉尘侵入对内部传感元件、显示模块造成损伤。

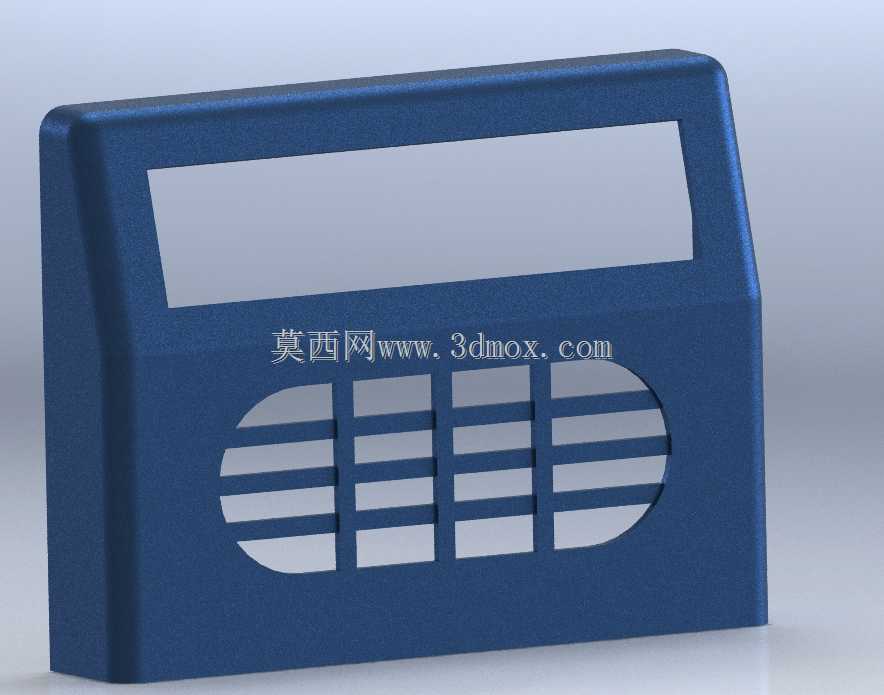

　　从结构设计思路来看，壳体采用一体化注塑成型的整体结构，减少拼接缝隙带来的防护短板，材质选用常规工程ABS塑料，兼顾结构强度与注塑成型的工艺可行性，表面做哑光磨砂处理，既可以减少现场使用时的指纹残留与划痕显现，也能提升握持时的摩擦力，降低手持滑落的风险。壳体上部预留的长条形矩形开窗，是为嵌入式数显模块预留的安装位，窗口边缘做了内凹止口结构，安装显示面板时可以直接卡入止口定位，后续通过超声波焊接或者卡扣结构即可完成面板固定，不需要额外打胶，既提升装配效率，也能保证窗口区域的密封性能，避免粉尘从显示面板缝隙进入壳体内部。

　　壳体下部的半圆弧区域格栅开孔，是专门为内置传感模块的通气、透声需求设计的，横向格栅条的宽度与间隙经过匹配设计，既保证足够的通透率，满足气体类传感器的气流交换需求、或者声学类传感器的声波传导需求，又能阻挡大尺寸的杂物、碎屑进入壳体内部，格栅条的厚度做了均匀化处理，避免注塑成型时出现缩痕、翘曲等工艺缺陷，保证壳体外观的平整度。壳体背部设计有内凹的电池仓结构，可兼容常规9V叠层电池或者三节AA电池的安装空间，电池仓盖采用卡扣式固定，不需要额外螺丝固定，方便现场运维人员快速更换电池，适配长时间户外作业无外接电源的使用需求。

　　从安装边界尺寸来看，壳体整体轮廓符合成年人单手握持的人体工学尺寸，宽度控制在85mm以内，握持区域的厚度在28mm左右，侧边做了微小的圆弧过渡，没有尖锐棱角，长时间握持不会产生硌手的不适感。壳体内部的筋位布局做了针对性优化，在显示模块、传感电路板的安装位置都设计了对应的定位柱与支撑筋，电路板安装时可以直接通过定位柱限位，用自攻螺丝即可完成固定，筋位高度统一预留2mm的安全间隙，避免电路板上的贴片元件与壳体内壁发生干涉，同时筋位也能提升壳体整体的结构强度，在受到侧向挤压时不会出现明显的形变，保护内部电路板不会因壳体变形出现元件脱焊、线路断裂的问题。

　　在实际装配适配中，这款壳体可以兼容多种不同类型的传感检测模块，包括气体浓度检测传感单元、温湿度采集单元、小型声学探测单元等，内部预留的安装空间可以根据不同模块的尺寸做局部筋位的调整，不需要改动整体外观结构，能够快速衍生出适配不同检测需求的设备版本，大幅降低衍生产品的开模成本与设计周期。壳体的上下盖结合面设计了一圈密封槽，可以加装1mm直径的橡胶密封条，配合螺丝柱的均匀布局，锁紧后可以达到IP54级别的防护能力，完全满足一般工业现场的使用防护要求，应对日常的粉尘环境、零星溅水场景都不会出现内部元件进水进尘的故障。

　　考虑到现场使用的跌落风险，壳体的四个边角都做了加厚的圆弧过渡结构，在1米高度自由跌落至水泥地面时，边角结构可以吸收大部分冲击能量，避免壳体开裂或者内部元件受冲击损坏。格栅区域的筋条连接位置做了R0.5的圆角过渡，减少应力集中点，避免设备跌落时格栅区域出现断裂的问题。显示窗口的边缘比显示面板表面高出0.8mm，当设备正面朝下放置或者跌落时，凸起的边缘可以先接触接触面，避免显示面板的玻璃表面直接被刮花或者撞碎。
