迪弗瑟侧接式流体传感检测部件结构设计

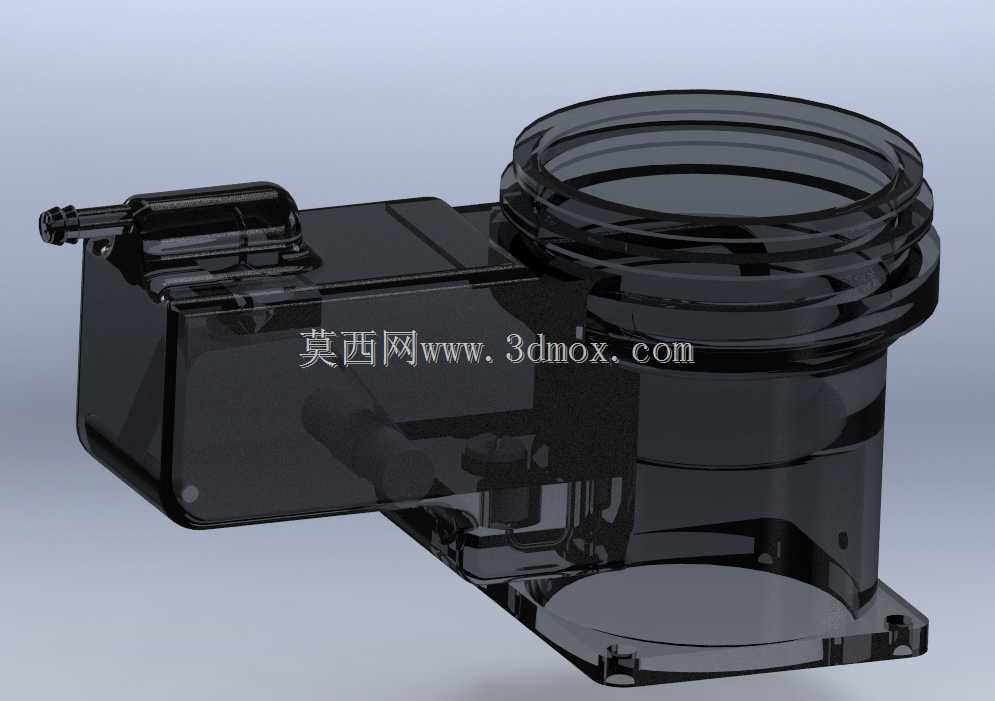

　　在工业流体输送、工况参数监测的现场场景里，这类侧接式传感检测部件的应用覆盖了多个细分领域，小到小型实验台架的流体通路参数采集，大到生产线流体管路的实时状态反馈，都需要这类集成度较高的传感部件完成信号采集工作。不同于传统管路上串接安装的传感元件，这款部件采用侧置电气接口、同轴流体通路的布局设计，主体的流体通路采用大口径直通结构，上端的法兰式接口可以直接对接标准管径的管路，不需要额外做变径转接，能最大程度降低流体经过检测段时的压损，避免因为管路截面突变带来的流场紊乱，影响检测精度。侧置的电气腔体和流体通路采用一体化的基座设计，安装脚直接从基座底部延伸出来，两个带安装孔的固定耳分布在流体通路的对角位置，

　　安装时可以直接通过螺栓固定在设备的安装面板或者支架上，不需要额外设计夹持固定结构，安装边界的预留空间只需要覆盖主体轮廓外10mm的操作空间即可，适配紧凑安装空间的设备布局需求。从设计思路上看，这款部件把流体检测的核心感应元件内置在流体通路的侧壁位置，感应端面直接和管路内的流体接触，减少了中间传导结构带来的信号延迟，侧置的电气腔体内部预留了信号处理电路板的安装空间，腔体外侧的快插式气电接口可以直接对接设备的线束，不需要在现场做接线处理，降低了现场安装的操作难度。电气腔体和流体通路之间采用密封隔断设计，即使流体通路内存在一定的工作压力，也不会出现流体渗漏到电气腔体内的情况，密封结构采用嵌入式的密封圈槽设计，装配时密封圈不会出现移位、

　　压偏的问题，能满足常规工业工况下的密封防护要求。在实际使用过程中，这类传感部件可以适配多种流体介质的参数检测，根据内置感应元件的不同，可以完成流量、压力、液位或者流体浊度等不同参数的采集，主体的透明壳体设计可以让运维人员直接观察到内部流体的状态，快速判断是否存在管路堵塞、介质夹杂气泡等异常情况，不需要拆解管路就能完成初步的故障排查。部件的整体外形没有多余的突出结构，除了侧置的电气接口外，其余轮廓都做了圆角过渡处理，在设备内部安装时不会和周边的线束、管路产生干涉，底部的安装面做了平面度处理，安装后可以保证流体通路的同轴度，避免因为安装倾斜导致的管路应力集中。从结构建模的角度看，这款部件的建模过程需要重点关注几个配合尺寸的精度：

　　首先是上端法兰接口的配合尺寸，包括密封槽的深度、宽度以及接口的同轴度，直接影响和外接管路的密封效果；其次是侧置电气接口的安装位置，需要和内部电路板的安装位对齐，避免出现接口插针偏位的问题；最后是底部安装脚的孔位间距，需要和常用的安装支架孔位匹配，保证安装时的互换性。流体通路的内壁做了光滑过渡处理，没有台阶或者锐角结构，减少流体在内部的残留，对于需要定期清洁的应用场景，这种光滑内壁的设计可以降低清洁的难度，避免介质残留堆积影响后续的检测精度。在设备选型适配时，需要重点核对部件的流体通径和现场管路的管径匹配度，同时确认安装空间的高度是否满足上端管路接插的操作需求，侧置的电气接口需要预留足够的线束弯曲半径，避免线束弯折过度导致的接触不良。这类集成式的传感部件相比分体式的检测组件，减少了中间的连接管路和转接接头，降低了整个检测回路的泄漏点，同时整体的安装体积更小，在紧凑型的设备设计中可以有效节省安装空间，适合在小型化的流体处理设备、实验分析仪器、小型工业循环系统中使用。建模过程中对壁厚的设计也做了针对性的优化，流体通路部分的壁厚根据常规工作压力做了等强度设计，在保证结构强度的前提下尽可能降低整体重量，电气腔体部分的壁厚则兼顾了电磁屏蔽的需求，避免外部电磁信号对内部检测电路的干扰，保证检测信号的稳定性。
