内燃机传动连杆结构应力分析三维数模

　　在往复式动力机械的传动链路里，连杆是连接活塞组与曲轴的核心受力构件，其结构合理性直接决定动力转换环节的可靠性与整机寿命。日常做结构设计时，这类构件的建模不能只停留在几何外形复刻，必须同步考虑实际工况下的载荷传递路径，从一开始的草图绘制阶段就要把大小端的安装边界、杆身的受力过渡逻辑纳入考量。

　　从实际应用场景来看，这类连杆不仅适配常规车用内燃机，在小型通用汽油机、往复式压缩机、高压柱塞泵等需要将直线往复运动转换为旋转运动的设备中都有广泛应用，不同工况下的载荷特性差异较大：内燃机工况下连杆要承受爆发压力带来的瞬间冲击载荷，同时还要克服往复运动产生的惯性力，而压缩机工况下的载荷则更偏向持续的交变压载，这就要求杆身的截面设计不能照搬通用模板，必须结合目标设备的载荷谱做针对性调整。

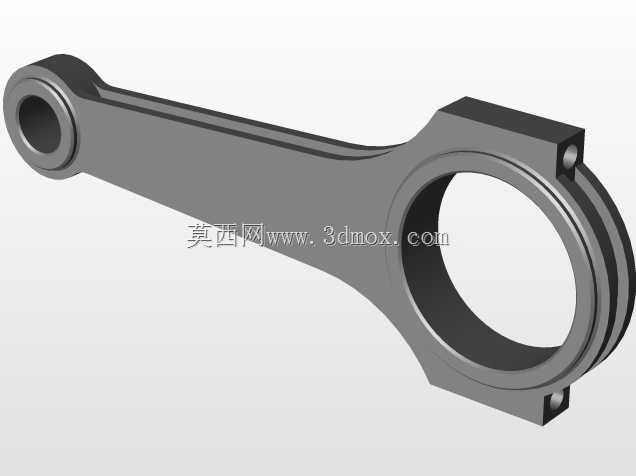

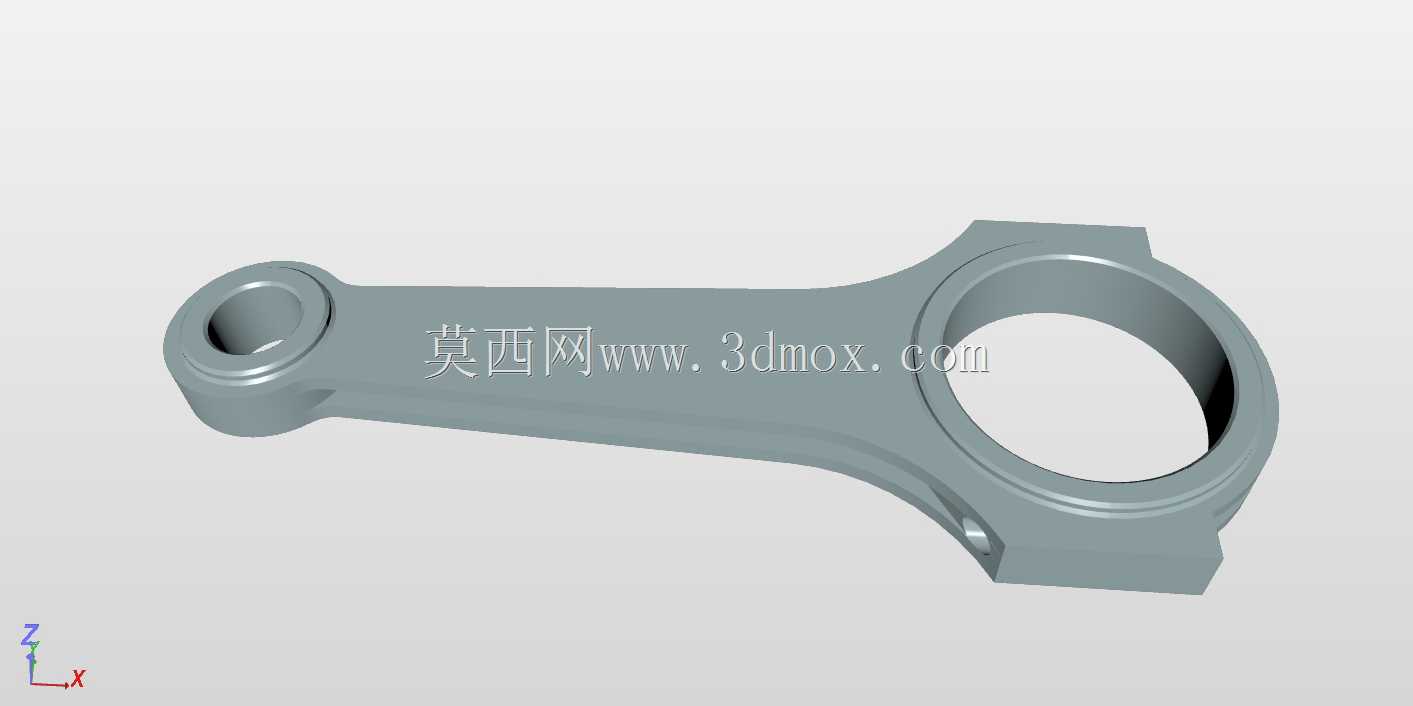

　　这个数模的设计思路是从安装边界反向推导几何尺寸：大端采用剖分式结构适配曲轴曲柄销的装配需求，端孔的配合公差带要匹配滑动轴承的安装要求，孔壁的粗糙度预留量在建模时就做了标注，避免后续加工环节出现装配干涉；小端为整体式衬套安装结构，孔位的同轴度公差是设计核心，大小端孔的中心距直接决定活塞的行程参数，建模时将中心距作为全局驱动参数，调整时可以同步关联活塞运动轨迹的校核，避免出现运动死点。杆身采用工字形截面过渡，从大端到小端的截面渐变曲率经过多轮迭代，目的是降低应力集中系数，从附带的应力云图可以看到，最大等效应力出现在小端与杆身的过渡圆角处，这也是实际失效案例中最常见的疲劳断裂位置，建模时特意将该位置的圆角半径做了优化，在不超出安装空间边界的前提下尽可能增大圆角，分散局部应力。

　　做这类构件的三维建模时，很多新手容易忽略安装空间的边界约束：大端的外径不能超出曲轴箱的避让空间，否则发动机运转时会出现碰缸故障；小端的外径要匹配活塞销座的开档尺寸，间隙过小会导致装配时无法压入衬套，间隙过大则会在往复运动中产生额外冲击。杆身的工字形截面壁厚也要做平衡，壁厚过薄会导致压杆失稳，壁厚过大则会增加往复运动质量，提升惯性载荷带来的额外损耗。这个数模在建模时同步做了静态应力分析的前置处理，几何模型的面域做了简化，去除了不影响受力的小倒角、工艺凸台等细节，划分网格时在应力集中区域做了网格加密，确保仿真结果的准确性，后续如果要做疲劳寿命分析，也可以直接在这个几何基础上添加材料属性、载荷谱参数，不需要重新处理模型。

　　在实际选型替换场景中，这类连杆的三维数模可以直接用来做运动干涉校核，将其导入整机装配体后，模拟曲轴不同转角下的连杆位置，检查其与缸体、曲轴平衡块、活塞裙部的间隙是否满足设计要求，避免物理样机试制阶段才发现空间干涉问题，大幅缩短研发迭代周期。对于做设备维保、配件测绘的从业者来说，这个数模的几何特征完整，大小端的孔径、中心距、杆身截面参数都可以直接提取，用来做逆向建模的参考基准，减少测绘过程中的尺寸累积误差。
