带热应力仿真结果的发动机活塞结构

　　在往复式内燃机的核心运动组件里，活塞是直接承接燃烧做功、完成能量转换的关键零件，其结构设计的合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。日常做整机性能开发时，活塞的设计从来不是孤立的几何绘制，需要同时匹配缸套的配合间隙、活塞环的槽位尺寸、连杆小头的销孔配合公差，还要兼顾燃烧室内高温高压燃气作用下的结构变形、热流传递路径的合理性。

　　从实际装机的应用场景来看，不管是车用汽油机、柴油机，还是小型通用动力机械的内燃机，活塞都要在每秒数十次的往复运动中，承受最高上千摄氏度的燃气瞬时灼烧、数个兆帕的爆发压力冲击，同时还要在高速往复过程中完成与缸壁之间的密封、热量向冷却系统的传导。这就要求活塞的几何结构必须同时满足多重约束：头部的环槽设计要给气环、油环留出精准的安装空间，环槽的宽度、深度、侧壁垂直度直接影响密封效果与机油消耗量；顶部的燃烧室凹坑造型要匹配喷油嘴的油束夹角、气门的避让空间，保证油气混合充分，避免撞壁积碳；销座部位的结构要做合理的加强过渡，分散活塞销传递来的交变冲击力，避免应力集中导致的疲劳开裂；裙部的型线设计要考虑热态下的膨胀变形，保证冷态间隙合理、热态下不会拉缸，同时引导活塞在缸套内平稳往复，减少敲击噪声。

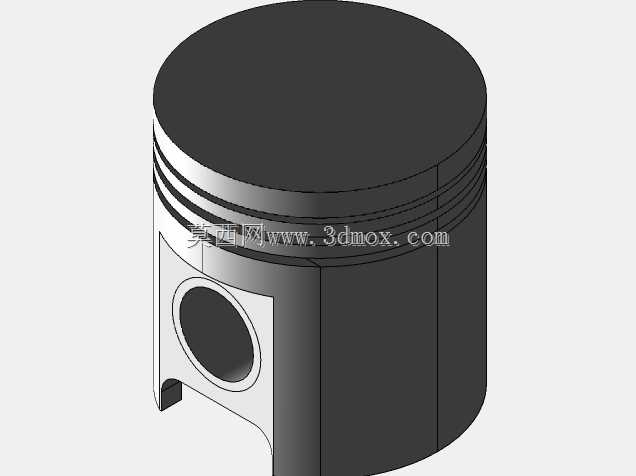

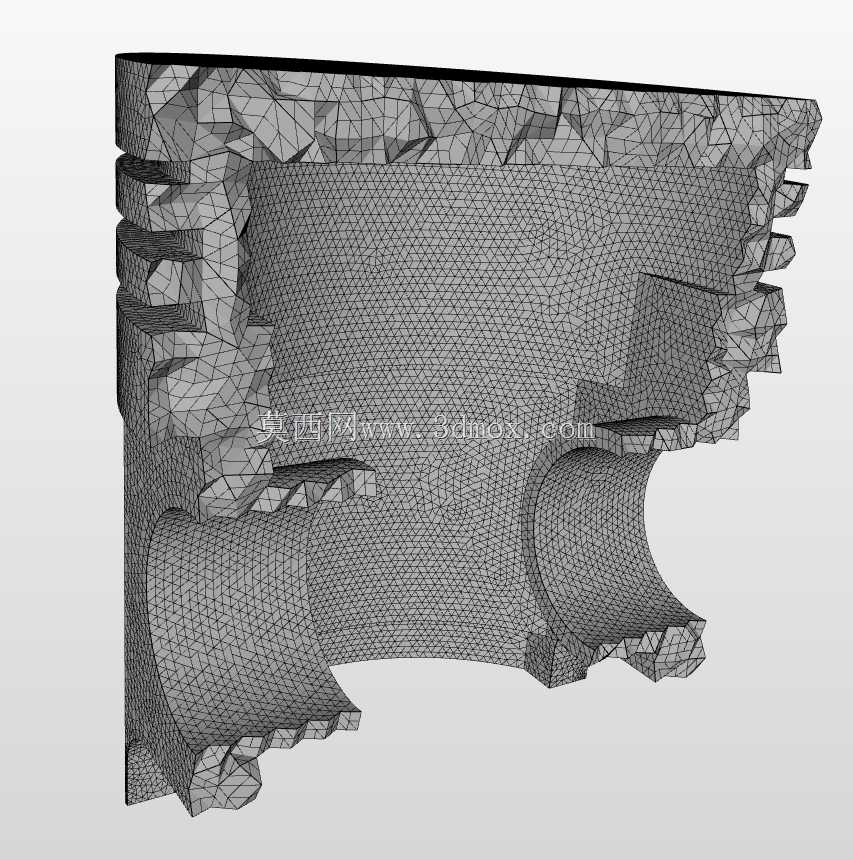

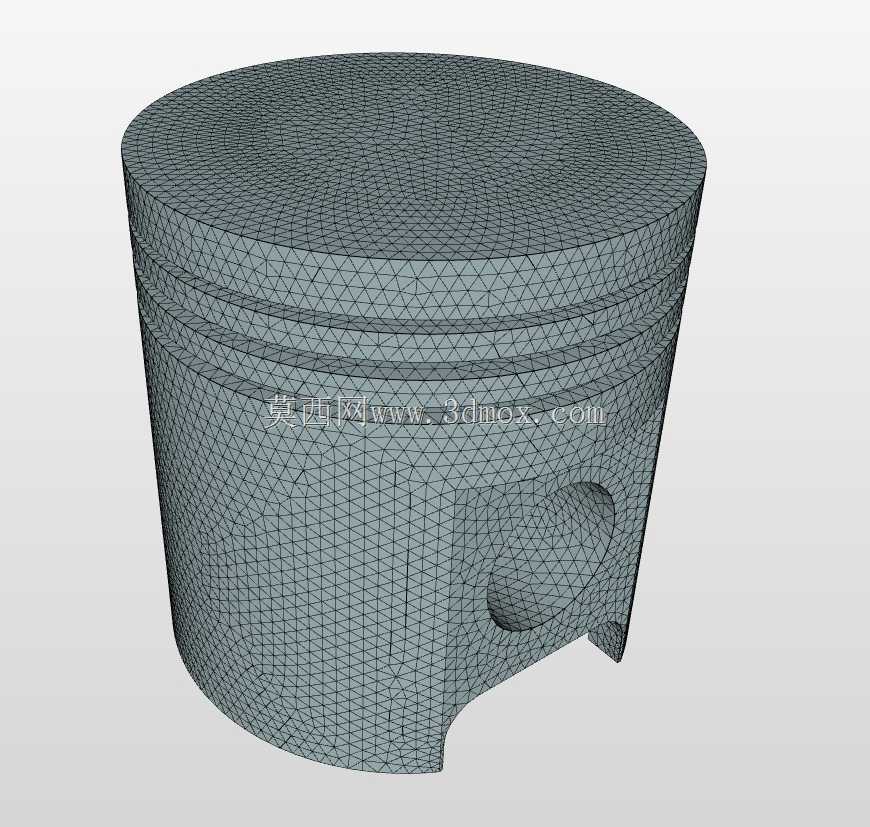

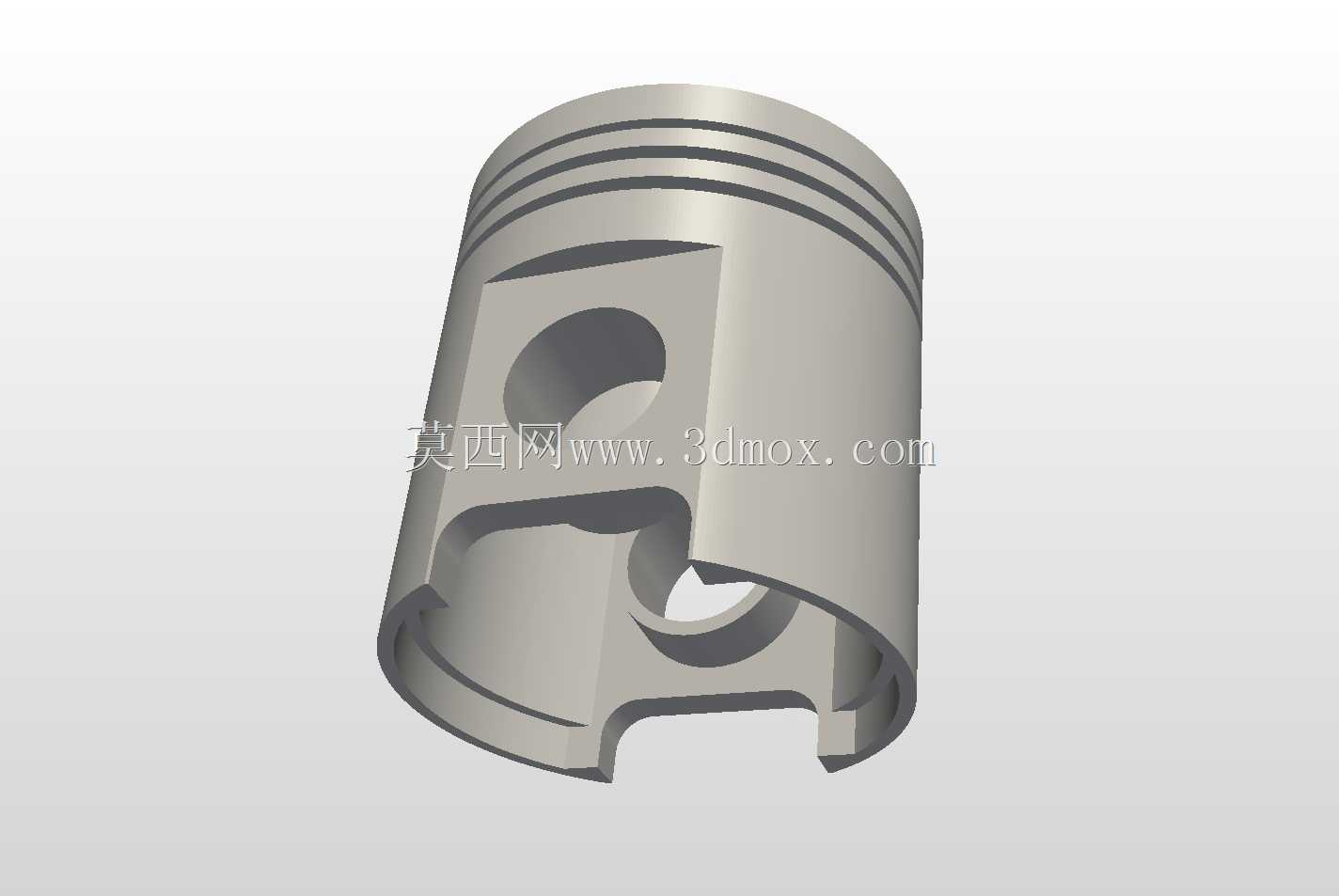

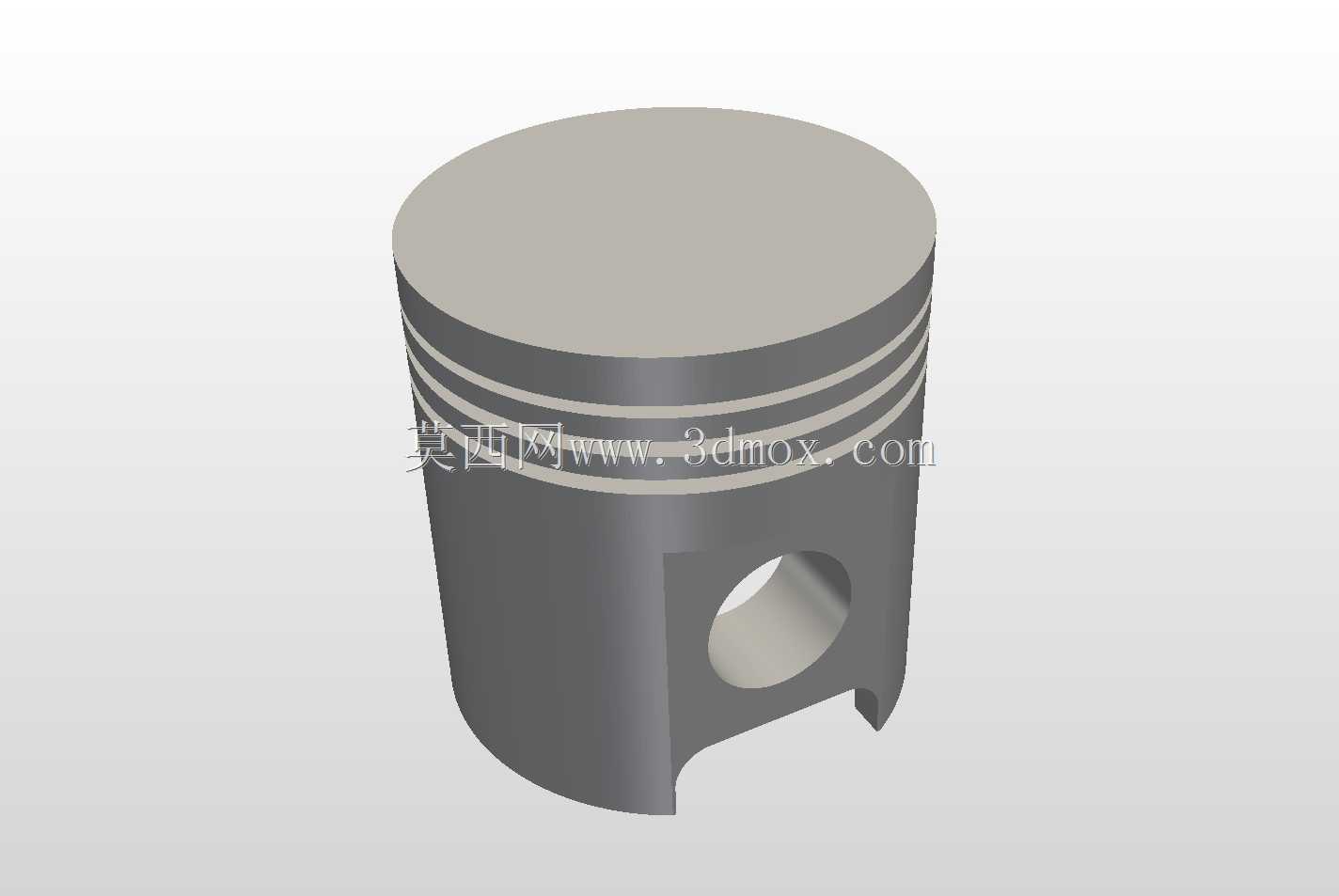

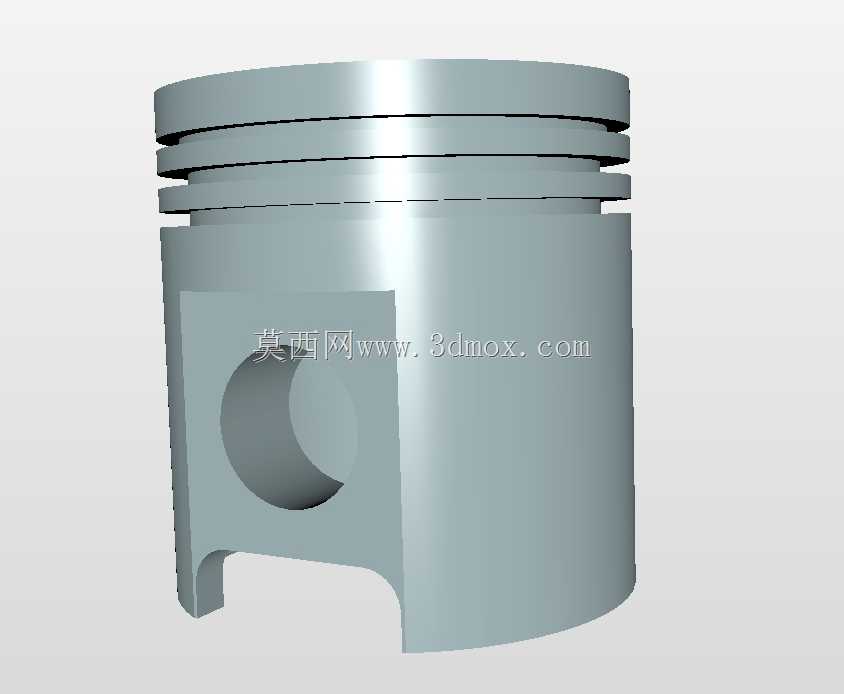

　　这次的活塞结构建模，是专门面向静态应力分析与对流热流传热模拟搭建的几何模型，建模过程中特意保留了所有影响仿真精度的细节特征：三道活塞环槽的过渡圆角、销座内侧的加强筋、裙部的减重缺口、顶部燃烧室的轮廓曲率，都按照实际工程分析的要求做了几何清理，去掉了不影响结构刚度与热流传递的微小倒角、工艺刻痕这类冗余特征，既保证仿真计算时网格划分的质量，又不会因为过度简化导致计算结果失真。

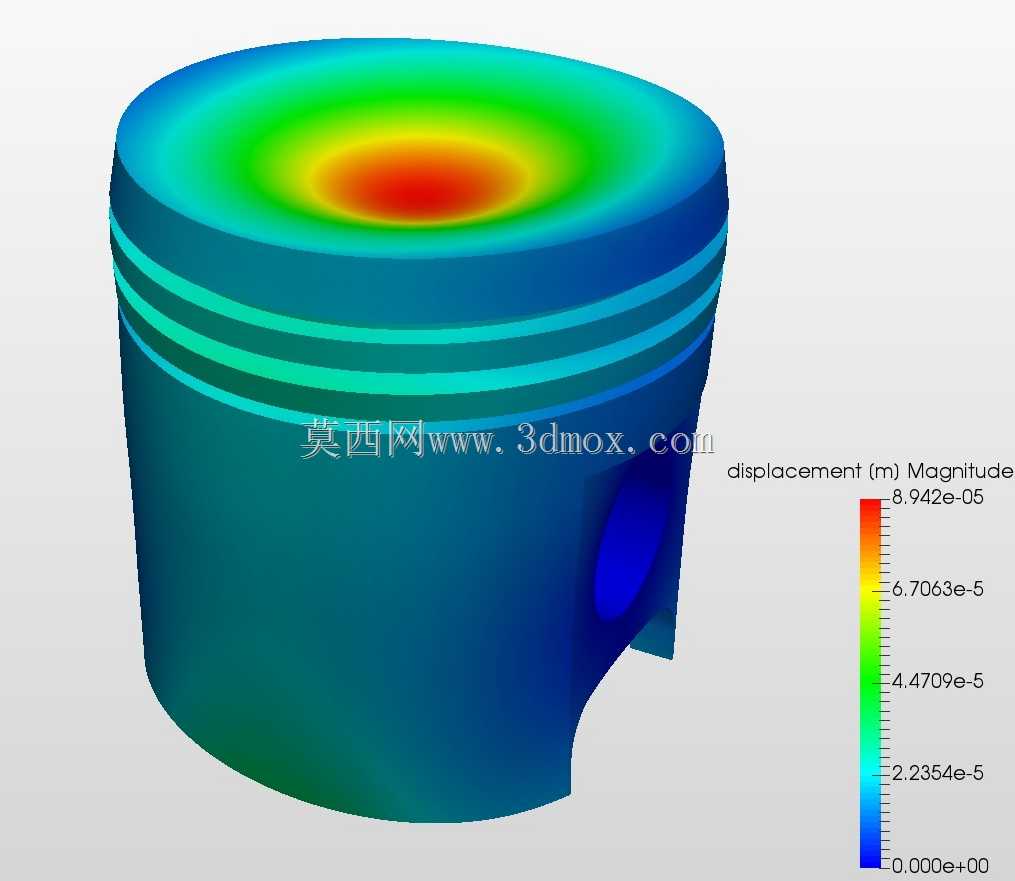

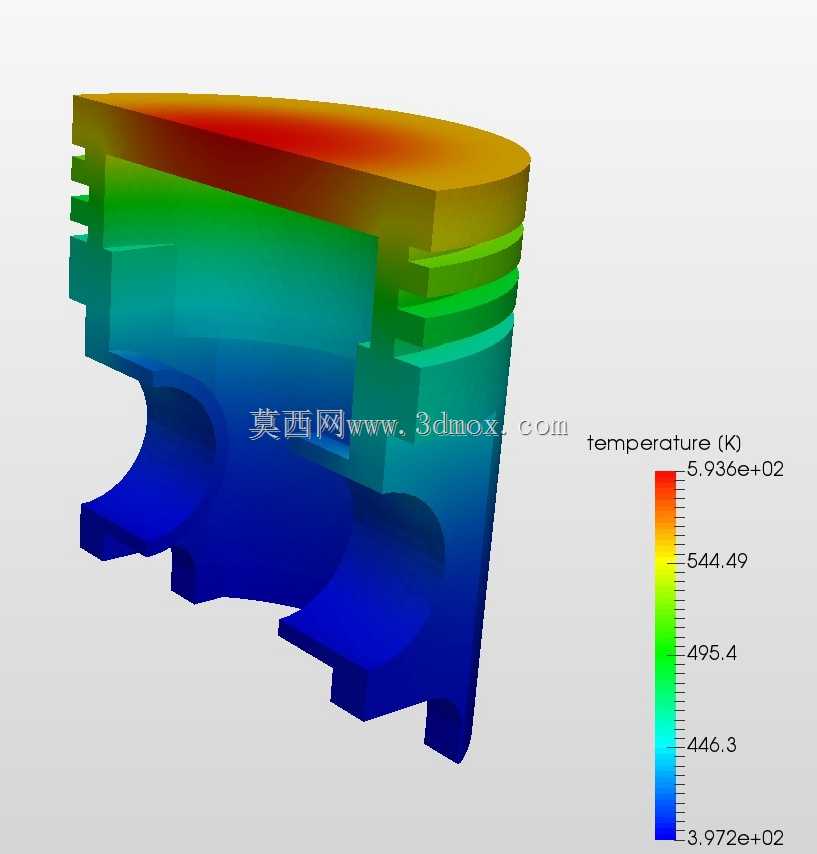

　　从安装边界来看，活塞的径向尺寸需要和对应缸径的缸套保持设计要求的配合间隙，活塞销孔的同轴度、圆柱度公差要满足活塞销的装配要求，环槽的轴向尺寸要和选配的活塞环厚度匹配，保证环在槽内可以自由浮动但不会出现过大的侧隙。在做热仿真分析时，这个几何模型可以直接赋予对应的材料属性，顶部施加燃气侧的对流换热系数与温度边界，裙部、环槽部位施加冷却水腔、曲轴箱侧的对流边界，就能计算出整个活塞的温度场分布，再把温度场结果作为载荷导入静态应力分析，就能得到热-机耦合作用下的活塞变形量、应力分布云图，就像图中展示的位移分布结果，可以直观看到活塞顶部中心位置的变形量最大，往裙部方向逐渐递减，这和实际工程中活塞热变形的规律完全吻合。

　　很多刚接触内燃机结构设计的工程师，容易把活塞当成简单的圆柱类零件建模，忽略了热态变形对结构尺寸的影响，实际上活塞从冷态装配到满负荷运行，顶部温度可以达到三百摄氏度以上，不同部位的温度差能超过两百度，热胀冷缩带来的尺寸变化如果在设计阶段没有提前预留余量，很容易出现热态拉缸、环槽卡滞、销座开裂等故障。这个模型的几何结构完全按照工程仿真的要求搭建，不管是用来做活塞的结构强度校核、热负荷分析，还是用来讲解内燃机活塞的设计要点、仿真流程，都能直接适配，不需要再做额外的几何修复。另外在建模时，特意把活塞的对称面做了规整处理，做仿真时可以直接取四分之一或者二分之一模型计算，大幅减少网格数量，缩短计算周期，同时不会影响计算结果的准确性，这也是工程分析类三维建模和纯外观建模最核心的区别——所有的几何处理都是为了后续的工程计算服务，而不是单纯追求视觉上的相似度。
