三角结构挂接式金属牵拉挂钩构件

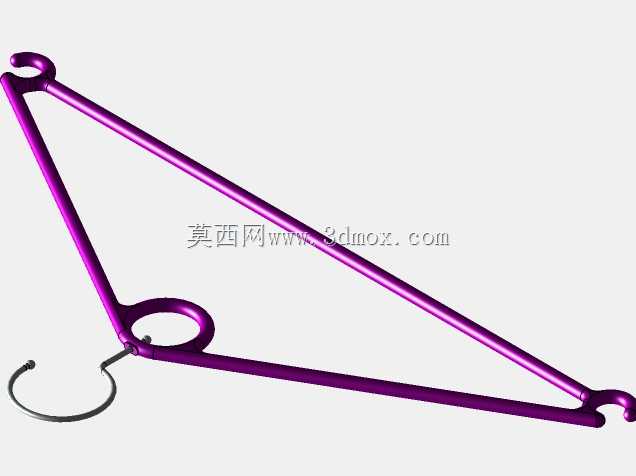

　　该构件采用三角稳定构型设计，主体由三根等径金属圆杆拼接成封闭三角框架，三个端点分别设置不同功能的连接结构，适配多场景牵拉挂接需求。从实际工程应用来看，这类构件常出现在户外临时牵拉作业、轻型物料悬挂、线缆临时固定、户外露营装备搭建等场景中，区别于普通单点挂钩，三角结构的引入让构件在承受斜向拉力时不会出现应力集中导致的杆体弯折，三个连接点可同时挂载不同负载，也可通过不同端点的配合实现斜拉、水平牵拉、垂直悬挂等多种受力姿态的适配。

　　设计层面上，主体圆杆的弯折处均做了大圆弧过渡处理，避免弯折位置产生应力裂纹，所有杆体拼接位置采用满焊打磨处理，焊道位置与杆体表面顺滑过渡，既减少焊接应力残留，也避免尖锐边角划伤操作人员或挂载的线缆、织物类物料。三角框架的两个上端点设置了开口式弯钩结构，弯钩的开口尺寸经过适配，可直接挂接在直径8-12mm的圆钢横杆、脚手架钢管或者户外营地的天幕杆上，弯钩末端做了微翘处理，防止受外力晃动时构件从挂点滑脱；框架下端的封闭圆环结构则作为主挂载点，可连接卸扣、S钩或者直接穿入绳索，圆环内径适配常规10mm直径的绳索或卸扣销轴，不会出现连接卡滞的问题。

　　额外附带的弹性C型卡环通过铰接结构连接在主挂载圆环旁，这个结构的设计初衷是为了固定挂载的绳索或者线缆端头，避免牵拉过程中绳索滑动移位，卡环采用弹性金属材质制作，开口处可手动掰开卡入线缆，松手后依靠自身弹力夹紧，不需要额外的紧固件，操作便捷。从安装边界来看，整个构件的三角框架斜边长度约280mm，垂直边长度约220mm，水平边长度约260mm，整体占用空间较小，挂接在横杆上时，构件最低点距离挂点的垂直距离约240mm，不会占用过多垂直空间，适配多数狭小挂载场景的安装需求。

　　实际使用过程中，这类构件的受力特性经过结构优化，当两个上端弯钩同时挂接在平行横杆上时，整个三角框架形成稳定的简支梁结构，下端挂载点可承受的最大拉力远高于单杆挂钩，斜向布置的杆体可将挂载点的垂直拉力分解为沿杆体的轴向力，充分发挥金属材料抗拉强度高的特性，避免杆体受弯产生形变。表面的彩色涂层不仅起到防锈防腐的作用，也能在户外复杂环境中提升构件的辨识度，避免人员误碰或者遗漏。不同于常规冲压成型的薄型挂钩，该构件采用实心圆杆弯折焊接成型，整体刚性更强，不会因为长期挂载出现塑性形变，铰接的弹性卡环可360度转动，适配不同方向的线缆固定需求，不需要调整整个构件的挂接姿态即可完成固定操作。在临时展会搭建、户外管线铺设、轻型工具悬挂等场景中，这类构件可快速完成安装拆卸，不需要额外的螺栓紧固件，重复利用率高，三角结构的稳定性也让挂载过程中不会出现构件打转、晃动幅度过大的问题，挂载的物料或线缆位置更稳定。
