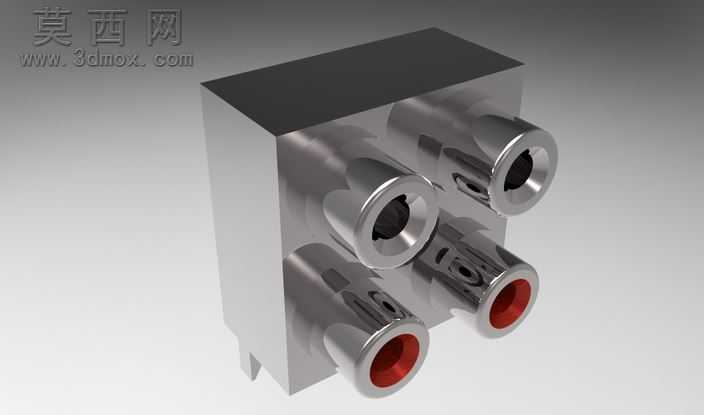

杰克RCAx4四通道连接端子结构设计

本作品为杰克RCAx4四通道连接端子的三维参数化建模成果，建模过程中首先对实物端子进行全尺寸测绘，提取主体基座、插孔腔体、插装引脚的全部轮廓参数，采用自底向上的建模逻辑完成整体结构搭建。主体基座部分通过拉伸凸台命令生成块状基体，对基座边角做圆角过渡处理，避免应力集中同时提升装配顺滑度；四个插孔腔体采用同轴拉伸切除命令生成，严格保证每个插孔的内径、深度、同轴度公差符合通用RCA接口的适配标准，插孔内壁做细微的拔模斜度处理，既方便公头插入，也能保证插接后的接触紧密性。底部插装引脚采用薄壁拉伸特征生成，引脚间距按照标准PCB板焊盘间距设置，引脚根部做加强筋结构处理，提升引脚与基座的连接强度，避免焊接或插拔过程中引脚断裂。材质渲染阶段，基座部分采用哑光黑色硬质工程塑料材质，调整材质的粗糙度、反光度参数还原真实塑胶件的哑光质感，插孔内壁做轻微的金属镀层质感处理，模拟真实接插件的接触层导电镀层效果，引脚部分采用亮面锡镀金属材质，还原焊脚的金属光泽。整体建模过程严格遵循电子接插件的通用设计规范，所有配合尺寸均预留合理的装配公差，既保证该端子可以与标准RCA公头顺畅插接，也能适配常规PCB板的波峰焊工艺要求，结构设计兼顾了连接稳定性、装配便捷性与生产工艺可行性，可直接用于电子电路连接方案的结构验证、装配模拟以及生产开模前的尺寸校核。
