壁挂式长柄工具夹持固定装置

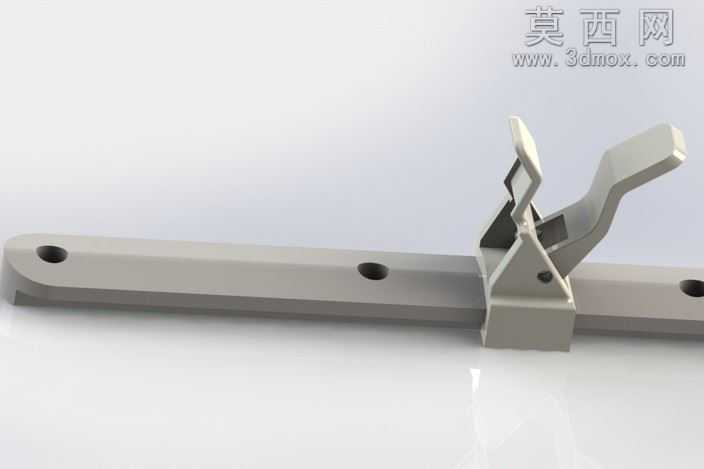

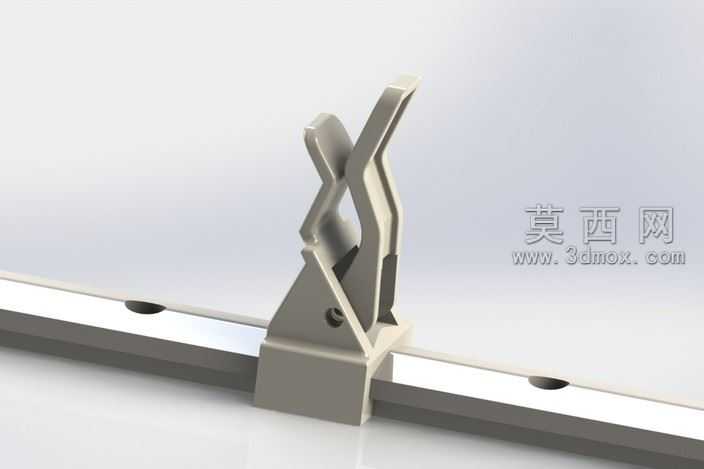

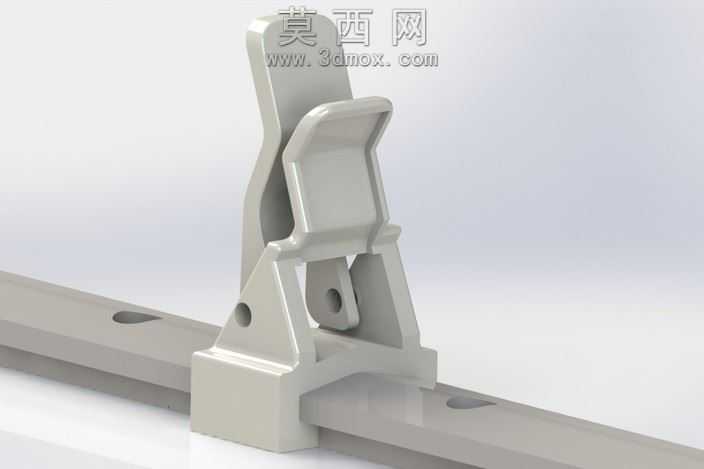

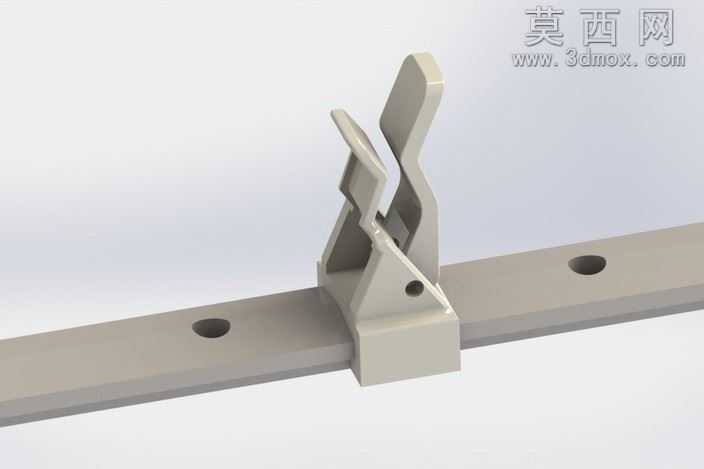

该壁挂夹持装置采用SolidWorks完成全参数化三维建模，整体建模过程遵循自上而下的设计逻辑，先完成整体功能布局规划再拆分单个零件进行细节设计。模型主体分为壁挂底座与弹性夹持臂两个核心结构部分，底座部分设计有平整的安装贴合面，预留两个沉头安装孔位，可通过膨胀螺丝或自攻螺丝将整个装置固定在墙面、柜体侧板等垂直安装面上，底座与夹持臂的衔接处做了加厚过渡处理，避免长期受力出现结构断裂问题。夹持臂采用对称式双悬臂卡扣结构，建模时通过样条曲线勾勒臂身的流线型轮廓，臂身内侧设计有内凹的弧形贴合面，可适配不同直径的圆形长柄工具，臂身中段做了镂空减材处理，在保证结构强度的前提下减少材料用量，同时让整体造型更显轻盈。渲染阶段采用哑光工程塑料材质，模拟常见的PP或ABS注塑零件的表面质感，调整材质的粗糙度参数至0.6左右，避免出现过于强烈的反光效果，场景搭配金属导轨作为展示载体，打光采用三点布光方案，主光源从左上方45度角照射，突出夹持臂的立体轮廓与结构细节，辅光源补充暗部亮度避免阴影过重，背景采用浅灰色渐变背景，让视觉焦点完全集中在夹持装置本身。设计思路围绕家用清洁工具的收纳痛点展开，针对扫把、拖把、长柄清洁刷等工具直立放置易倾倒、占用地面空间的问题，通过弹性夹持臂的自适应开合结构，无需额外锁止机构即可实现工具的快速取放，夹持臂的开合角度可适配直径20mm到40mm的各类长柄，夹持力度经过结构仿真验证，既可以稳固夹持工具不会滑落，又不会因为夹持力过大导致取放困难或者夹伤工具手柄表面。整个模型所有结构均做了注塑工艺可行性校验，所有转角处都设计了均匀的圆角过渡，避免注塑过程中出现应力集中问题，零件壁厚保持均匀一致，无壁厚突变区域，符合批量注塑生产的工艺要求。
