8mm轴用刚性联轴器连接结构设计

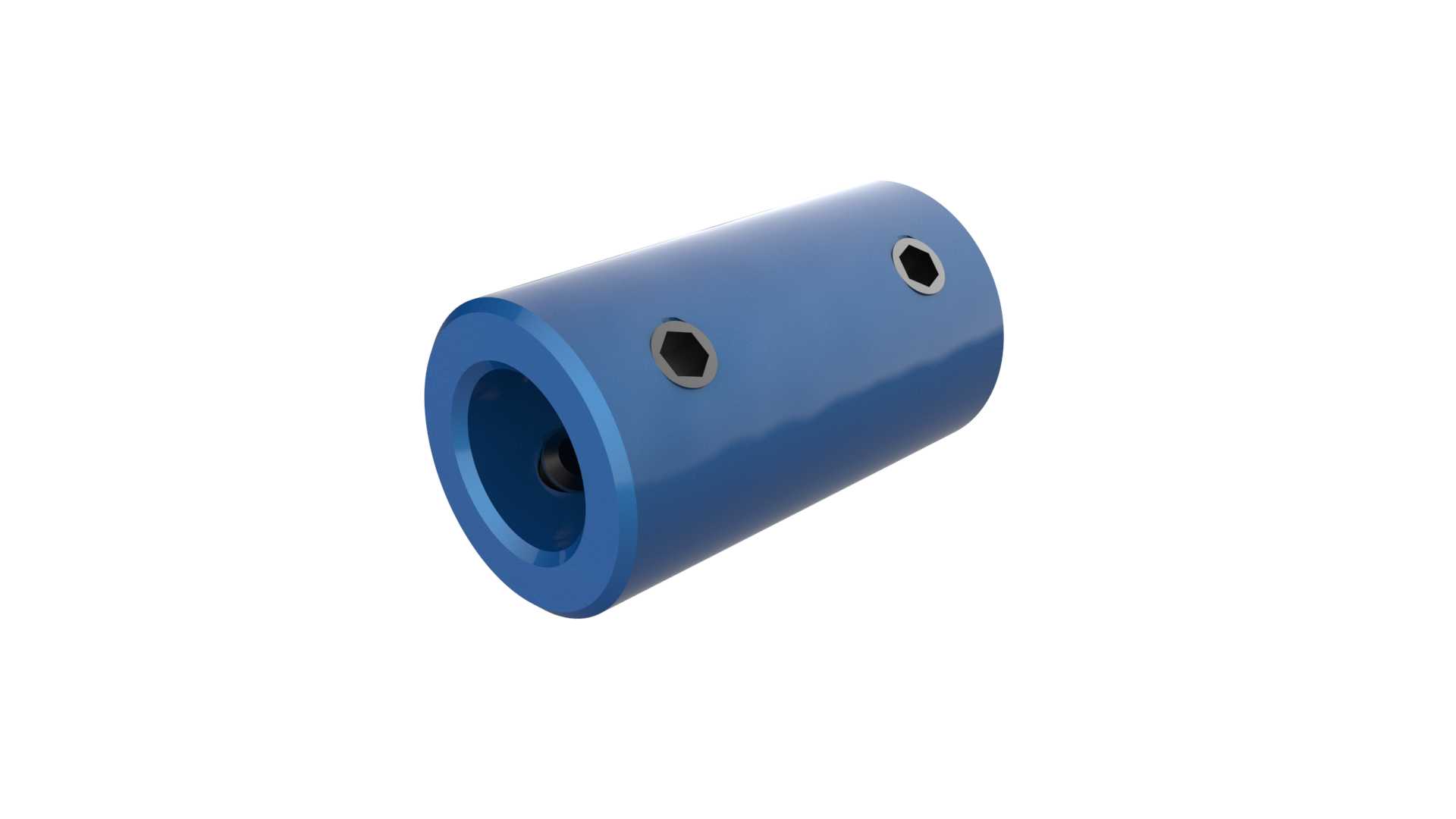

　　在小型自动化输送线、桌面级实验测试台、精密微型传动模组这类对轴系同轴度有较高要求的传动场景里，刚性联轴器一直是短间距轴系连接的首选部件，本次呈现的这款适配8mm直径轴的刚性联轴器，就是针对轻载、高同轴度要求的传动节点开发的连接构件。这类刚性联轴器没有挠性元件的缓冲间隙，传动过程中不会出现回转背隙，能够精准传递输入端的扭矩与转角，尤其适合需要精准同步传动的工位，比如小型分度转盘的驱动轴连接、微型丝杠与伺服电机的输出端对接、实验室小型搅拌装置的动力轴衔接，这些场景都要求轴系传动无滞后、无角向偏移累积误差，刚性联轴器的特性刚好匹配这类需求。从结构设计逻辑来看，这款联轴器采用整体套筒式结构，相比拼接式的刚性联轴器，

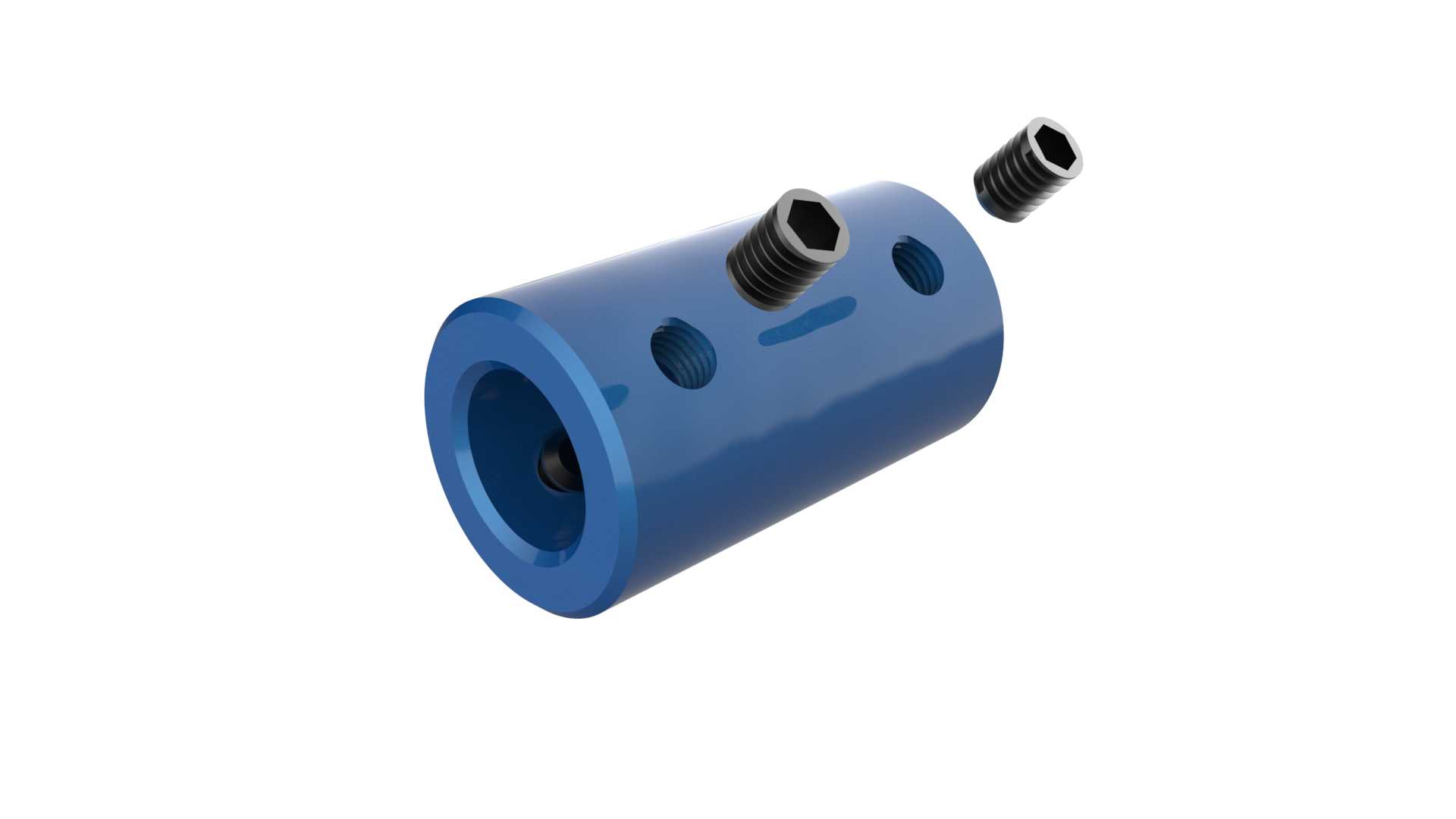

　　整体套筒的同轴度更容易在加工阶段得到保证，筒身两端加工有同轴的内孔，分别适配两端待连接的8mm直径轴，孔壁与轴的配合公差选用过渡配合，既能够保证装配时的顺利推入，又能减少配合间隙带来的传动晃动。筒身径向加工有两个紧定螺钉安装位，分别对应两端插入的轴段，安装时将紧定螺钉拧入后，螺钉端部直接顶压在轴的表面，实现轴与套筒的周向与轴向固定，这种固定方式结构简单，拆装便捷，不需要额外的轴向定位结构，非常适合空间紧凑的小型传动单元。从安装边界来看，这款联轴器的轴向长度为25mm，套筒外径为14mm，整体尺寸非常小巧，不会占用过多的安装空间，在设计配套的安装结构时，只需要保证两端待连接轴的同轴度控制在0.02mm以内，

　　就可以避免联轴器受到额外的径向载荷，延长使用寿命。需要注意的是，这类刚性联轴器不具备补偿轴系偏移的能力，所以在安装调试阶段，必须要通过打表测量的方式调整两端轴的径向跳动与端面跳动，确保两轴的同轴度符合安装要求，否则运转过程中会产生额外的弯曲应力，轻则导致轴系振动增大、轴承磨损加快，重则会出现轴断裂或者联轴器崩裂的问题。在实际选型应用中，这类小尺寸刚性联轴器通常适配扭矩不超过5N·m的轻载传动场景，输入端动力多为小型步进电机、微型直流电机或者小功率伺服电机，负载端多为轻载的回转部件，不会承受较大的冲击载荷。设计这类联轴器的三维模型时，需要重点保证两端内孔的同轴度公差，紧定螺钉的螺纹孔轴线要与套筒内孔轴线垂直相交，

　　避免螺钉顶压时出现偏载，导致轴被顶歪影响传动精度。套筒的外圆表面不需要做特殊的复杂加工，只需要保证表面无明显毛刺、棱角倒钝即可，避免安装调试过程中划伤操作人员。紧定螺钉选用内六角凹端紧定螺钉，凹端的结构能够更好地嵌入轴表面的顶压点位，防止运转过程中螺钉出现松动退出现象，相比平端紧定螺钉，凹端的固定可靠性更高，更适合这类频繁正反转的传动场景。在日常维护中，这类刚性联轴器几乎不需要额外的润滑保养，只需要定期检查紧定螺钉的锁紧状态，确认没有出现松动即可，相比挠性联轴器，它没有易损的弹性元件，使用寿命更长，只要安装同轴度符合要求，基本可以实现与设备同周期的使用寿命。很多刚接触传动设计的工程师容易忽略刚性联轴器的安装同轴度要求，盲目选用刚性联轴器来替代挠性联轴器，结果导致设备运转出现振动、噪音大的问题，实际上在选型阶段就需要评估两端轴的支撑结构刚性、安装调整的精度可达性，如果轴系的安装同轴度无法保证，就不能选用这类刚性联轴器，必须选用带补偿能力的挠性联轴器。而对于那些安装空间狭小、传动精度要求高、轴系支撑刚性好、能够保证安装同轴度的场景，这款小尺寸刚性联轴器就是性价比极高的选择，它结构简单、成本低廉、传动无背隙，完全能够满足轻载精密传动的连接需求。
