带法兰8mm内径镶嵌石墨铜套

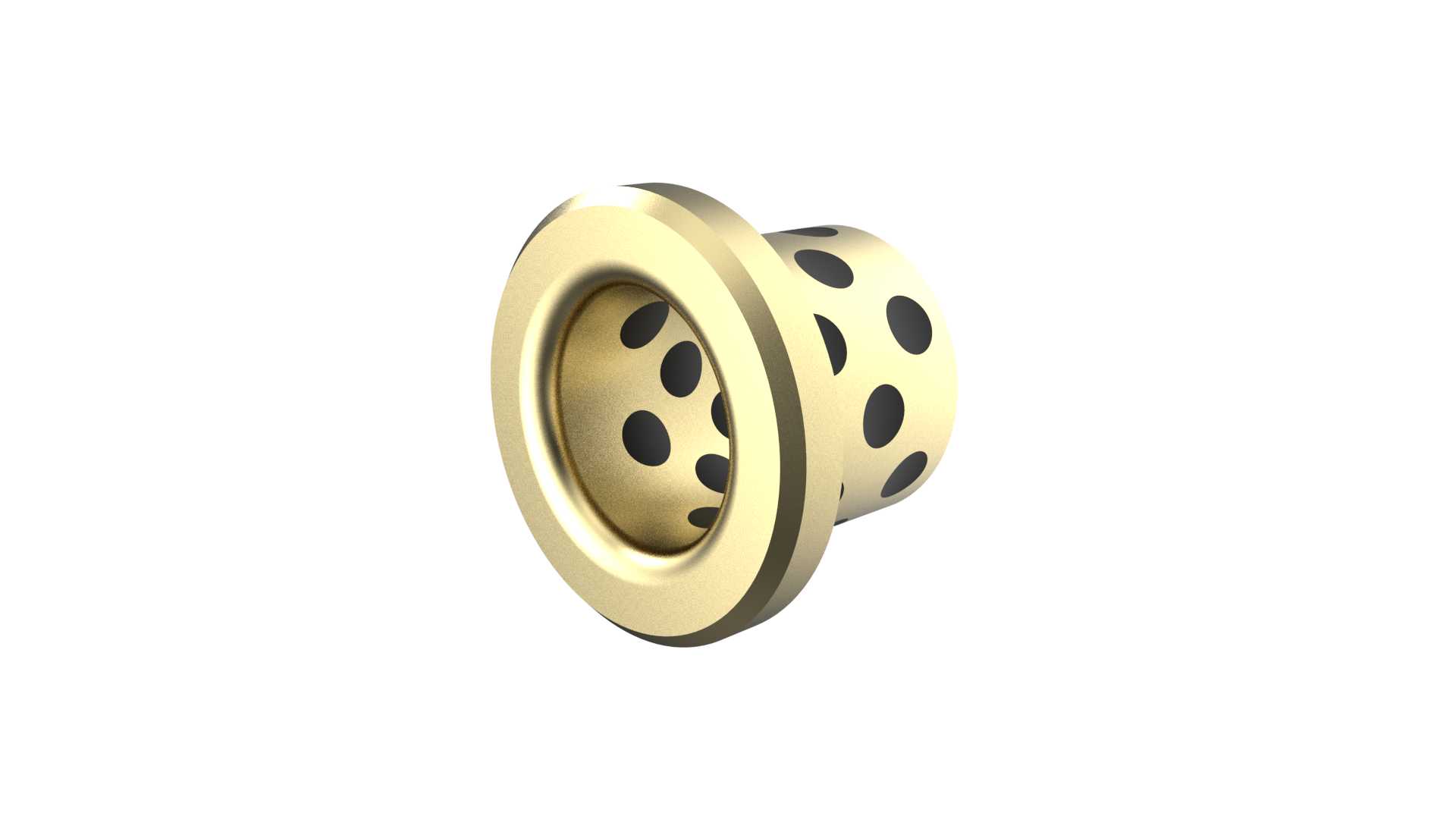

　　日常做小型自动化输送线、轻工包装设备的铰接回转位置设计时，经常会遇到低速重载、无法频繁补脂润滑的工况，这类位置如果用常规滚动轴承，不仅安装空间受限，粉尘、碎屑进入滚道后很容易出现卡滞，提前失效，而这类带法兰的镶嵌石墨铜套，刚好能适配这类场景的使用需求。这款衬套的内径适配8mm的光轴，带一体成型的法兰边，安装时可以直接嵌入安装座的预制孔内，法兰端面贴合安装座表面，不需要额外加工轴肩或者加装定位挡圈，就能同时承担径向载荷和单向的轴向限位作用，省去了不少装配时的零件配套工作。从结构设计来看，基体采用锡黄铜材质，本身就具备不错的减摩性能和抗腐蚀能力，在低速工况下即使短时间缺油也不会出现抱轴的问题，基体上均匀分布的石墨镶嵌点，

　　是在铜基体上预制孔后将固体润滑剂压入成型的，工作过程中随着轴的转动摩擦，石墨会逐渐在轴和衬套的接触面上形成一层均匀的固体润滑膜，不需要额外加装油嘴、定期加注润滑脂，尤其适合食品包装、纺织设备这类不允许油污污染产品，或者安装位置隐蔽、后期维护难以触及的铰接位置。实际选型时要注意安装边界的匹配，衬套的外径和安装座的孔采用过渡配合，压入时要保证端面受力均匀，避免铜套变形导致内孔失圆，和配合轴的间隙要控制在合理范围，既要保证轴转动顺畅，又不能因为间隙过大出现回转晃动，影响设备的运行精度。法兰边的厚度设计兼顾了轴向承载能力和安装空间的占用，在做安装座的孔位加工时，要在孔端加工出和法兰厚度匹配的沉台，保证法兰装入后和安装面齐平，

　　不会突出干涉其他运动部件。和同尺寸的无油衬套相比，带法兰的结构不需要额外做轴向固定，对于一些薄板类的安装支架来说，不需要在支架侧面加工顶丝孔，也不用担心衬套在往复转动过程中出现轴向窜动，安装可靠性更高。这类衬套常用在小型气缸的耳轴铰接位置、输送线的挡料板回转副、轻工机械的连杆铰接点，这些位置的转速普遍不高，载荷存在一定的冲击，常规的润滑方式很难持续生效，固体自润滑的结构可以长期免维护运行，减少设备的停机维护时间。建模的时候要注意石墨孔的分布规律，通常是沿圆周方向多排交错排布，保证轴转动到任意角度时，接触面上都有石墨润滑点覆盖，避免出现局部无润滑的干摩擦区域，法兰和筒体的衔接位置要做小圆角过渡，减少应力集中，

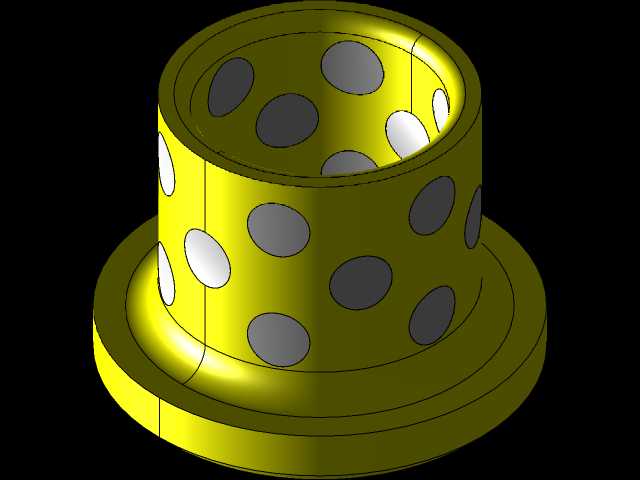

　　避免压装或者承受重载时出现法兰根部开裂的问题。另外铜材质本身的导热性能优于钢制衬套，工作过程中摩擦产生的热量可以更快通过铜基体传导到安装座上散出，能有效降低长时间运行的接触面温度，延长使用寿命。在一些有轻微腐蚀的工况下，比如日化设备的喷淋区域，黄铜材质的抗锈蚀能力也优于普通的钢制轴承，不会因为少量水汽侵蚀出现锈迹卡滞的问题。做三维装配设计时，可以直接调用这类标准件模型，不需要重新绘制细节结构，只需要核对内径、外径、法兰直径、总长度这几个核心安装尺寸，就能快速完成装配，避免自己建模时出现石墨孔排布、圆角细节的错误，提高设计效率。
