5至8毫米轴径刚性联轴器结构设计

　　在小型自动化输送线、桌面级实验测试设备、微型传动模组这类对传动同轴度要求较高的轻载传动场景中，不同直径轴段的刚性联接一直是结构设计里容易被忽略但直接影响传动稳定性的环节。这款适配5mm与8mm轴径的刚性联轴器，就是针对这类小扭矩、高同轴度要求的传动场景设计的联接部件，区别于挠性联轴器可补偿偏移的特性，这类刚性联轴器完全依靠自身的结构刚性传递扭矩，不存在传动背隙，在需要精准传递转角、转速的轻载工位上，能保证输入端与输出端的运动完全同步，不会因为联轴器的弹性形变带来传动误差。

　　从实际使用场景来看，这类小规格刚性联轴器常被用在小型编码器与驱动轴的联接、微型步进电机输出轴与丝杠端的联接、小型泵体动力输入端与电机轴的对接工位，这些场景的轴系负载普遍不大，轴径跨度小，安装空间紧凑，不需要联轴器具备径向、角向偏移补偿能力，反而需要尽可能消除传动间隙，保证运动传递的一致性。设计这类联轴器的时候，首先要考虑的是安装边界的适配性，整体采用圆柱套筒式结构，没有突出的异形结构，外圆直径控制在14mm，整体轴向长度25mm，安装时只需要在轴系预留对应长度的同轴安装空间即可，不需要额外预留避让结构，非常适合安装空间局促的小型设备内部。

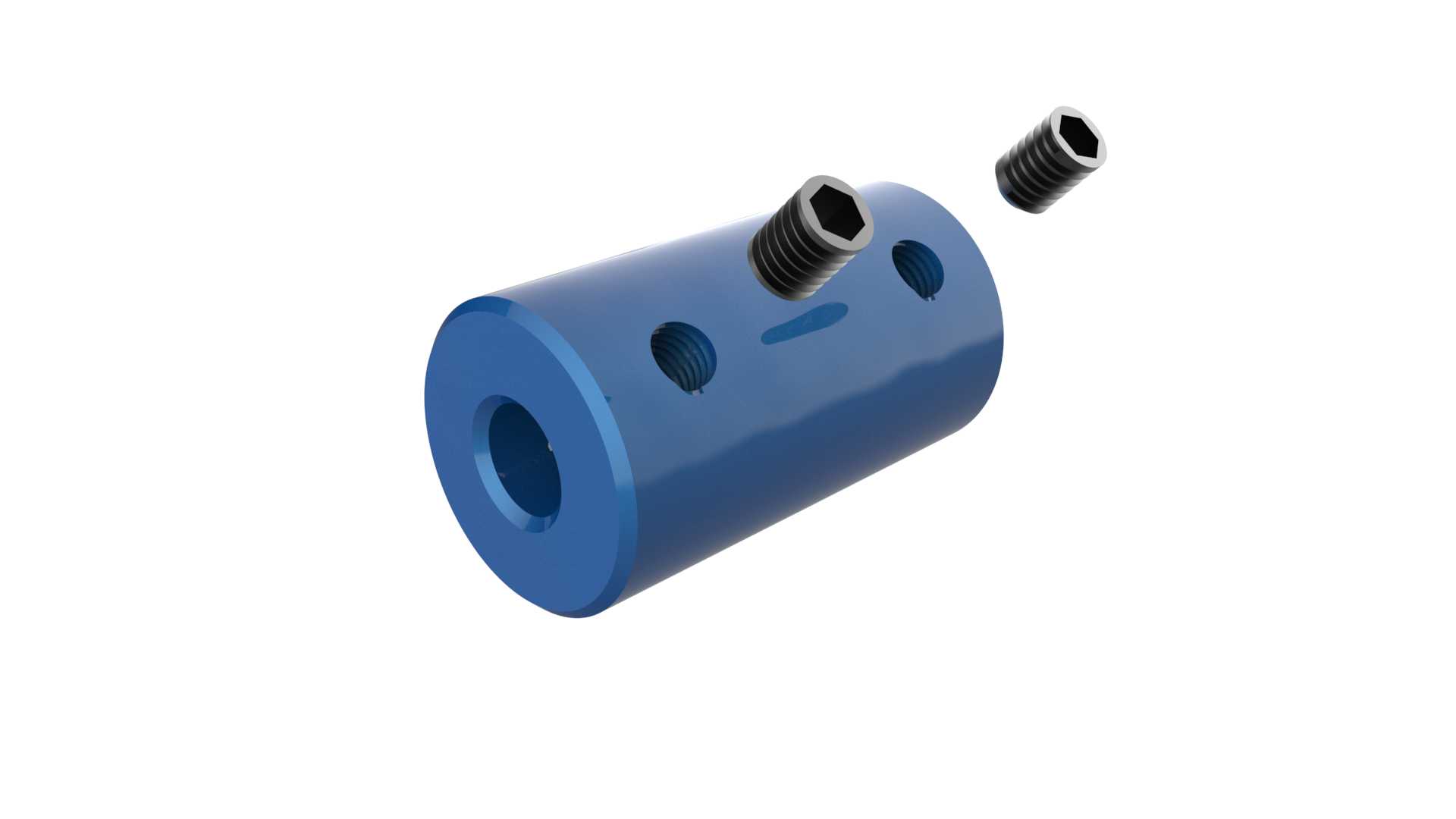

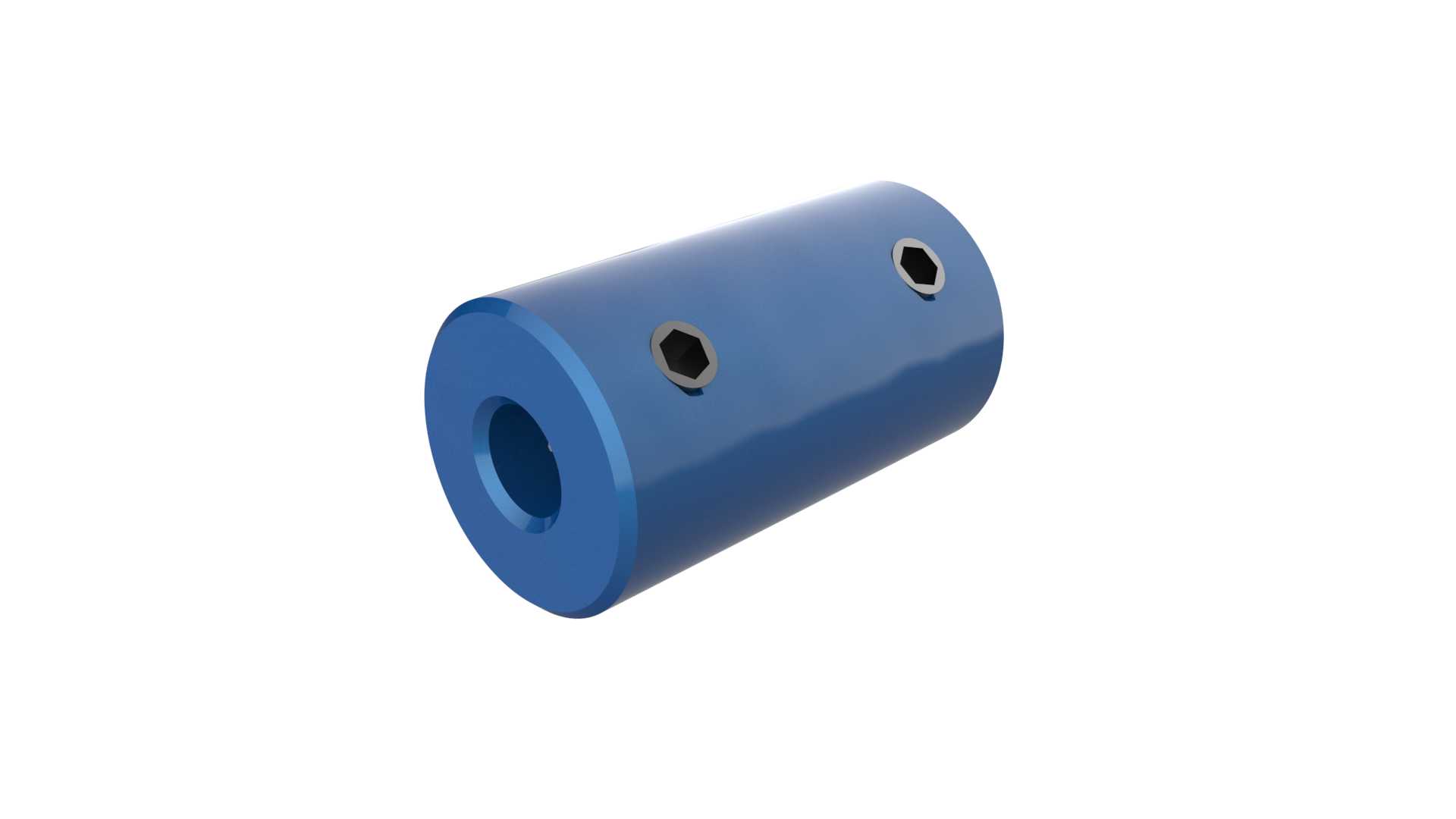

　　结构设计上，套筒两端分别加工对应5mm和8mm的内孔，孔的公差选用过渡配合区间，既保证装配时轴能顺利插入，又能避免配合间隙过大带来的传动晃动。两个紧定螺钉孔沿套筒径向垂直布置，分别对应两端的轴安装位置，螺钉选用内六角紧定螺钉，安装时可以通过内六角扳手施加足够的锁紧力，将螺钉端面顶紧在轴的表面预留的定位坑上，避免传动过程中轴与联轴器之间出现相对滑动。这里需要注意的是，紧定螺钉的位置设计要避开轴上的键槽或者其他结构特征，保证顶紧位置是轴的完整圆柱面，这样才能获得足够的锁紧摩擦力，传递额定范围内的扭矩。

　　材质选择上这类联轴器常用45号钢经表面发蓝处理，既保证足够的结构刚性，又能具备基础的防锈能力，表面处理后的蓝色外观也能和设备内部其他黑色金属部件形成区分，方便装配时快速识别选型。和其他类型的联轴器相比，这种套筒式刚性联轴器没有多余的活动部件，结构简单可靠，装配时只需要将两端轴分别插入对应内孔，拧紧紧定螺钉即可完成安装，不需要复杂的对中调整流程，只要装配前保证两端轴的同轴度在允许范围内，后期使用过程中几乎不需要维护，不会出现弹性元件磨损、紧固件松动脱落的问题，长期运行的稳定性非常出色。

　　在选型适配的时候，需要重点核对两端轴的直径尺寸，以及传动场景的额定扭矩，这类小规格刚性联轴器的适用扭矩范围普遍在5N·m以内，不能用在重载、有冲击负载的传动场景，否则容易出现螺钉剪切断裂、套筒变形的问题。另外安装时要注意，紧定螺钉的顶紧力要适中，不能为了追求锁紧效果过度用力拧动螺钉，否则会导致薄壁套筒出现内孔变形，反而导致轴插入困难或者同轴度超差。如果是用于转速较高的传动场景，还需要在装配完成后做简单的动平衡测试，因为套筒式结构如果存在壁厚不均的问题，高速旋转时会产生小幅振动，影响轴系的运行稳定性，不过在多数每分钟千转以内的轻载场景下，常规加工精度的产品完全可以满足使用要求。

　　从三维建模的角度来看，这类零件的建模逻辑非常清晰，先通过拉伸特征创建基础圆柱实体，再分别切除两端的不同直径内孔，之后在对应位置创建径向的螺纹孔，最后添加边缘的倒角特征即可，建模过程中需要注意内孔的同轴度公差标注，以及两个螺纹孔的位置度要求，保证加工完成后螺钉能顺利拧入，且顶紧位置正好对应轴的中心高度。这类零件虽然结构简单，但是在小型传动系统中扮演的角色非常关键，一旦出现联接失效，会直接导致整个传动链路中断，因此设计时的尺寸公差、表面粗糙度要求都不能随意降低，内孔的表面粗糙度要控制在Ra1.6以内，保证和轴的配合面接触充分，摩擦力均匀。
