5mm轴用刚性联轴器结构设计

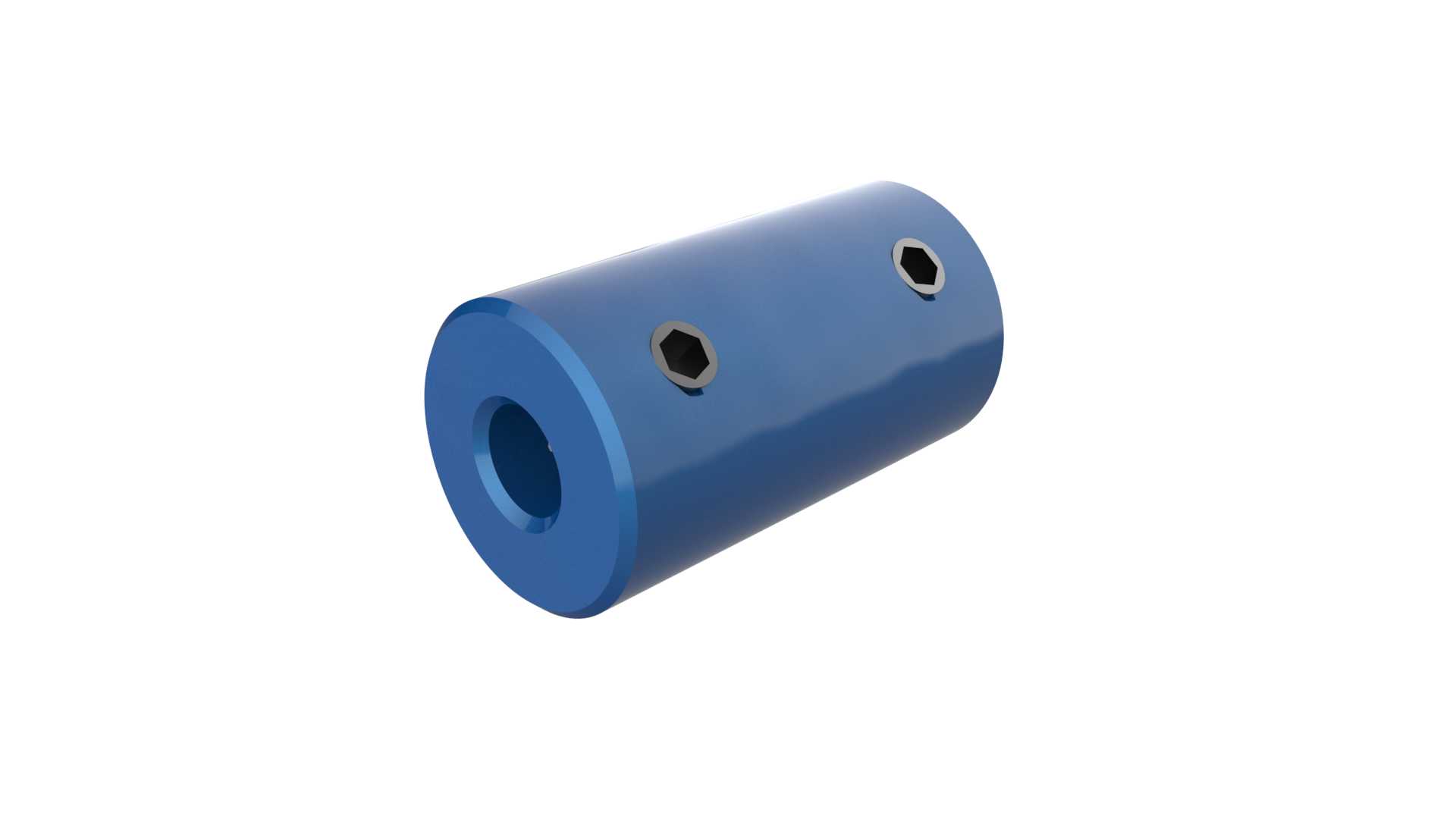

　　在小型精密传动系统的设计选型中，小规格刚性联轴器的应用场景覆盖了微型输送模组、桌面级实验设备、小型检测仪器的动力传递环节，这类场景往往对传动的同步精度、径向跳动控制有较高要求，不允许出现传动背隙，同时安装空间紧凑，对连接件的外形尺寸有严格限制。这款适配直径5mm轴的刚性联轴器，整体采用圆柱套筒式结构，主体为一体化加工成型的金属基体，没有多余的拼接结构，从根源上避免了装配间隙带来的传动误差。从功能特性来看，这类刚性联轴器主要用于两根同轴度较好的轴系之间的刚性连接，能够无间隙传递扭矩，同时可以承受一定的轴向载荷，相比弹性联轴器，它的扭转刚度更高，传动同步性更好，适合转速稳定、载荷波动小的精密传动场合，比如小型编码器的输出轴连接、

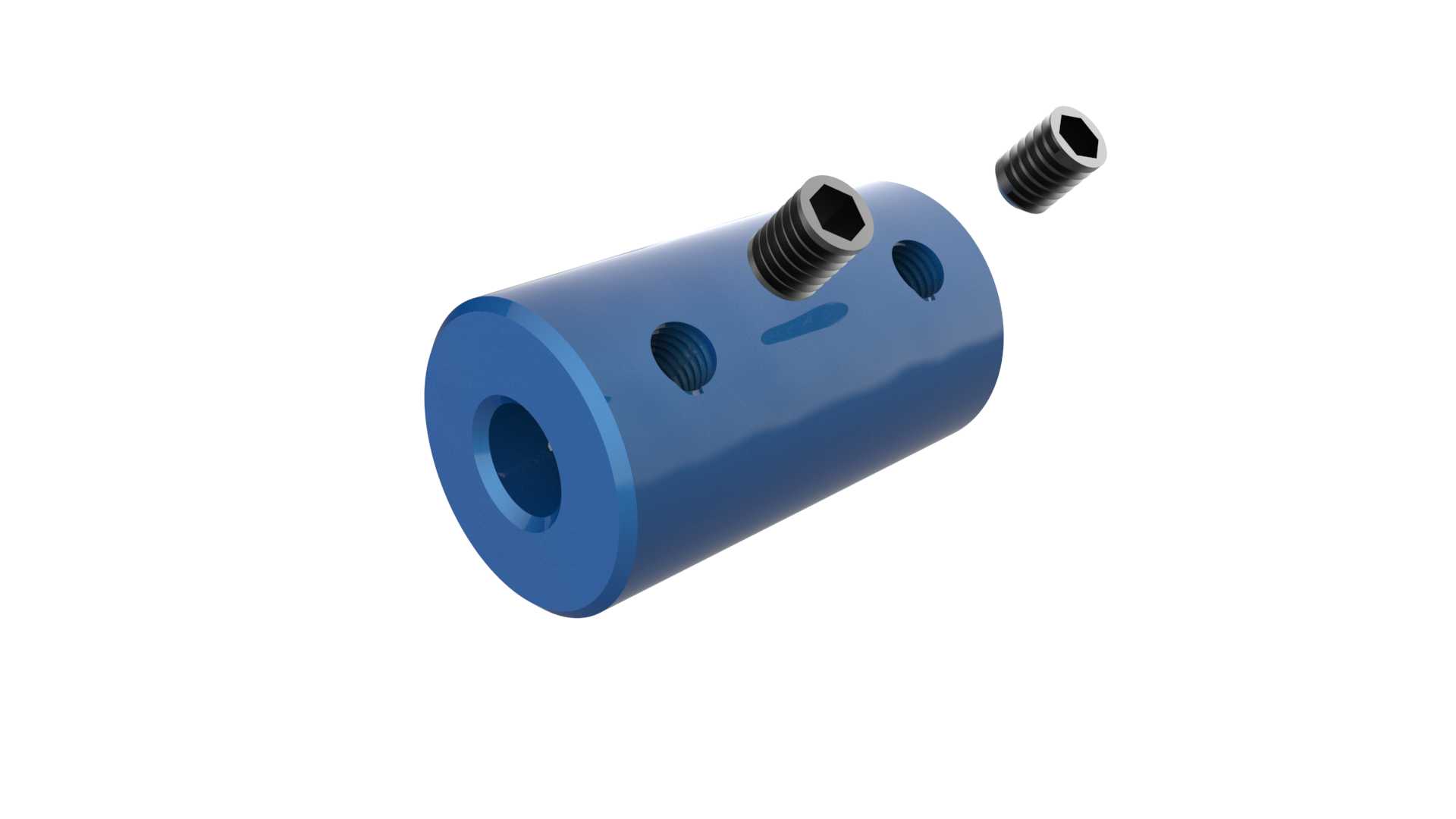

　　微型步进电机与丝杠的直连结构、小型泵体的动力输入连接等场景，都能看到这类小规格刚性联轴器的应用。在设计思路上，这款联轴器采用了径向紧定螺钉的锁紧方式，套筒两端分别加工有适配5mm轴的安装孔，孔的加工精度控制在H7级公差范围内，保证轴与孔的配合间隙控制在极小范围内，避免装配后出现偏心。套筒侧壁加工有两个径向螺纹孔，对应两端的安装轴位置，装配时将两根待连接的轴分别插入套筒两端的孔内，调整好轴的插入深度后，拧紧内六角紧定螺钉，螺钉端部直接顶压在轴的表面，实现轴与套筒的刚性固定。这种锁紧方式结构简单，加工成本低，装配便捷，适合小扭矩的传动场景，同时紧定螺钉采用内六角结构，所需的安装操作空间小，适合紧凑空间内的装配作业。

　　从外形尺寸与安装边界来看，这款联轴器的外径为14mm，整体长度为25mm，属于极小规格的传动连接件，安装时需要预留的径向空间仅需略大于14mm即可，轴向安装空间需要覆盖25mm的套筒长度加上两端轴的插入深度，通常每端轴的插入深度建议不小于10mm，保证足够的锁紧接触面积，避免传动过程中出现轴打滑的问题。在实际选型应用中，需要注意这类刚性联轴器无法补偿轴系之间的径向偏差、角向偏差与轴向偏差，因此对装配时的两轴同轴度要求较高，装配时需要通过打表等方式调整两轴的同轴度，将偏差控制在0.02mm以内，否则运转过程中会产生额外的径向载荷，加剧轴与轴承的磨损，降低整个传动系统的使用寿命。另外，紧定螺钉的锁紧扭矩需要控制在合理范围内，

　　扭矩过小会导致锁紧力不足，传动时出现打滑，扭矩过大则可能导致螺钉断裂或者套筒侧壁变形，影响装配精度。在三维建模过程中，这类零件的建模需要重点关注安装孔的同轴度、螺纹孔的位置精度，以及套筒两端的倒角处理，合理的倒角不仅可以去除加工毛刺，还能在轴插入时起到导向作用，提升装配效率。同时建模时需要还原紧定螺钉的安装细节，包括内六角孔的结构、螺纹的特征，方便后续生成工程图时直接标注加工尺寸，也能在装配仿真中验证螺钉与周边结构是否存在干涉，提前排查装配问题。对于结构设计从业者来说，这类小规格刚性联轴器的设计看似简单，但细节处的公差配合、尺寸选型直接影响整个传动系统的运行稳定性，需要结合实际应用的扭矩大小、轴系的安装精度、空间限制等多方面因素综合考量，不能只看连接尺寸就盲目选型。比如在有轻微振动的应用场景下，还可以在紧定螺钉的位置增加防松垫片或者采用涂胶防松的方式，避免长期运转后螺钉松动导致传动失效。另外，套筒的材质选择也需要结合应用场景确定，常规场景下采用45号钢表面氧化处理即可满足强度要求，在有耐腐蚀需求的场景下可以选择不锈钢材质，在有轻量化需求的场景下也可以选用铝合金材质，不同材质的联轴器所能传递的额定扭矩有明显差异，选型时需要核算实际传递的最大扭矩，预留足够的安全系数，避免出现过载断裂的问题。
