雅马哈XT600摩托车45齿后链轮结构设计

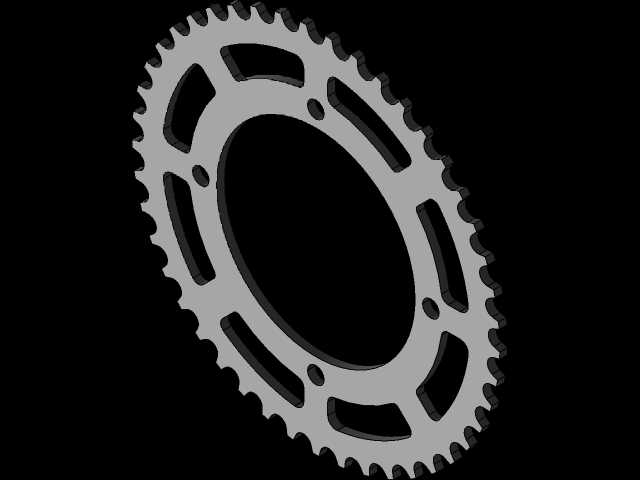

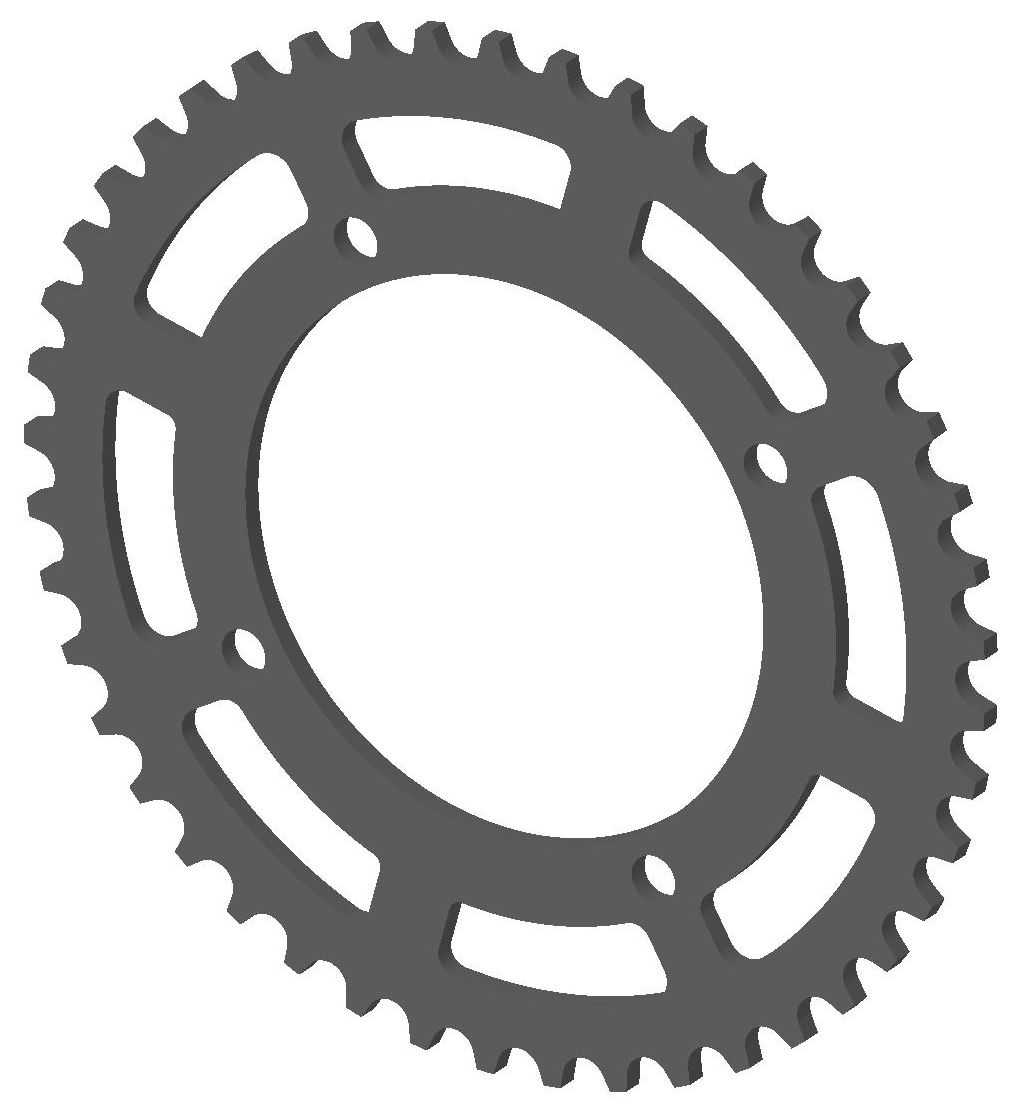

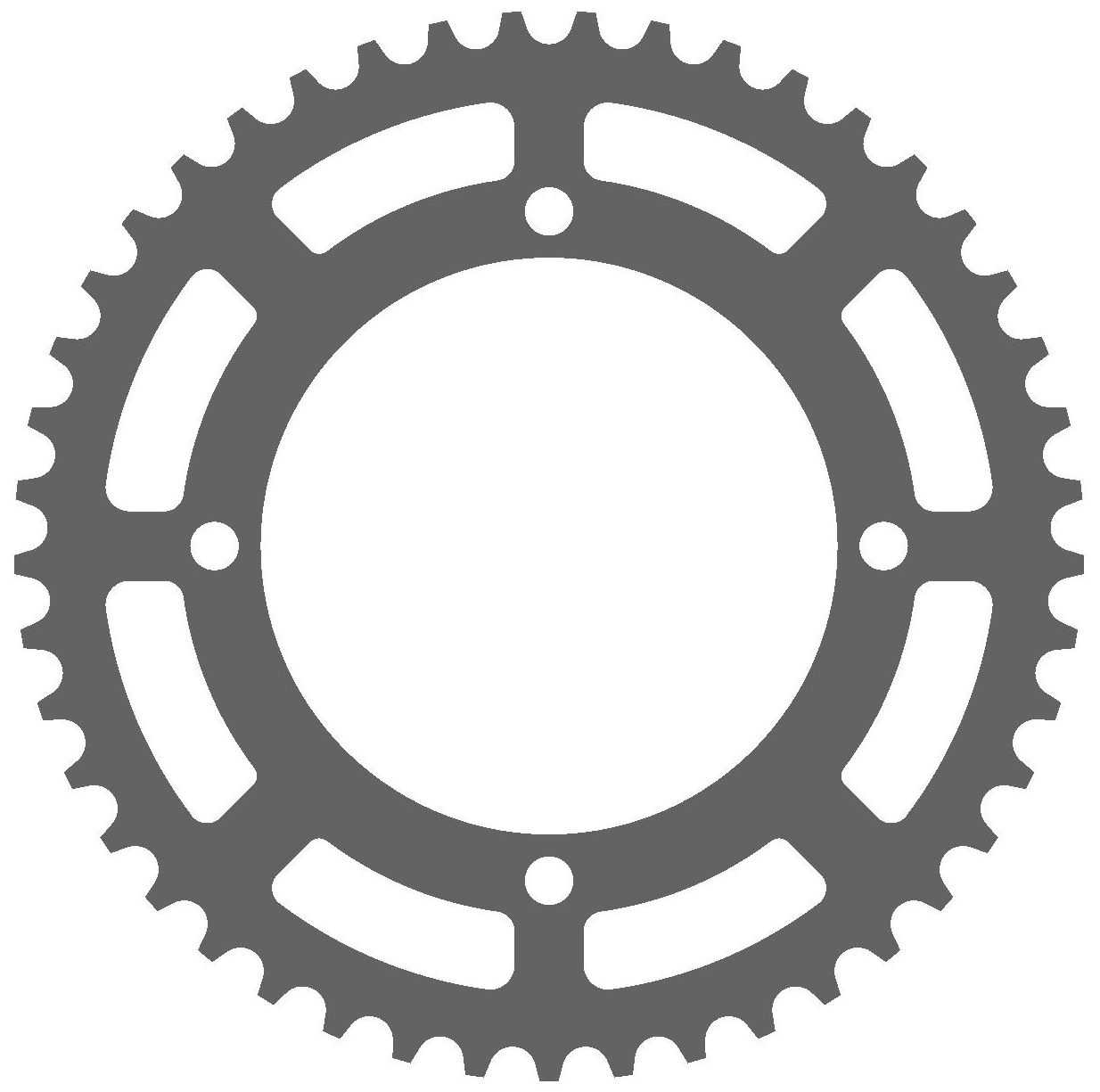

　　在越野摩托车的传动系统设计中，后链轮作为动力输出的终端执行部件，直接决定了后轮扭矩传递效率与整车动力输出特性，这款适配雅马哈XT600车型的45齿后链轮，是针对非标准改装场景开发的传动构件，区别于原厂标配的齿数配置，45齿的齿比设定更偏向低扭输出特性，能够在非铺装路面骑行时提供更充沛的低速牵引力，降低复杂路况下的换挡频率，提升越野穿越过程中的动力可控性。从结构设计层面来看，这款链轮采用了六段式镂空减重结构，在轮辐区域均匀分布六个长圆形镂空槽，在保证轮体整体结构强度的前提下，尽可能削减了非受力区域的材料冗余，有效降低了后轮簧下质量，对于越野摩托车而言，簧下质量的降低能够直接提升悬挂系统的响应速度，减少颠簸路面下车轮的弹跳幅度，

　　提升轮胎与地面的贴合度。链轮的安装定位结构采用四点式螺栓固定设计，法兰直径设定为145mm，四个安装螺栓孔均匀分布在法兰安装面上，适配M10规格的固定螺栓，螺栓孔实际加工尺寸为10.5mm，预留了0.5mm的安装间隙，能够补偿安装过程中的位置度误差，避免螺栓强行装配产生的装配应力，同时也能适配不同加工精度的后轮轮毂安装面，降低改装过程中的适配难度。齿形设计上，这款链轮采用了标准摩托车传动链适配的渐开线齿廓，齿部经过轮廓优化，能够与配套的传动链条实现更顺畅的啮合，减少啮合过程中的冲击与噪音，齿根位置做了圆弧过渡处理，避免应力集中导致的齿根断裂问题，在高频冲击的越野骑行场景下，这种结构设计能够有效提升链轮的抗疲劳寿命，

　　减少极端工况下的部件损坏概率。从实际应用场景来看，这类改装后链轮主要面向越野摩托车改装玩家与维修替换市场，当用户需要调整车辆动力特性，将车辆设定为更适合林道穿越、爬坡攀爬的低扭取向时，更换大齿数后链轮是成本最低、效果最直接的改装方案，相比改变前链轮齿数的方案，后链轮齿数调整带来的齿比变化更线性，同时不会过多影响前链轮周边的导链板、护罩等部件的安装位置。在建模过程中，需要重点关注齿形的参数准确性，每个齿的分度圆位置、齿顶高、齿根高都需要严格匹配对应规格链条的啮合参数，否则会出现链条啮合不畅、跳齿、异常磨损等问题；安装孔的位置度公差需要控制在合理范围内，四个安装孔的中心连线需要与链轮中心保持严格的同轴度，否则装配后会出现链轮偏摆，

　　导致链条传动过程中出现松紧度周期性变化，加剧链条与链轮的磨损，甚至出现链条脱落的风险。轮体的厚度设计也需要匹配对应链条的宽度，过薄的轮体会导致齿部与链条接触面积不足，加剧局部磨损，过厚则会增加不必要的重量，同时可能与周边的轮毂、刹车部件产生干涉。这款链轮的镂空结构设计并非单纯为了美观，每个镂空槽的位置都经过受力分析优化，避开了螺栓安装孔与齿根之间的应力传递路径，保证在大扭矩输出工况下，轮辐部分不会出现结构变形，镂空槽的边缘都做了圆角处理，避免加工过程中产生的应力缺口成为疲劳断裂的起始点。在实际装车测试中，这款45齿后链轮能够让XT600在低速挡位获得更大的后轮输出扭矩，在陡坡攀爬时不需要频繁半离合操作就能获得足够的牵引力，同时在高速巡航时，虽然相同发动机转速下车速会有所降低，但对于主要以非铺装路面骑行为主的使用场景而言，这种特性调整更符合实际使用需求。链轮的中心孔尺寸需要与后轮轮毂的定位轴颈严格匹配，保证装配后链轮与后轮的同轴度，中心孔与安装法兰面的垂直度也需要严格控制，否则会导致链轮转动时出现端面跳动，影响传动平稳性。
