适配XT500车架的改装后摇臂结构设计

　　在摩托车改装领域，后摇臂作为连接后轮与车架的核心承载构件，其结构强度、安装适配性直接决定了车辆行驶过程中的后轮循迹性、减震响应效率以及整体操控稳定性，尤其是跨车型改装场景下，后摇臂的结构匹配度是改装方案能否落地的核心前提。这款改装后摇臂以川崎Zephyr系列车型的原厂后摇臂结构为基础进行针对性优化，核心适配目标为雅马哈XT500车型的车架安装接口，解决了原厂配件跨车型适配时的安装位不匹配、枢轴同轴度不足、减震连接点错位等常见改装痛点。

　　从实际使用场景来看，这类改装后摇臂主要应用于复古摩托车定制、越野性能升级、老车修复替换等场景，XT500作为经典的单缸大排量复古越野车型，不少玩家在改装过程中会选择强度更高、结构设计更成熟的其他车型后摇臂进行适配，但原厂状态下的川崎后摇臂枢轴管内径、减震法兰安装间距与XT500车架存在尺寸差，直接安装会出现枢轴穿装困难、后轮偏摆、减震运动轨迹干涉等问题，因此针对性的结构修改是跨车型适配的必要环节。

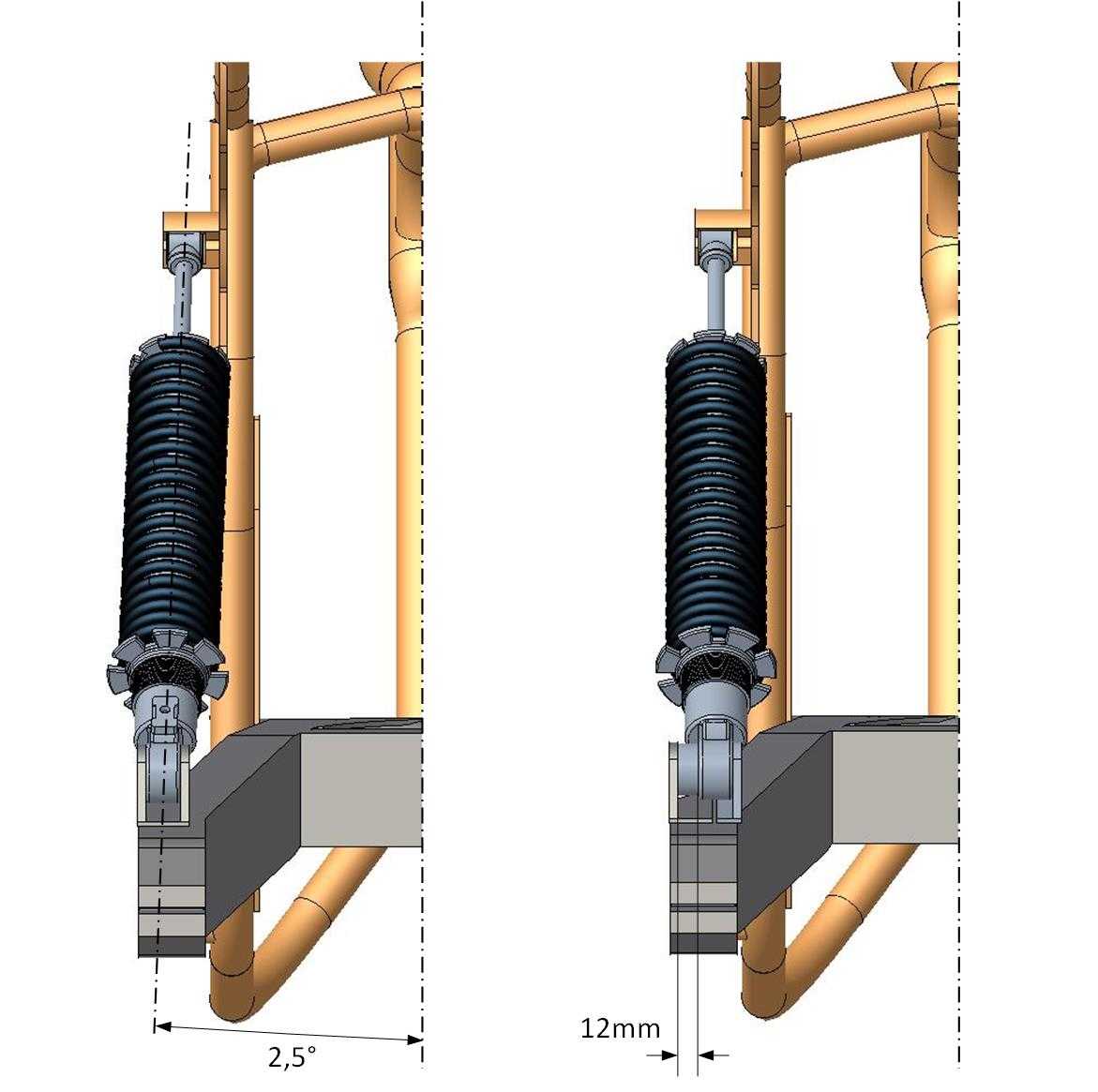

　　设计过程中首先对两侧枢轴管进行了二次机加工处理，调整了枢轴管的同轴度与内径尺寸，使其能够与XT500车架的后摇臂安装枢轴完美配合，保证摇臂绕枢轴转动时无卡滞、无旷量，避免行驶过程中出现后轮摆动、异响等问题。同时针对后减震的安装需求，将摇臂内部的减震安装法兰统一更换为12毫米厚度的规格，一方面调整了减震下安装点的横向间距，使其与XT500原厂后减震的安装宽度匹配，另一方面加厚的法兰结构也提升了减震连接位置的结构强度，能够承受越野路面、激烈驾驶时减震传递的冲击载荷，避免长期使用后法兰出现变形、开裂的问题。

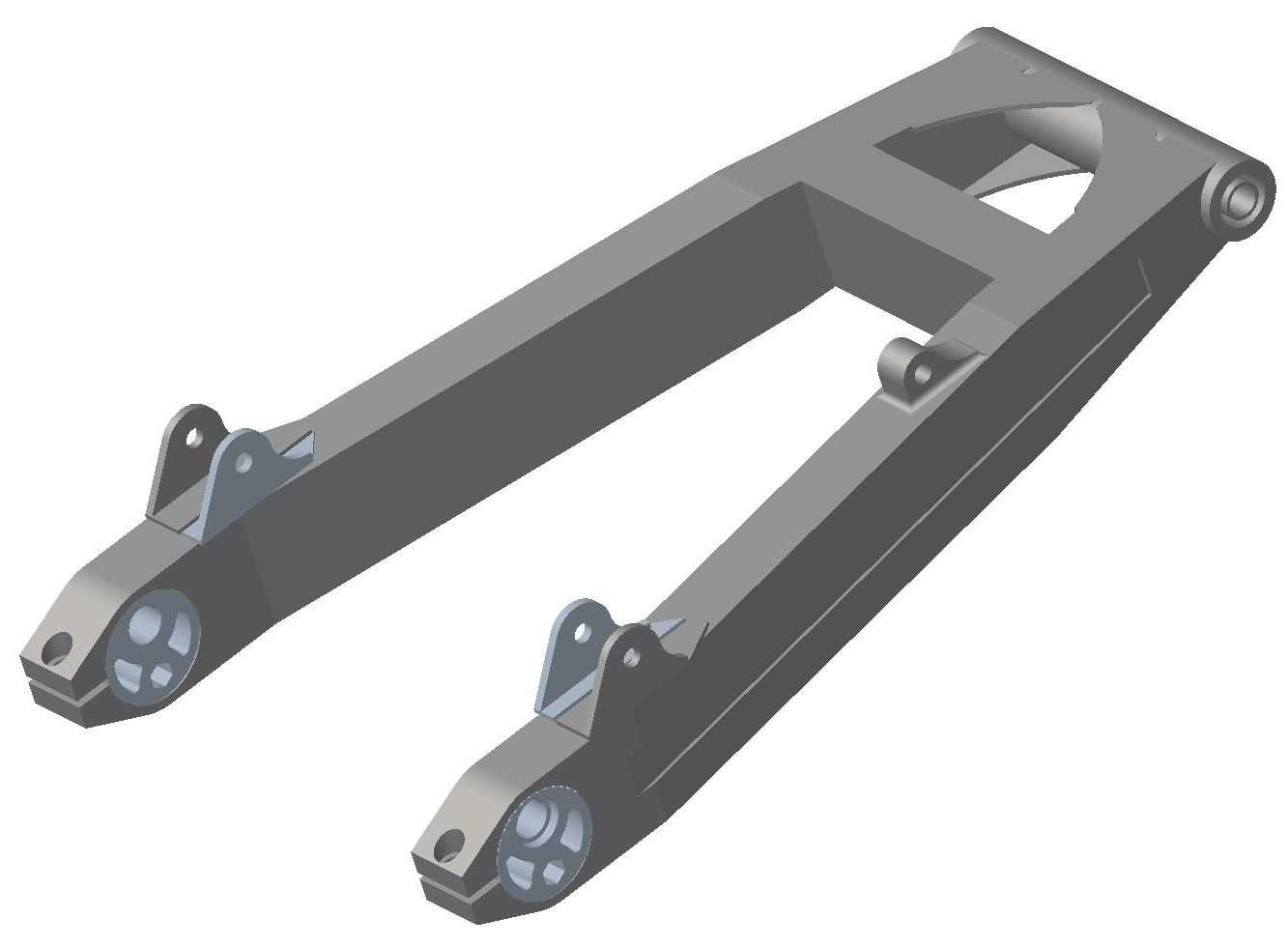

　　从整体结构来看，这款后摇臂采用双梁式箱型结构设计，主体为对称的两条纵向承载梁，中部设置有横向连接加强结构，在保证整体结构刚度的同时尽可能控制构件重量，避免簧下质量过度增加影响减震响应。摇臂前端为枢轴安装端，设置有同轴的两个枢轴管，通过穿装枢轴螺栓与车架的后摇臂安装座连接；后端为后轮轴安装位，设置有对称的后轮轴安装槽与调节结构，能够适配不同直径的后轮轴，同时支持后轮链条张紧度的调节；摇臂中部靠前的位置设置有减震下安装点，通过螺栓与后减震器下端连接，将后轮受到的冲击传递至减震系统；摇臂上部还预留了相关附件的安装位，能够满足挡泥板、链条护板、刹车管路固定等附加安装需求。

　　安装边界方面，这款改装摇臂的枢轴安装间距完全匹配XT500车架的后安装座宽度，加工后的枢轴管内径与原厂枢轴直径一致，无需对车架安装位进行额外切割、焊接修改；减震安装法兰的孔位间距与XT500原厂后减震的下安装点尺寸匹配，更换后无需调整减震上安装点位置即可保证减震的工作行程与设计角度一致；后轮轴安装槽的宽度与槽位长度适配XT500原厂后轮轴规格，同时保留了足够的链条调节行程，能够兼容不同齿数的后链轮改装需求。需要注意的是，安装过程中需要保证两侧枢轴管的同轴度误差控制在0.05毫米以内，避免摇臂转动时出现额外阻力，同时减震安装法兰的连接螺栓需要按照规定扭矩拧紧，配合防松垫片避免行驶过程中螺栓松动。

　　从结构强度角度考虑，双梁式的主体结构在承受后轮冲击、加速扭矩、制动力矩时能够将载荷均匀分散到整个摇臂结构上，加厚的减震法兰与机加工后的枢轴管进一步提升了应力集中位置的结构强度，相比原厂XT500的后摇臂，这款改装件在抗扭刚度、冲击承载能力上都有一定提升，能够满足非铺装路面行驶、激烈驾驶等场景下的强度需求，同时跨车型适配的设计也为复古改装玩家提供了更多的配件选择空间，降低了老车改装、修复时的配件获取难度。
