摩托车通用后置储物挂载连接结构

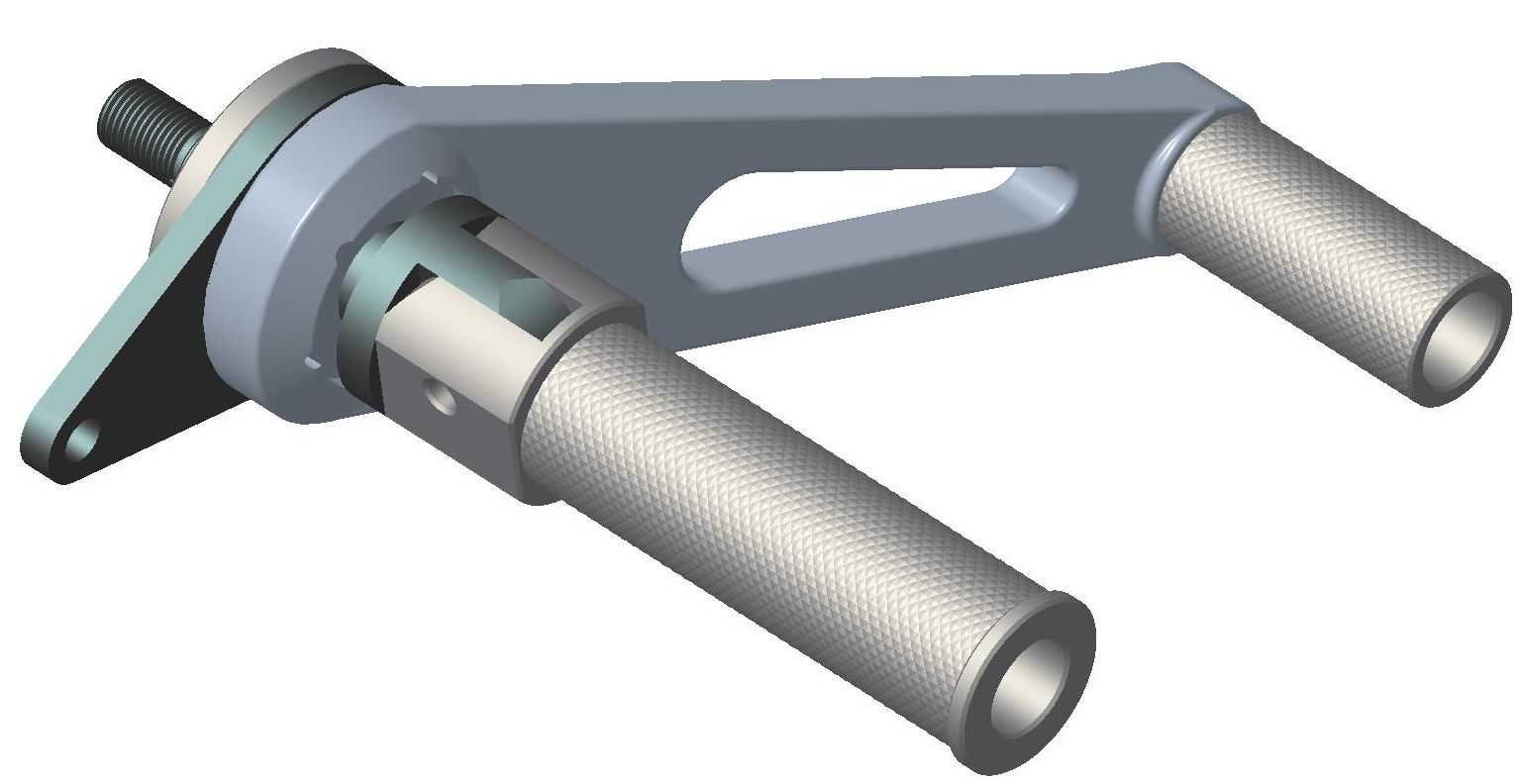

　　日常通勤、短途摩旅场景下，摩托车原厂储物空间往往难以满足载物需求，后置储物箱是多数骑手会选择的加装部件，而连接结构的可靠性直接决定了储物箱的使用安全，甚至影响骑行过程中的操控稳定性。这套挂载连接结构采用分体式轴座配合双臂支撑的构型，区别于传统单悬臂式的尾箱支架，能在车辆经过颠簸路面、高速过弯时分散储物箱带来的交变载荷，避免支架根部出现应力集中导致的断裂问题。从结构细节来看，带滚花纹理的握持轴段一方面可以作为临时脚踏使用，在驻车调整车辆、后座乘员临时放置脚部时提供足够的摩擦力，避免打滑；另一方面轴段内部为中空设计，在保证结构强度的前提下尽可能降低整体重量，减少不必要的簧下质量增加，避免对车辆操控灵活性造成过多影响。

　　支撑臂上开设的镂空槽并非单纯的减重设计，槽体的走向完全贴合应力传递路径，在去除低应力区域冗余材料的同时，不会削弱支撑臂的抗弯、抗扭性能，经过载荷校核，在额定载物重量下，支撑臂的最大变形量控制在0.2mm以内，不会出现高速行驶时尾箱晃动的问题。安装端采用带螺纹的轴头配合定位法兰的结构，法兰端面与摩托车后车架的安装面完全贴合，螺纹段的长度预留了足够的调整空间，可以适配不同厚度的车架安装板，安装时只需将轴头穿入车架预留的安装孔，通过锁紧螺母即可完成固定，不需要对原车车架进行打孔、焊接等破坏性改装，适配市面上多数跨骑、踏板车型的后置安装位。结构的转动配合部位预留了标准的轴承安装位，配合间隙控制在0.02mm以内，既可以保证连接部位转动灵活，

　　也能避免长期使用后出现旷量，滚花纹理的参数经过实际测试，齿深0.5mm、齿距1.2mm的规格既能提供足够的防滑摩擦力，也不会因为齿形过于尖锐划伤骑行靴或者捆绑的行李绑带。在实际使用场景中，这套结构除了挂载后置储物箱之外，也可以作为侧边挂载的连接基座，配合快拆卡扣可以快速切换尾箱、边包、工具架等不同的载物模块，满足日常通勤载物、长途摩旅携带行李、户外出行挂载露营装备等不同的使用需求。设计过程中针对摩托车使用的复杂工况做了针对性优化，所有外露的金属表面都做了防腐处理，可以应对雨天骑行、路面泥水飞溅带来的腐蚀问题，连接部位的锁紧结构采用防松设计，在车辆长期振动的工况下不会出现螺母松动脱落的问题，支撑臂的外形做了圆弧过渡处理，

　　没有尖锐的棱角，避免倒车或者意外剐蹭时对骑手造成二次伤害。从安装边界来看，整套结构安装完成后横向宽度控制在车把宽度范围内，不会超出车身原有宽度影响车辆在狭窄路段的通行能力，纵向位置处于后轴上方的合理区域，不会改变车辆原有载荷分布过多，避免出现前轮抓地力不足影响转向手感的问题，轴段的握持长度经过人体工学校核，适配多数成年男性的脚部踩踏宽度，作为临时脚踏使用时不会出现脚部悬空的问题。
