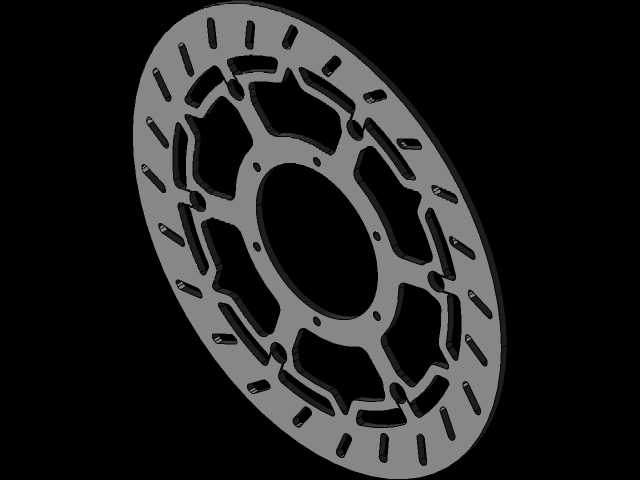

320mm半浮式摩托车前制动盘结构设计

　　在两轮机动车的制动系统设计中，前制动承担了整车七成以上的制动力矩输出，制动盘作为摩擦副的核心承载部件，其结构合理性直接决定制动效能、热稳定性与行驶安全性。这款半浮式制动盘的设计，首先围绕适配多车型前轴安装需求展开，整体外径设定为320mm，这个尺寸在中大排量街车、拉力车的前制动配置中属于兼顾制动力矩与簧下重量控制的黄金区间，过大的盘径会增加转向负担与簧下质量，过小则无法提供足够的摩擦半径来匹配大排量车型的制动卡钳夹紧力。

　　盘体厚度设定为5mm，这个厚度既能够保证连续制动下的结构刚度，避免高温下出现翘曲变形导致的刹车抖动，又不会过度增加轮端重量，影响悬挂的响应速度。中心安装区域的内孔直径为105mm，能够适配对应车型的前轮轮毂轴套尺寸，法兰安装面直径120mm，沿圆周均匀布置六个M6规格的螺栓安装孔，孔位的位置度公差严格控制在0.05mm以内，保证安装后盘体的端面跳动量符合制动系统的装配要求，避免制动时出现踏板抖动、异响等问题。

　　半浮式的结构设计是这款制动盘的核心特点，不同于固定式制动盘直接与轮毂刚性连接，半浮结构允许盘体在受热膨胀时存在微小的径向浮动量，能够有效抵消连续高强度制动下盘体因温度升高产生的热变形，避免制动盘出现热应力集中导致的开裂，同时也能补偿轮毂、卡钳安装时的微小位置偏差，让制动片与盘体的接触更均匀，减少偏磨现象，延长摩擦片与制动盘的使用寿命。

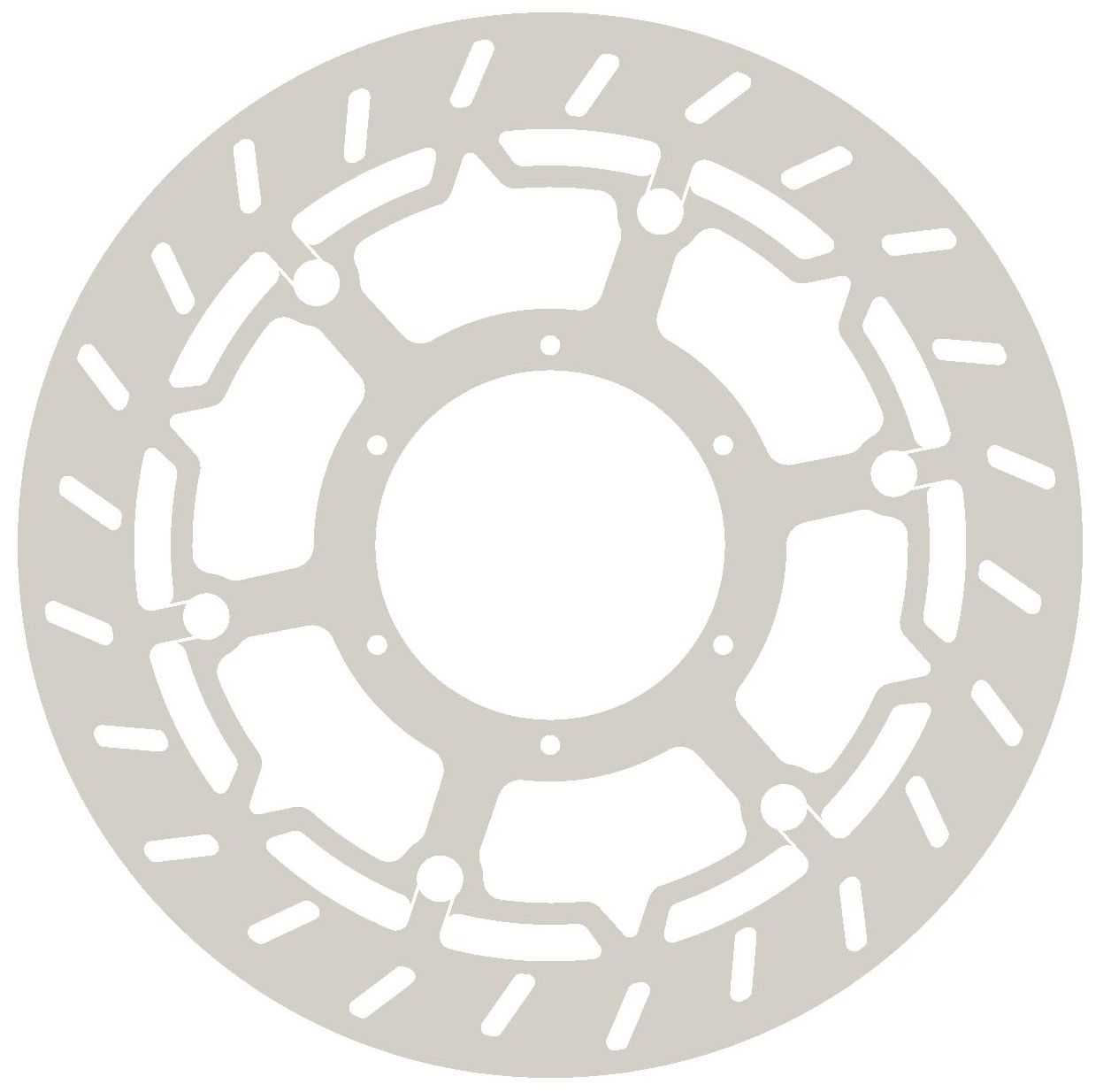

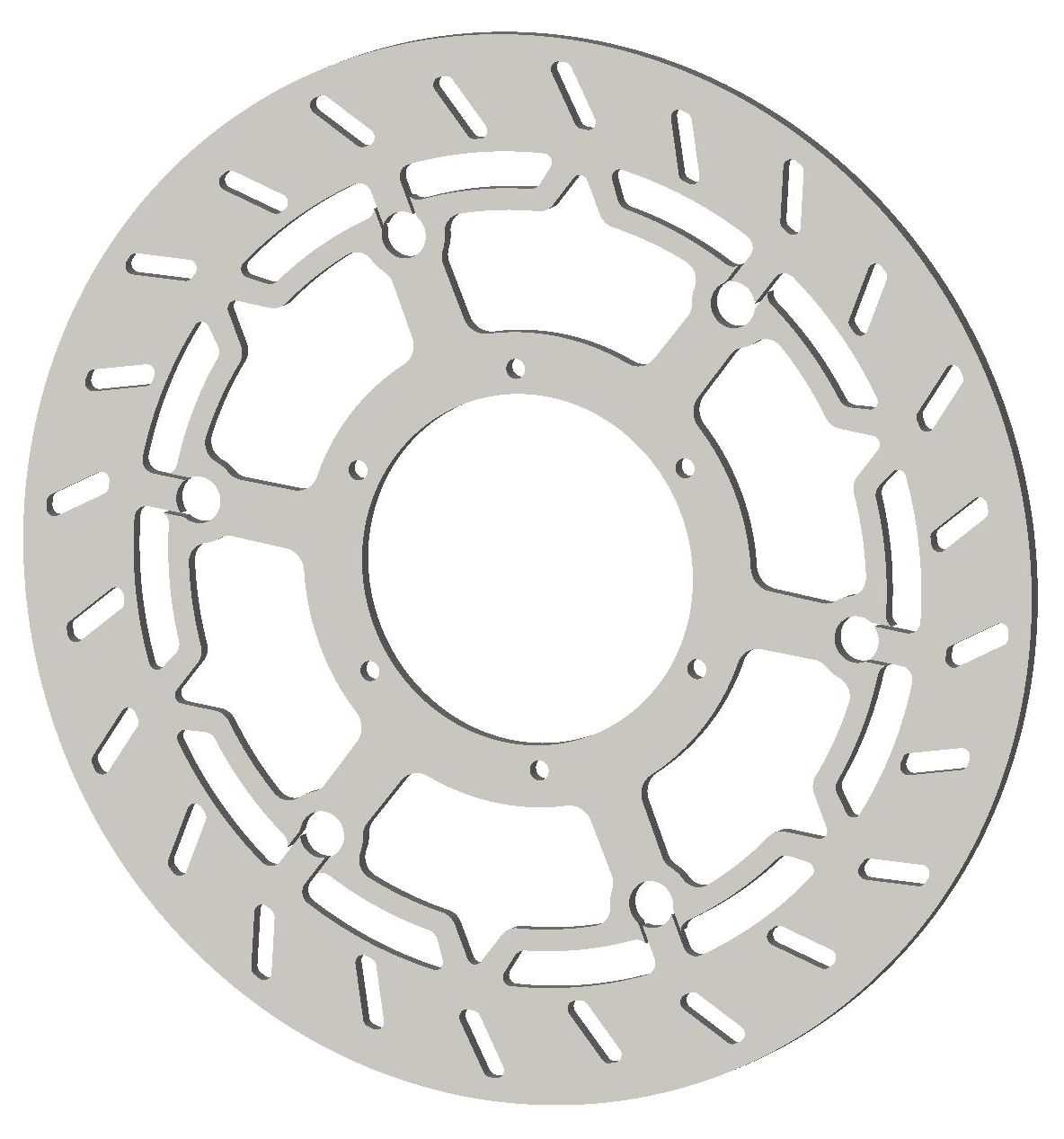

　　盘体的通风与减重结构设计也经过多轮优化，沿圆周方向布置的多组长条形散热槽，在车辆行驶时能够引导气流穿过盘体，快速带走制动摩擦产生的热量，降低制动盘的工作温度，避免热衰减现象的出现。同时这些开槽结构也能够在制动时刮除制动片表面的磨屑，避免磨屑在摩擦面堆积导致的制动力下降，雨天行驶时还能快速排走盘面的水膜，缩短湿滑路面的制动距离。盘面上的异形镂空结构在保证整体结构强度的前提下，尽可能去除了非受力区域的材料，进一步降低了盘体重量，减少簧下质量，提升车辆的操控灵活性。

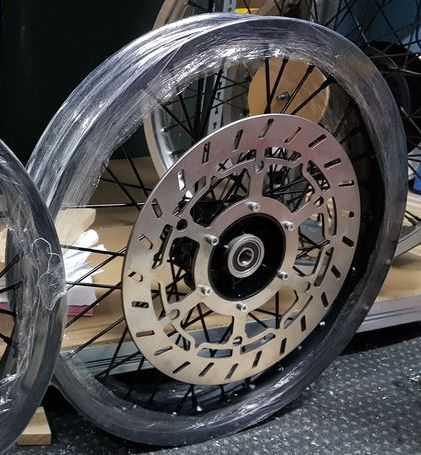

　　从实际应用场景来看，这款制动盘适配多款中大排量拉力车型与多功能街车的前轮安装位，能够匹配对向四活塞辐射式卡钳的制动需求，在日常公路行驶、非铺装路面穿越等不同工况下，都能提供稳定线性的制动力输出。设计过程中充分考虑了不同车型的安装兼容性，安装孔位的布局、法兰面的贴合尺寸都经过实际装车验证，能够直接替换对应车型的原厂前制动盘，不需要额外修改轮毂或卡钳的安装位置。

　　在摩擦面的平面度设计上，整个制动摩擦区域的平面度公差控制在0.02mm以内，保证制动片与盘体能够实现全面贴合，避免局部接触导致的制动抖动与局部过热。盘体边缘的去毛刺处理与圆角过渡，也避免了安装与使用过程中出现锐边割伤的风险，同时减少了应力集中点，提升盘体的抗疲劳强度。六个安装孔周边都做了局部加厚处理，保证螺栓连接区域的结构强度，避免长期制动震动下安装孔出现开裂、变形等问题。

　　对于结构设计从业者来说，这类制动盘的建模过程需要重点关注安装基准的统一，以中心孔轴线作为整个模型的设计基准，所有安装孔位、摩擦面的形位公差都围绕这个基准进行标注，才能保证后续生产加工出的零件能够顺利装配。同时在建模时需要预留合理的热膨胀间隙，半浮结构的浮动量设计需要结合材料的热膨胀系数计算，既要保证足够的浮动空间抵消热变形，又不能间隙过大导致制动时出现盘体晃动、异响等问题。

　　从设备选型的角度来看，这款制动盘的尺寸参数与安装规格，能够为同级别车型的制动系统改装、原厂配件替换提供准确的三维参考，设计人员可以直接基于这个模型进行卡钳匹配、轮毂安装空间校核等工作，减少重复建模的工作量，提升设计效率。盘体的散热槽布局、镂空结构的形式，也可以作为其他同规格制动盘设计的参考，在保证结构强度的前提下优化散热性能与减重效果。
