车载双单元倒相式低音炮结构设计

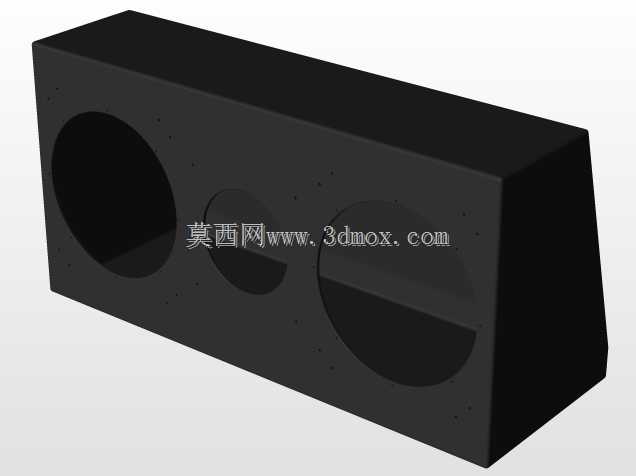

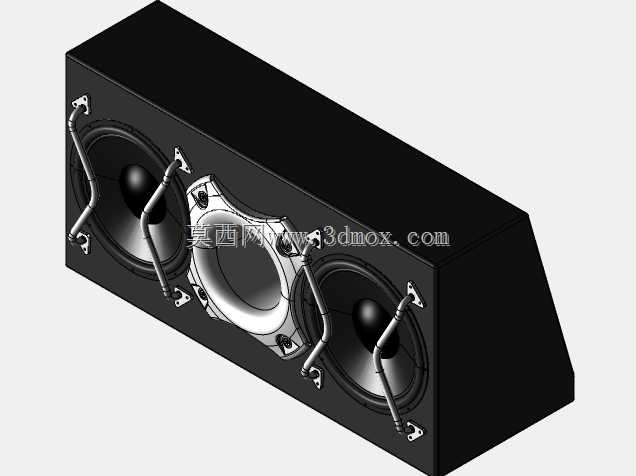

　　在车载音响改装与整车声学配套领域，低音单元的布局与箱体结构直接决定了车内低频音效的下潜深度与声场饱满度，这款双单元倒相式低音炮的结构设计，完全围绕车载安装场景的实际约束展开。从安装边界来看，整体采用梯形楔式箱体结构，而非传统方正箱体，核心考量是适配多数乘用车后备箱轮拱上方的倾斜安装面，箱体后侧的倾斜角度可以完全贴合后备箱侧围的钣金斜面，无需额外制作转接支架就能最大化利用后备箱的边角闲置空间，不会过多侵占行李存放区域，箱体正面的安装面保持垂直朝向车内方向，保证低频声波可以无遮挡地向座舱内部传递。

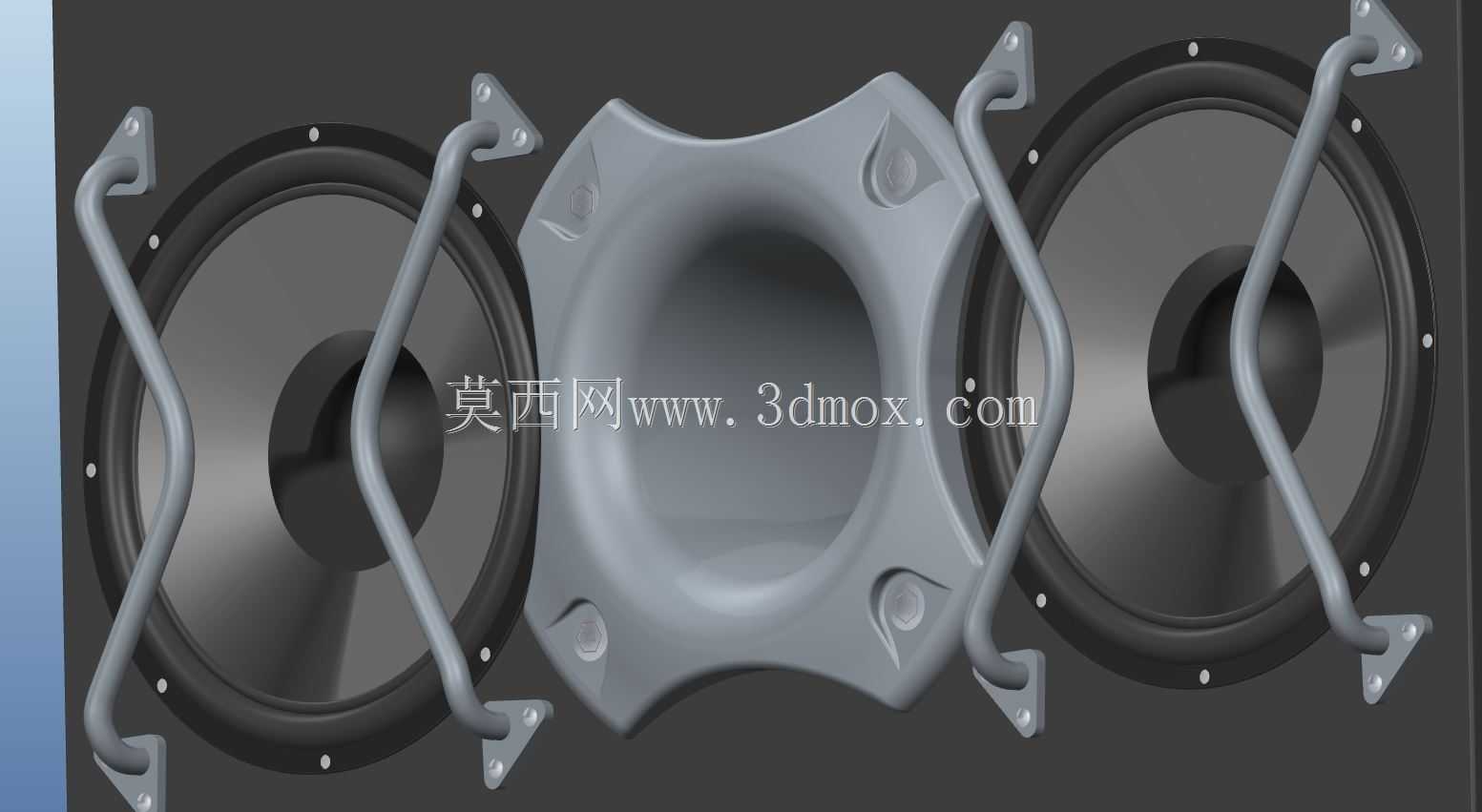

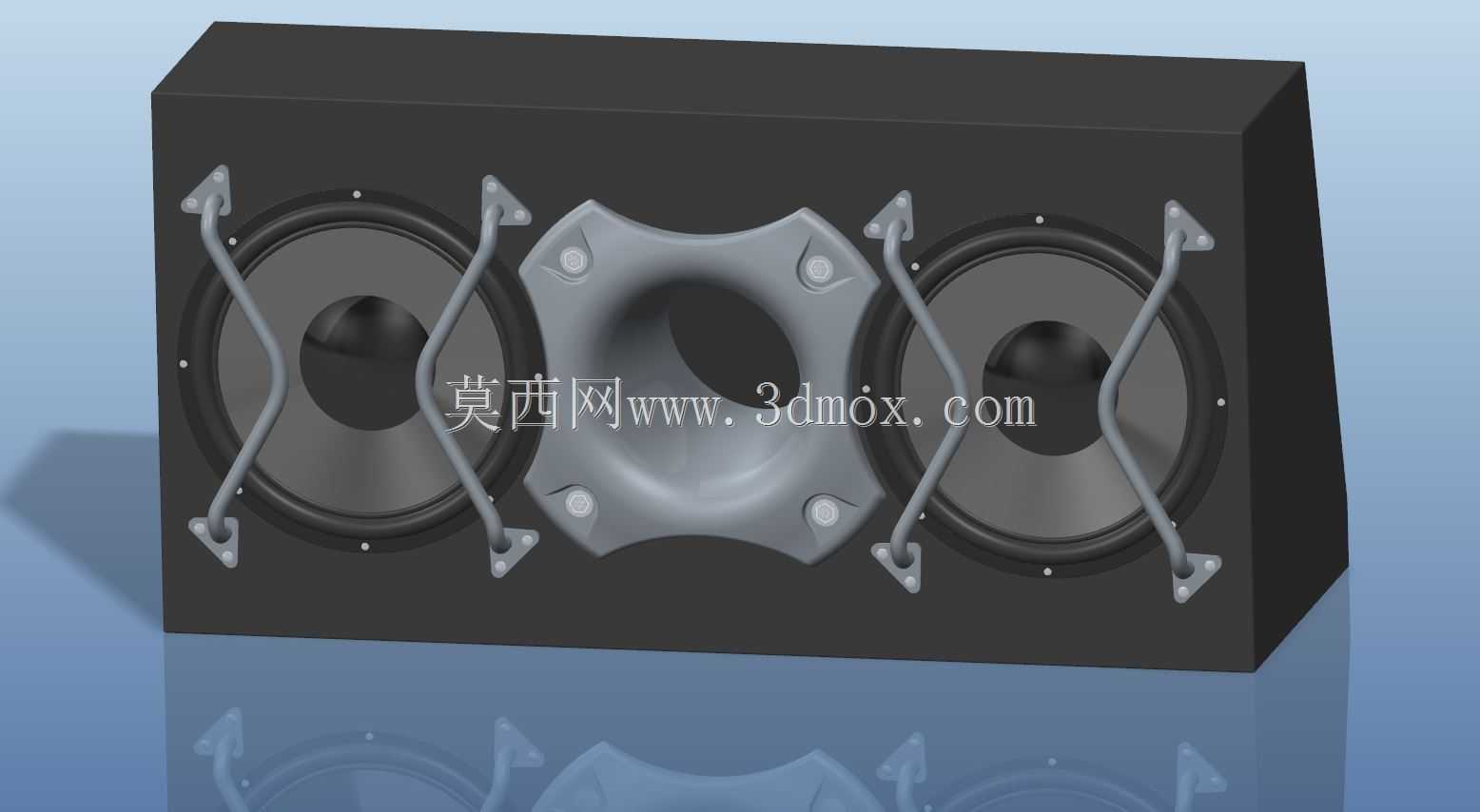

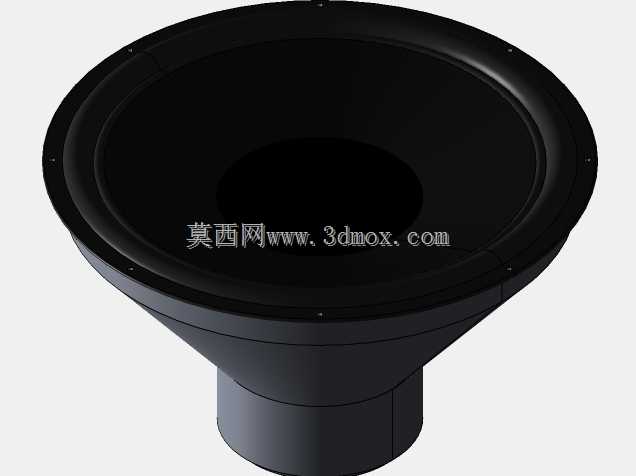

　　从功能特性层面，这款低音炮采用双低音单元对称布局，中间集成大口径倒相管结构，区别于传统单单元密闭式箱体，双单元的对称排布可以让两个振膜的反向振动作用力在箱体内部相互抵消，大幅降低大音量下箱体自身的谐振抖动，不需要额外增加过多的加强筋结构就能控制箱体形变，兼顾结构强度与整体重量控制。中间的倒相管采用异形一体化成型结构，而非常规圆形管材，这种设计可以在有限的箱体宽度内拉长倒相通道的有效长度，拓展低频下潜的频率下限，同时倒相管的进出口做了圆弧过渡处理，能避免高速气流通过时产生的风噪，提升低频输出的纯净度。

　　在设计思路上，箱体的板材拼接处全部采用止口定位结构，而非简单的平面对接，装配时可以快速定位各块板材的相对位置，拼接后涂胶密封的接触面积更大，能杜绝箱体接缝处的漏气问题，要知道低音箱体的气密性直接影响低频的阻尼特性，哪怕是细微的缝隙都会导致低频松散无力。单元固定位的周边预设了内嵌式的螺丝安装柱，安装柱与箱体板材一体成型，螺丝锁紧时不会出现板材开裂的问题，同时每个单元的安装面都预留了密封胶条的安装槽，装配时嵌入环形泡棉胶条就能保证单元与箱体之间的密封性能。箱体正面的金属固定支架采用波浪形弯折结构，一方面可以作为单元的防护结构，避免后备箱放置的行李磕碰振膜，另一方面支架的固定点均匀分布在单元周边，不会遮挡振膜的有效发声面积，金属支架的表面做了钝化处理，长期在后备箱的潮湿多尘环境下使用也不会出现锈蚀掉漆的问题。

　　从实际使用场景来看，这款结构的低音炮既可以用于后装市场的汽车音响改装，也可以适配部分主打运动属性的车型作为原厂配套音响部件，箱体的底部预设了通用的安装固定孔位，可以通过螺栓直接固定在后备箱的钣金安装点上，也可以搭配专用的固定绑带进行无损安装，不需要对车身钣金进行打孔切割。在声学性能匹配上，双单元的并联阻抗设计可以适配市面主流的车载单路功放输出参数，倒相管的调谐频率经过结构计算，刚好匹配车载环境下的低频增益特性，不会因为座舱空间的狭小导致低频浑浊轰头。箱体的整体尺寸控制在车载安装的通用范围内，宽度适配多数紧凑型车到中型车的后备箱侧围空间，高度不会遮挡后备箱的隔板安装位，安装完成后可以正常使用后备箱的储物隔板，不会影响后备箱的日常使用功能。

　　细节结构上，箱体的接线端子设置在箱体侧面的凹陷区域，接线完成后插头不会突出于箱体表面，避免安装时插头与车身钣金发生挤压导致线路破损，端子周边做了密封胶圈设计，擦拭后备箱或者遇到液体泼溅时不会出现接线短路的问题。箱体的外表面做了哑光耐磨处理，长期放置行李摩擦也不会出现明显的划痕，边角位置全部做了圆弧过渡，安装和搬运过程中不会划伤车辆内饰或者操作人员的手部。
