Lite款集成式便携供电电池盒结构设计

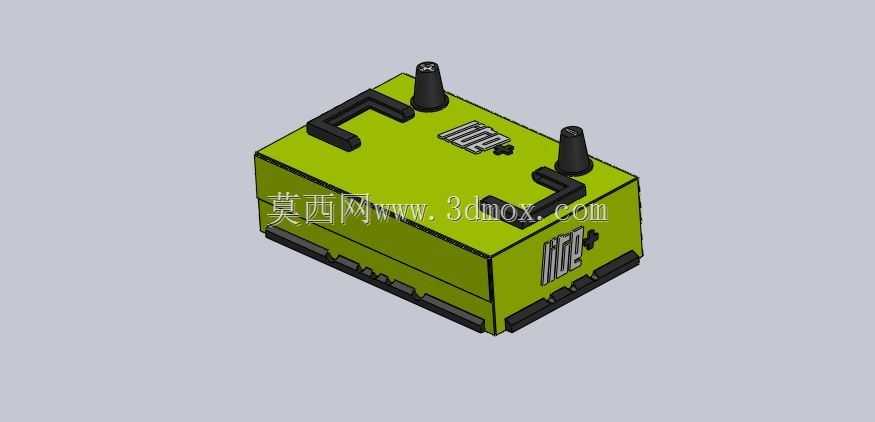

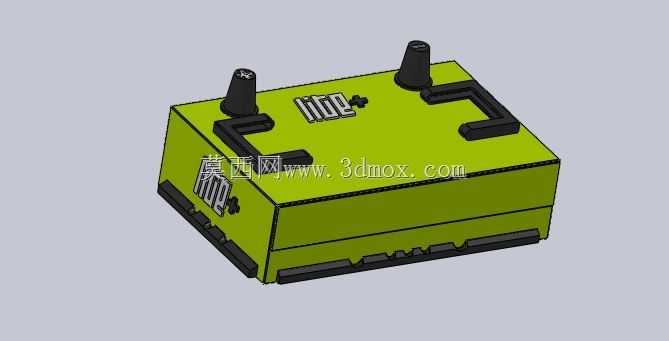

　　在户外便携检测设备、小型传感采集终端、DIY电子改装项目这类需要脱离市电供电的场景里，电池盒从来不是简单的容器，它既要承担电芯固定、电路防护的基础作用，还要兼顾接线便利性、结构抗冲击性以及和配套设备的安装适配性，这款Lite款电池盒的设计，正是围绕这类分散式小功率供电场景的实际需求展开的。从结构布局来看，这款电池盒采用上下扣合的分体式壳体设计，主体腔体预留了标准规格电芯的排布空间，内部可以根据供电需求适配单节或者多节串联/并联的圆柱电芯，腔体边缘做了限位筋条设计，电芯装入后不会在腔体内部晃动，避免设备移动过程中电芯移位导致的接触不良问题。壳体顶部设置了两个凸起的接线端子座，端子座做了加高处理，一方面可以让接线位置远离壳体表面，

　　减少接线后导线弯折对焊点的拉扯应力，另一方面端子座周围的凸起挡边可以形成物理防护，避免外接物体直接触碰接线部位造成短路风险，端子旁的标识区域做了凹凸刻字处理，不用额外粘贴标签就能清晰区分正负极，在光线不佳的作业环境里也能快速完成接线，避免接反极性烧坏后端设备。壳体侧面的卡扣式结构替代了传统螺丝固定的方式，日常更换电芯的时候不需要借助工具，直接拨开卡扣就能打开上盖，同时卡扣的扣合量做了合理设计，扣合后上下盖之间的缝隙均匀，不会出现松脱晃动的情况，壳体底部设置了多道平行的防滑卡槽，既可以在将电池盒粘贴固定在设备表面时增加背胶的接触面积提升粘接强度，也可以适配配套的滑轨安装座，直接卡入标准宽度的安装导轨里，不需要额外打孔就能完成固定，

　　适配不同设备的安装需求。从外形尺寸来看，这款电池盒的整体轮廓做了圆角处理，没有尖锐的棱角，在便携携带过程中不会刮蹭设备外壳或者收纳包，整体体积控制得比较紧凑，不会占用过多的设备内部空间，壳体壁厚做了均匀化设计，既保证了足够的结构强度，在受到日常磕碰的时候不会出现壳体开裂的情况，也不会因为壁厚过大造成整体重量超标，适配便携设备对重量的控制要求。在实际使用过程中，这款电池盒可以直接作为小型传感节点的独立供电单元，比如在农业环境监测的土壤温湿度传感器、工业现场的临时振动检测传感器这类场景里，不需要布设供电线路，将电池盒和传感器主体固定在一起，就能实现长达数月的连续供电；也可以作为DIY电子项目的供电模块，比如小型遥控装置、

　　便携照明设备的电源载体，接线端子的设计可以快速对接不同的负载电路，不需要额外焊接电源接口。设计过程中也充分考虑了不同使用环境的适配性，壳体的合模缝位置做了错位挡边设计，可以阻挡日常使用中的泼溅水和灰尘进入腔体内部，提升在户外复杂环境下的使用可靠性，顶部的两个接线端子之间预留了足够的安全间距，即使在潮湿环境下使用也不会出现极间爬电的问题。和市面上常见的简易电池盒相比，这款设计没有采用外露的弹簧接触片结构，而是通过接线端子直接引出电极，一方面可以降低接触电阻，减少大电流放电时的接触压降，提升供电效率，另一方面也避免了弹簧片长期使用后氧化松动导致的接触不良问题，整体结构的耐用性更强。在三维建模过程中，所有的配合面都做了公差预留，上下盖扣合后不会出现过紧难以打开或者过松容易脱落的问题，内部的电芯限位筋尺寸也按照电芯的标准公差范围做了适配，不同品牌的同规格电芯都可以顺利装入，不会出现卡滞或者松动的情况，安装边界的设计也兼顾了多种固定方式的需求，不管是背胶粘贴、螺丝固定还是导轨卡装都能适配，不需要对壳体进行二次加工就能满足不同场景的安装要求。
