3D打印机用可调式接近传感器安装支架

　　在桌面级FDM3D打印机的日常运行中，打印平台的Z轴零点定位精度直接决定首层附着效果，不少用户都遇到过首层过薄堵头、首层过厚翘边的问题，根源就在于接近传感器的安装位置无法灵活适配不同厚度的打印平台、不同长度的喷嘴工况。这款可调接近传感器支架，正是针对这类现场调试痛点设计的安装结构，解决了传统固定式传感器支架无法微调、适配性差的问题。

　　从实际使用场景来看，这类支架主要安装在3D打印机的挤出头热端侧旁，随挤出机构做X/Y向同步运动，在打印前的自动调平流程中，传感器随喷头移动到平台上方的预设检测点位，通过非接触式感应触发信号，给控制系统反馈当前位置的平台高度数据，最终拟合出平台的倾斜平面，实现打印过程中的Z轴高度动态补偿。不少DIY机型或者改装机型的原有传感器安装位是固定孔位，一旦更换了不同规格的喷嘴、加装了PEI磁性平台、或者更换了不同厚度的热床玻璃板，传感器的触发距离就会偏离最佳区间，要么触发过早导致喷嘴撞平台，要么触发过晚导致首层打印高度过高，这时候就需要可微调的安装支架来适配工况变化。

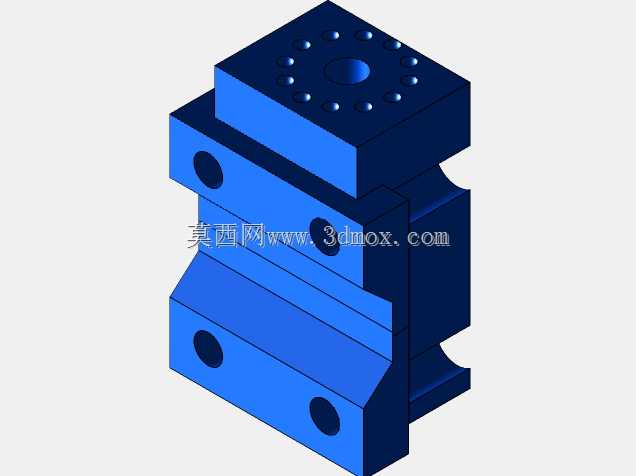

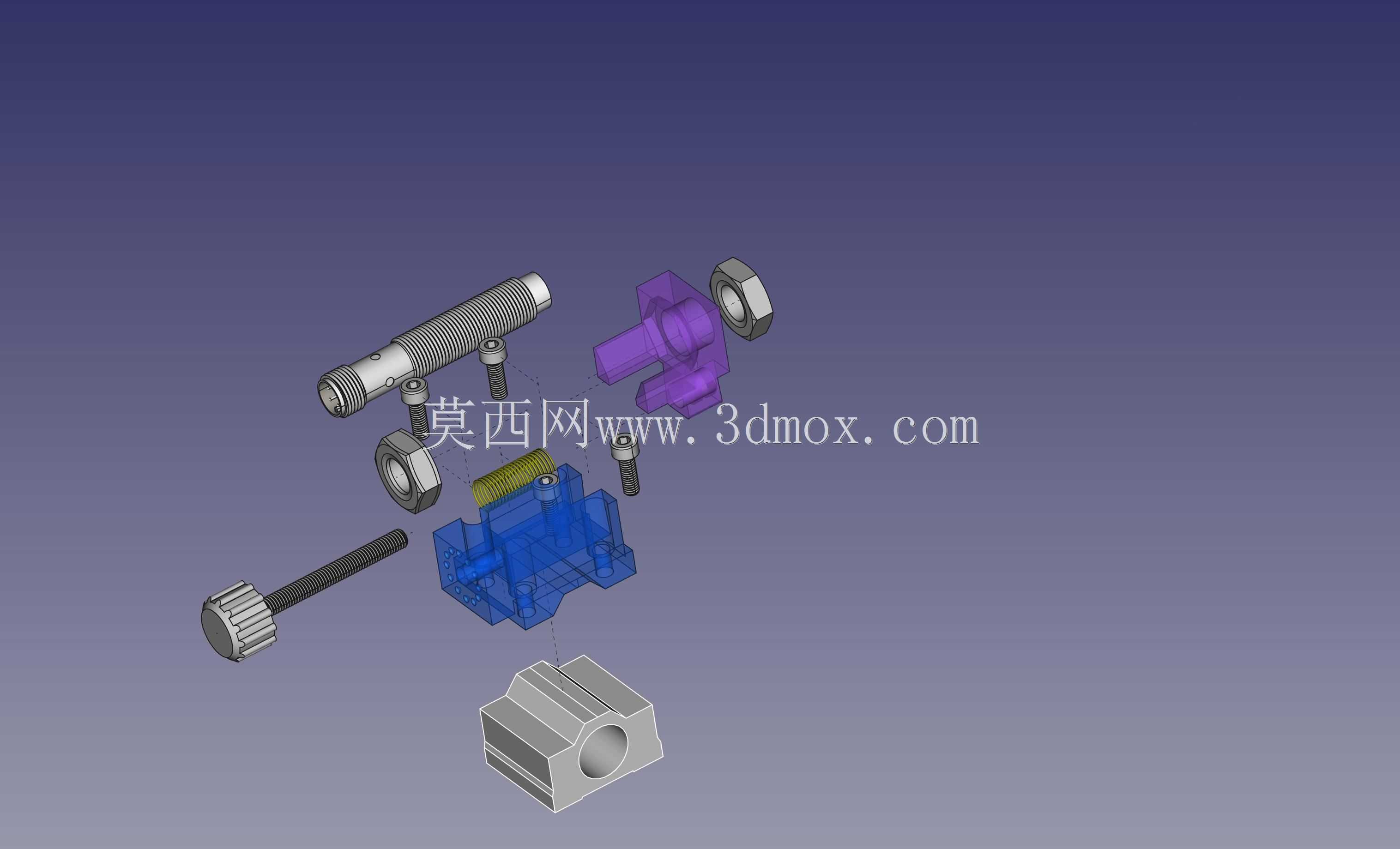

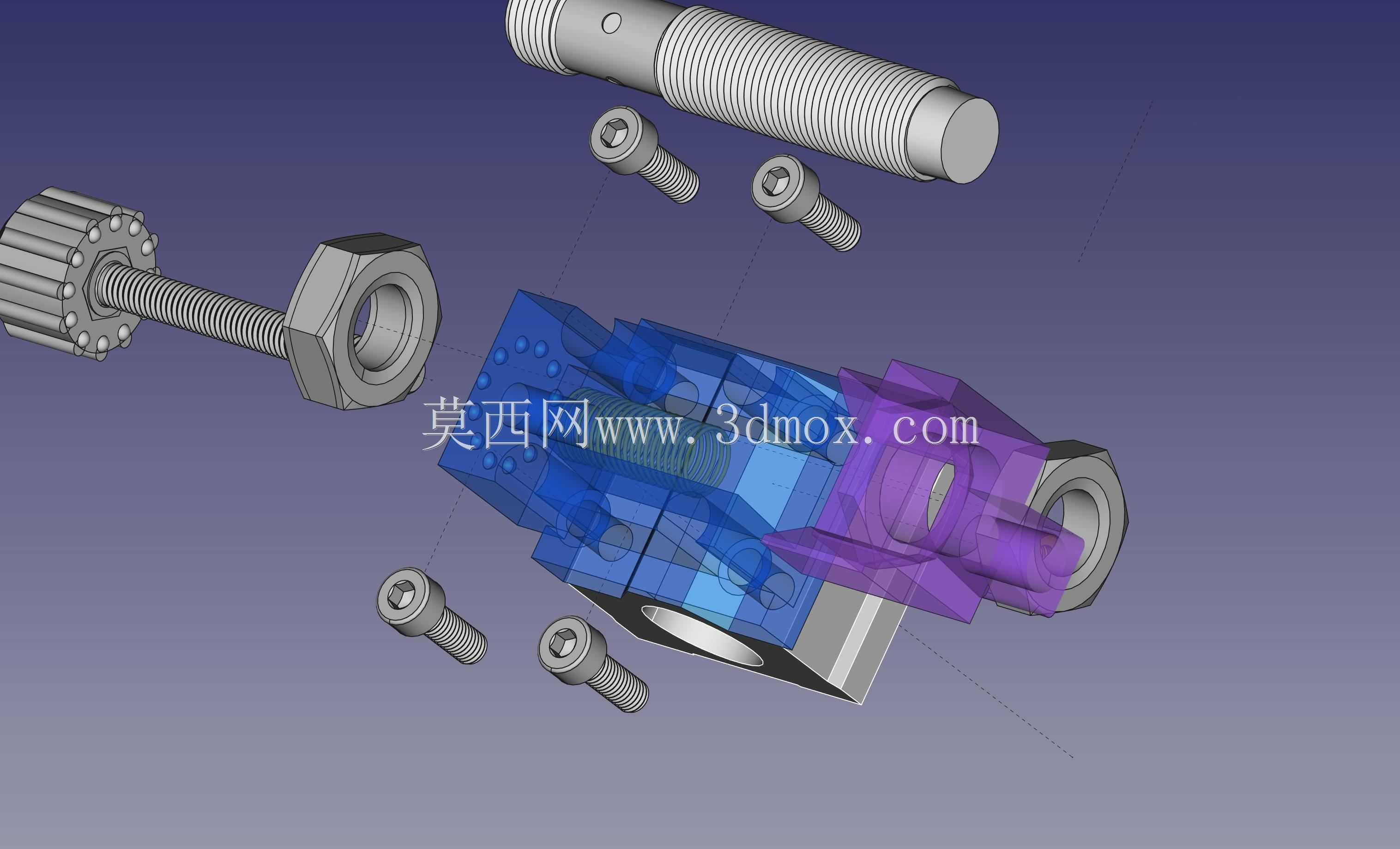

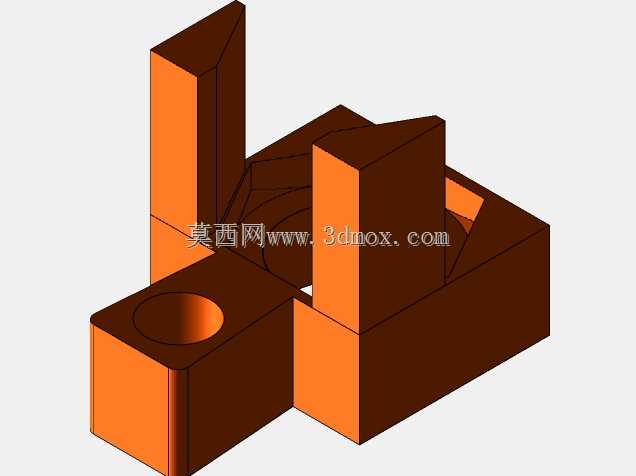

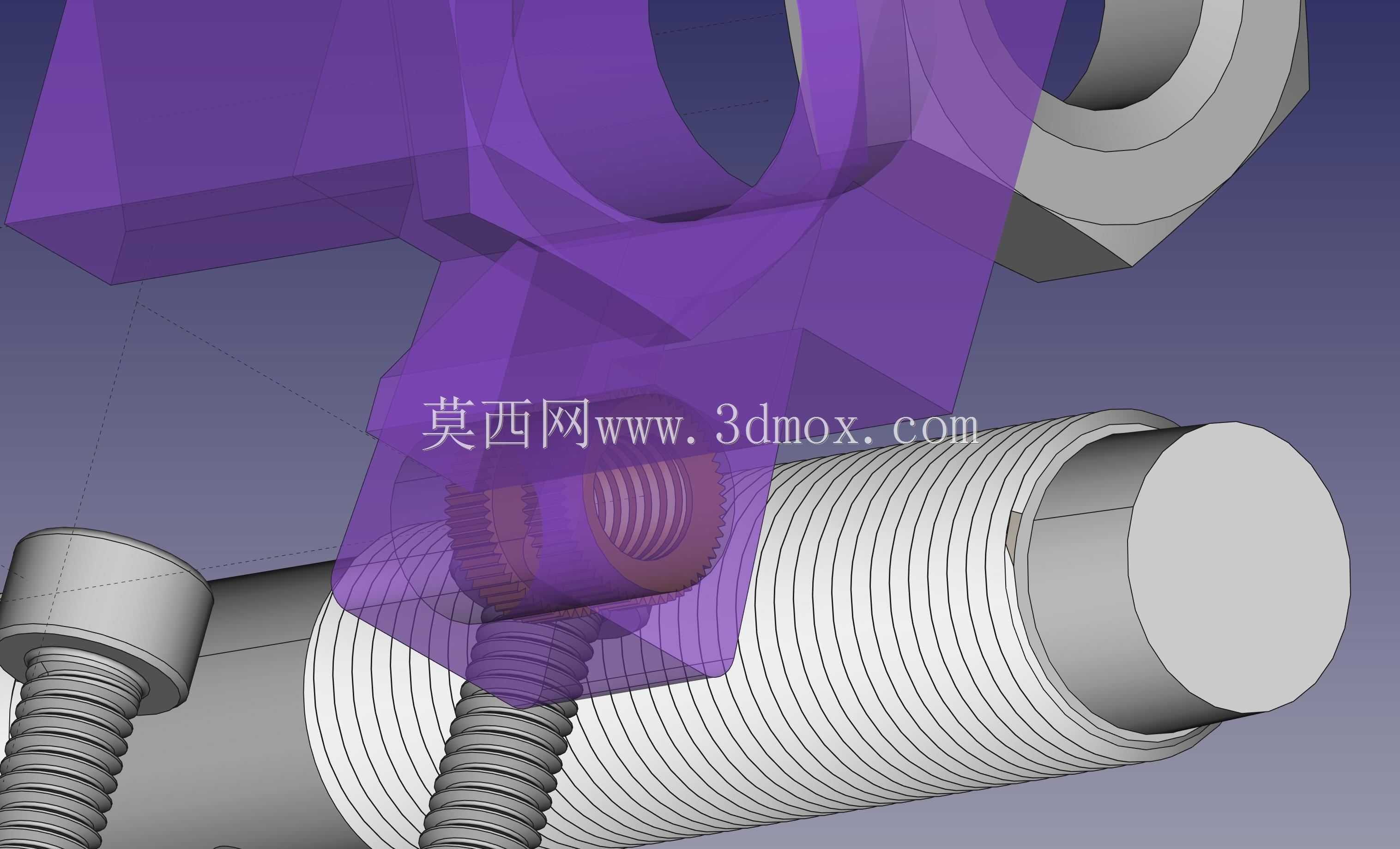

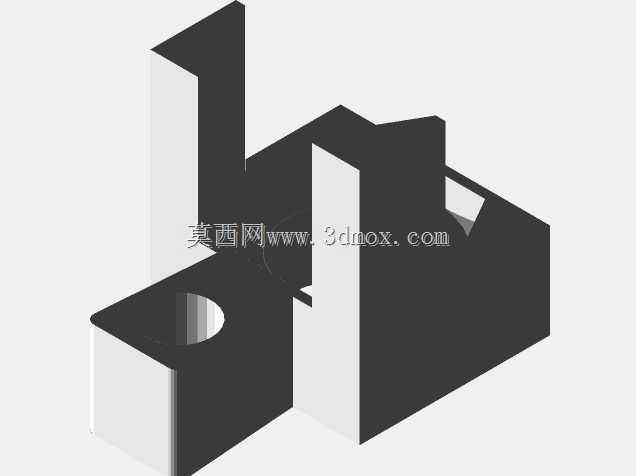

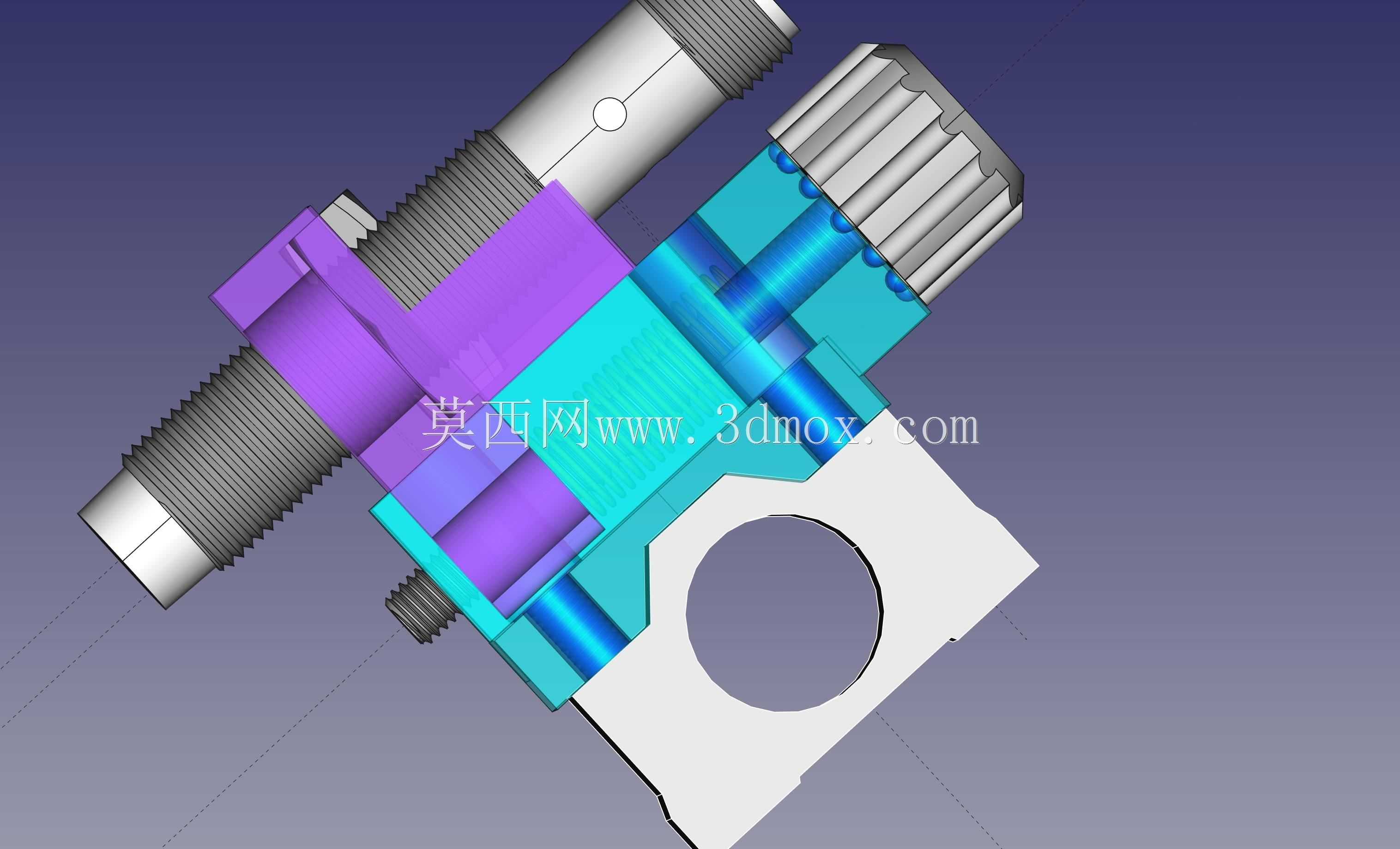

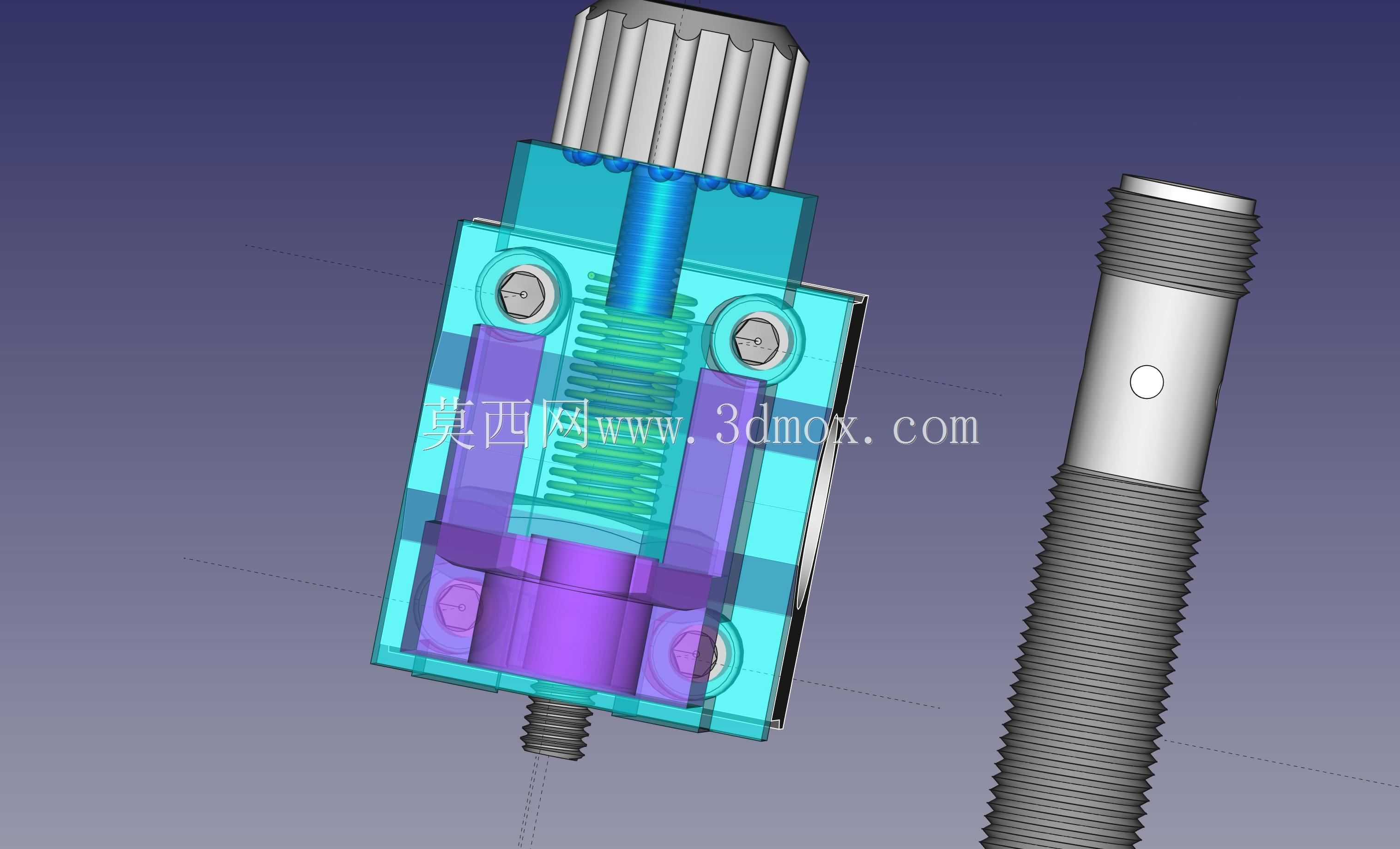

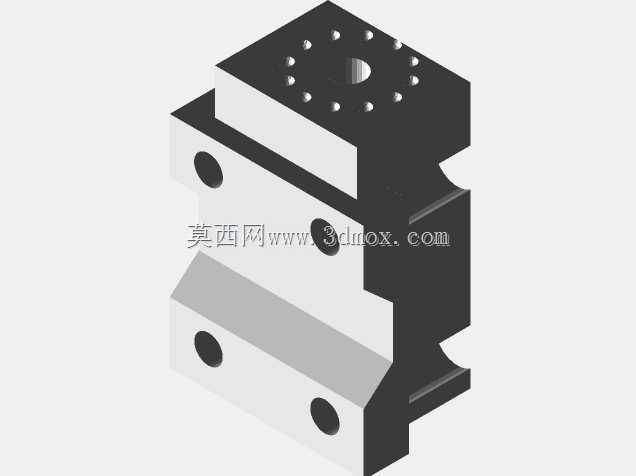

　　这款支架的核心设计思路是采用多档位步进式调节结构，总共设置12个调节档位，单档位的调节步距为0.067mm，总调节行程可以覆盖绝大多数改装场景下的位置补偿需求，调节时不需要额外的塞尺或者测量工具，只需要拨动调节卡位就能实现定量的位置调整，相比传统的长圆孔滑动调节结构，这种档位式调节不会因为设备运行中的振动出现位置滑移，长期运行的定位稳定性更好。支架的主体结构分为两个部分，一部分是传感器夹持座，采用环抱式结构适配常用的圆柱形螺纹接近传感器，侧面设置锁紧螺钉，可以适配不同外径的标准传感器，不需要额外加工转接套；另一部分是设备安装座，预留了标准的安装孔位，可以直接固定在多数挤出机的铝型材安装面上，也可以通过转接片适配不同的喷头固定结构。

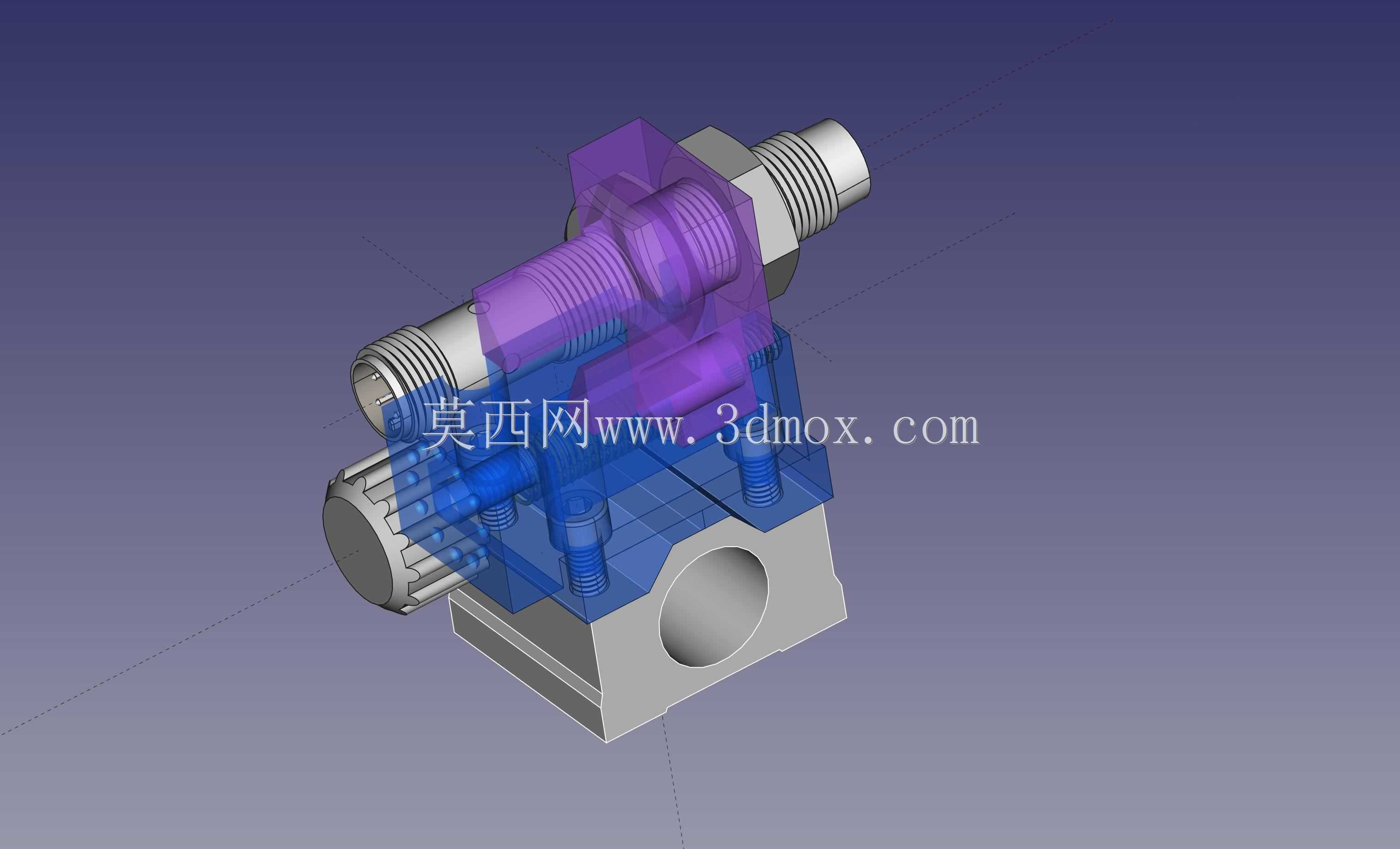

　　从安装边界尺寸来看，支架整体采用紧凑化设计，安装后不会超出挤出头的最大运动轮廓，不会在打印过程中和打印机的框架、打印件发生干涉，传感器安装后的轴线和喷嘴轴线保持固定的平行间距，这个间距经过校准，确保传感器触发时的位置和喷嘴实际打印位置的偏差在控制系统的补偿范围内，不会因为偏移导致调平数据失真。支架的结构设计充分考虑了3D打印的加工工艺性，没有大角度的悬空结构，不需要额外添加支撑就能打印成型，打印时采用0.1mm层厚、40mm/s的打印速度就能获得足够的结构强度，夹持部位的壁厚经过优化，既不会因为壁厚过薄导致锁紧传感器时出现开裂，也不会因为壁厚过厚导致打印时间过长、材料浪费。

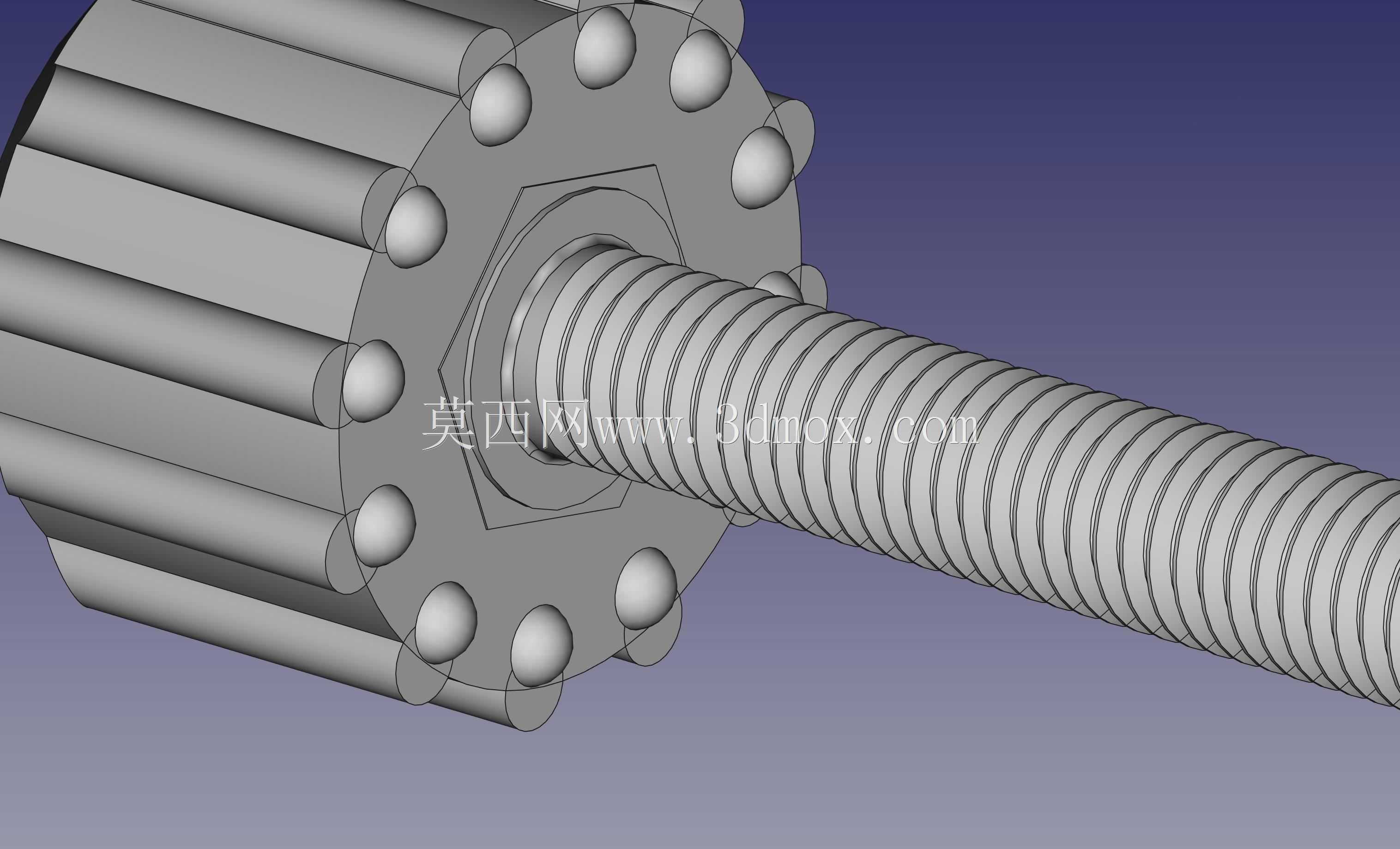

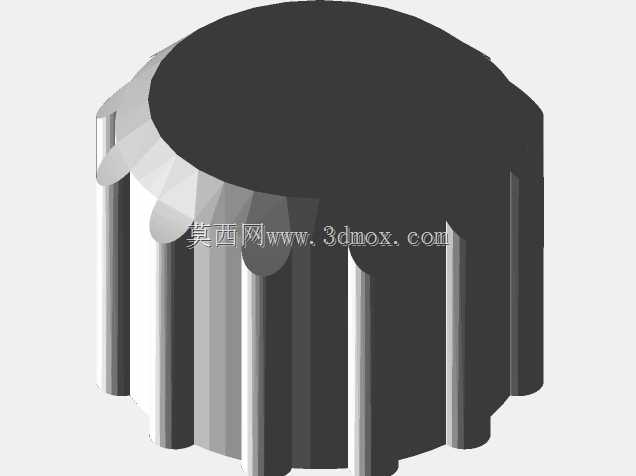

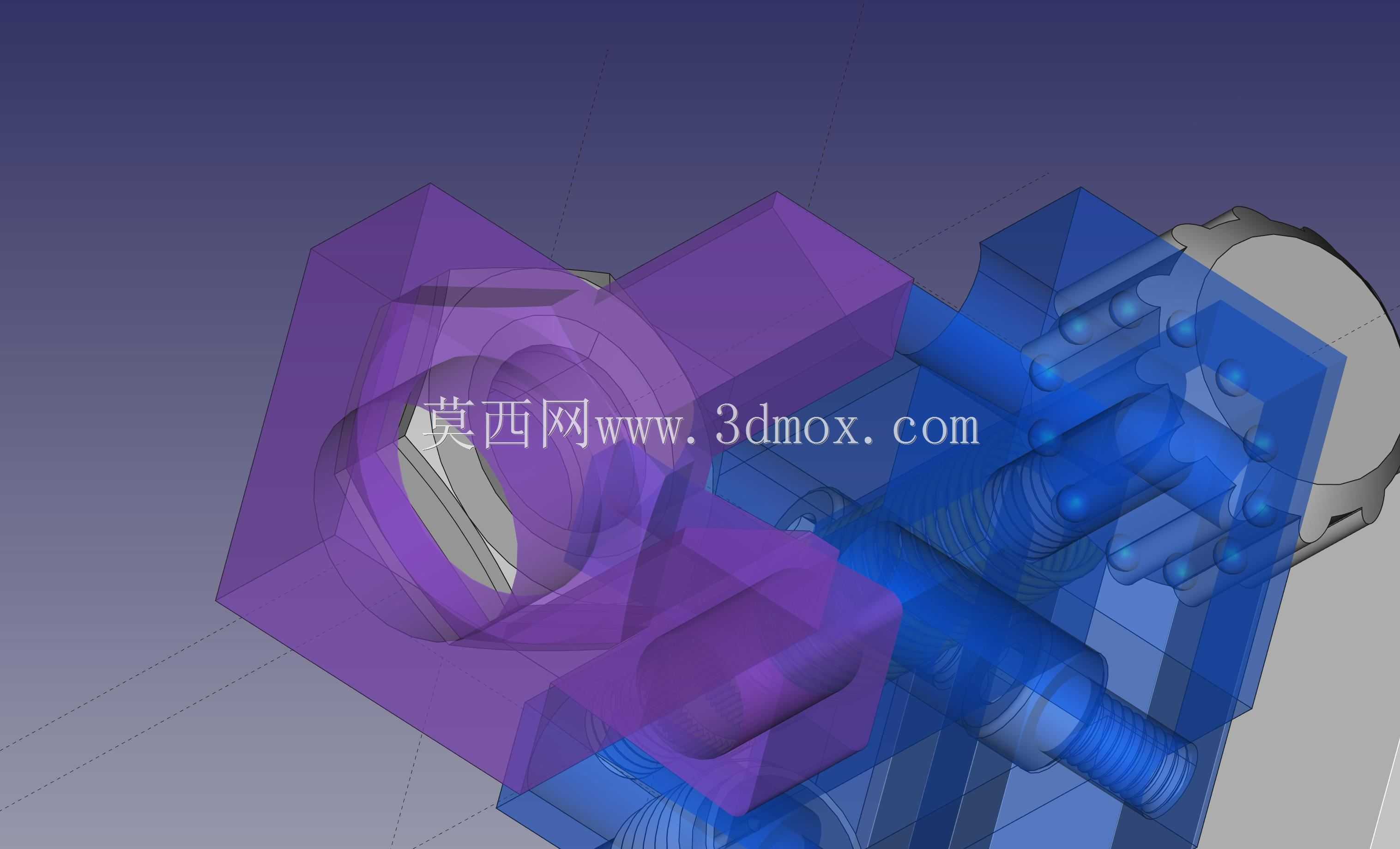

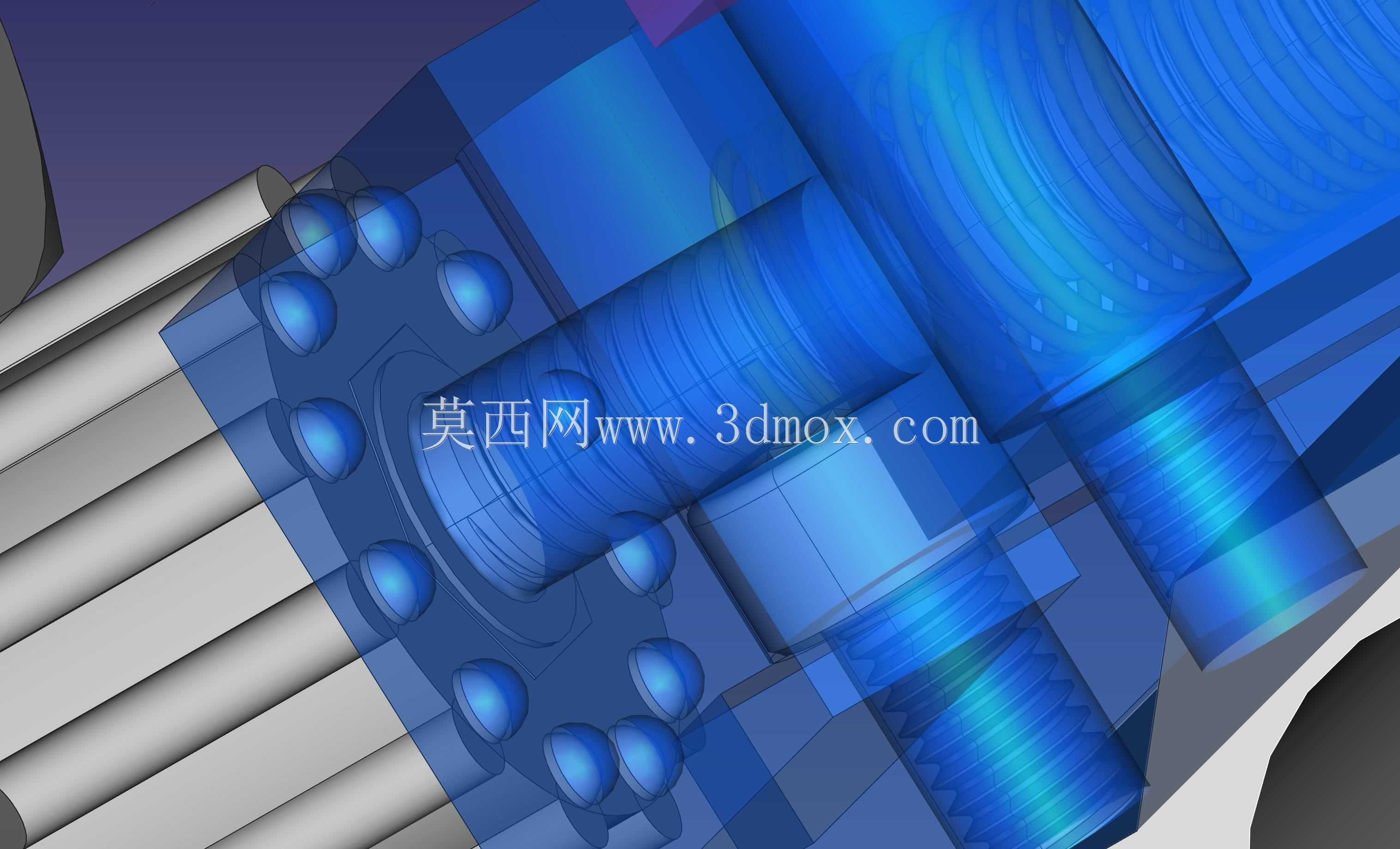

　　在实际调试过程中，用户可以先将支架固定在挤出机构上，初步锁紧传感器后，通过档位调整逐步改变传感器的伸出长度，直到传感器的触发距离处于额定检测区间的中间位置，此时不管是平台厚度出现小幅变化，还是喷嘴因为长期使用出现磨损缩短，都可以通过快速调整档位来重新匹配最佳触发位置，不需要重新钻孔或者打磨支架，大幅降低了设备调试的时间成本。支架的卡位结构采用梯形止退设计，调节时的阻尼感适中，既可以徒手拨动调整，也不会因为设备长期运行的往复振动导致档位自行跳变，相比螺丝锁紧的调节结构，这种档位结构在调整时不需要额外工具，在设备日常维护时可以快速完成校准。

　　从结构强度角度考虑，支架的受力部位都做了加厚处理，传感器锁紧时的应力不会传递到安装卡位上，长期使用不会出现塑料蠕变导致的位置偏移，安装座的连接孔采用沉头设计，锁紧螺丝的头部不会突出支架表面，避免运动过程中刮碰线路或者其他结构件。整个支架的外形没有尖锐的棱角，所有边角都做了圆角过渡，安装操作时不会划伤手部，也不会勾到挤出头的加热线、热敏电阻线材，提升了设备改装后的安全性。
