埃尔加托河外接自定义功能小键盘结构设计

　　做结构设计这几年，经手的外设类结构件不算少，这类紧凑型功能按键模组，最早是在直播导播工位、工业设备现场操控台、音视频剪辑工作站里见到的，很多场景下主键盘的按键排布没法贴合高频操作需求，额外加一组可自定义映射的独立按键，能把常用的宏命令、快捷操作、场景切换动作都集中在抬手就够得到的区域，不用在全尺寸键盘上跨区找键，长时间操作的疲劳度能降不少。

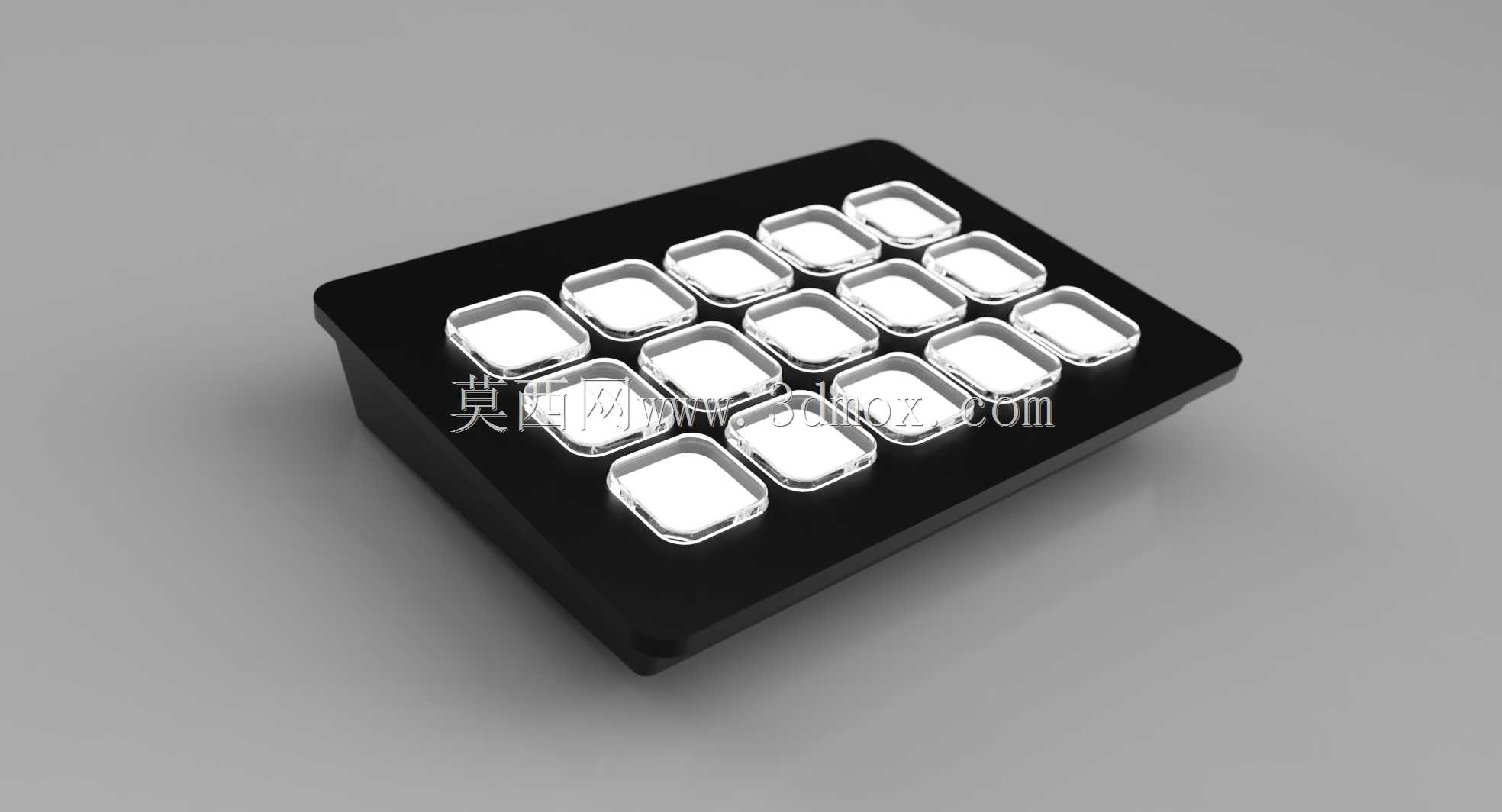

　　这次做的这款16键独立按键模组，整体采用斜切边角的矩形基座设计，外壳做了微弧收边，没有尖锐的直角棱边，放在桌面或者设备操作台上不会刮蹭线缆或者操作人员的手腕。基座整体的长宽比例控制在4:3左右，厚度从前端到后端做了3度左右的抬升倾角，这个角度是参考了人手自然放置时的腕部角度定的，手指搭在按键上的时候不需要刻意下压腕关节，连续操作两三个小时也不会有明显的酸胀感。按键部分统一采用带圆角的方形键帽，每颗键帽的边缘都做了环形透光槽，键帽本身是半透磨砂材质，下方的背光可以均匀从键帽边缘漫出来，不会出现局部亮斑晃眼的问题，哪怕是在光线偏暗的设备机房或者导播间里，也能快速定位每颗按键的位置，不会按错。

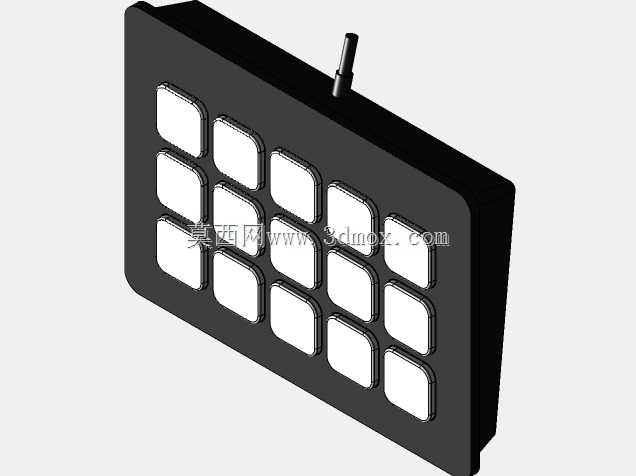

　　排布上16颗按键分成4行4列的矩阵布局，相邻按键的中心间距留足了19mm，这个尺寸是参考了常规机械键盘的按键间距定的，既不会因为间距太小导致按相邻键的时候误触，也不会因为间距太大让手指移动幅度过大影响操作效率。基座内部的结构做了分层设计，最上层是按键定位板，每颗按键的安装位都做了定位凸台，装配的时候不需要额外治具就能把按键模组卡准位置，定位板下方是PCB安装腔，预留了走线槽和主控芯片的安装位，腔体内壁做了几处加强筋，既可以提升外壳的整体抗扭强度，就算不小心被手肘压到或者从桌面滑落，也不会出现壳体开裂的问题，同时加强筋还能把PCB板和外壳内壁隔开一点距离，避免组装的时候外壳毛刺刮伤PCB上的贴片元件。最下层是底盖，底盖上预留了防滑胶垫的安装槽，四个角的胶垫贴好之后，整个键盘放在光滑的桌面上哪怕快速按动按键也不会移位，底盖同时预留了出线口的位置，可以根据使用场景选择左出线、右出线或者后出线，适配不同的桌面布线需求，不会因为线缆位置别扭影响操作。

　　从实际应用场景来说，这类按键模组除了常见的内容创作、直播导播场景，在工业现场的小型设备操控上也很实用，比如给小型检测设备做手动触发按键、给自动化产线的工位做快捷操作按键，不需要额外做复杂的操作面板，直接把这个模组固定在设备操作台的空余位置，接好通讯线就能用，安装的时候基座底部预留了两个M3的螺丝安装孔，既可以用双面胶粘贴固定在光滑表面，也可以用螺丝锁装在设备面板上，安装边界的容错空间留得很足，就算面板上的开孔有零点几毫米的偏差，也能顺利装上去。按键的触发行程做了1.5mm的短行程设计，触发压力控制在55g左右，按下去的反馈清晰，不会有绵软的空洞感，每颗按键的下方都做了防尘围挡，日常使用的时候灰尘、细碎的杂物不会顺着按键缝隙掉进壳体内部，减少后期维护清理的频率，就算是在车间这类粉尘稍大的环境里用，也能保证较长的使用寿命。

　　建模的时候特意把所有的配合公差都留好了，外壳上下盖的配合采用卡扣加螺丝的双重固定，卡扣的位置均匀分布在壳体四周，扣合之后上下盖之间的缝隙能控制在0.1mm以内，不会出现翘边或者缝隙不均的问题，键帽和定位板之间的间隙留了0.3mm，按键上下活动的时候不会和定位板产生摩擦卡滞，每一个安装位的尺寸都做了公差校验，不管是打样做手板还是后期开模量产，都不需要再反复调整结构尺寸，能省不少前期验证的时间。
