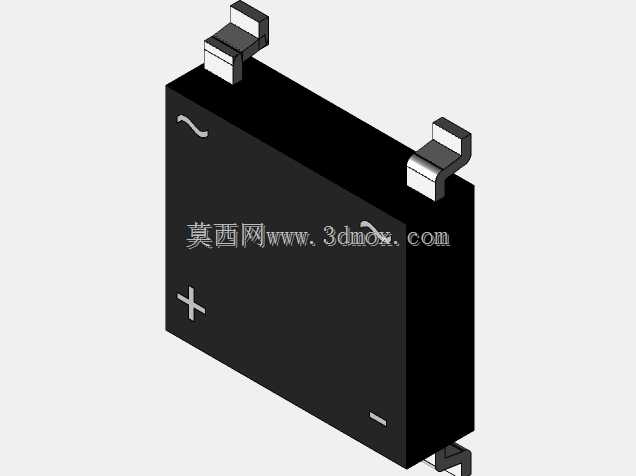

贴片式整流桥电子元器件三维结构

　　做消费类电子板卡布局快十年，经手的贴片整流器件没有上百也有几十款，这次拆解复刻的这款SMD整流桥，是之前给车载辅助电源做板卡适配时反复核对过安装公差的型号，很多刚入行的结构工程师做PCB叠层设计时，总把这类桥堆的占位当成普通贴片二极管处理，最后量产时要么出现引脚共面度超差导致虚焊，要么本体高度超出壳体装配间隙，返工成本压都压不住。先从实际应用场景说，这类桥堆最常出现在小功率AC-DC输入端口，不管是工业传感器的前端供电模块、小型工控板的电源入口，还是车载低功率外设的整流环节，都能看到它的身影，它的核心作用就是把输入端的交流信号整成直流供后级电路使用，相比用四颗独立贴片二极管搭整流电路，集成式桥堆能省掉近三分之一的板上占位，

　　还能避免分立器件排布时的走线压降差，批量焊接的一致性也更好。再说到设计层面的考量，这款桥堆的本体采用方正的塑封结构，两个交流输入引脚和正负极输出引脚采用对称式的弯折贴片设计，引脚的弯折弧度是经过反复验证的，既保证过回流焊时引脚能有足够的形变量抵消热胀冷缩带来的应力，不会出现焊点拉裂的问题，又能让引脚焊盘和PCB的接触面积达到波峰焊、回流焊通用的工艺要求，不需要针对不同焊接工艺调整钢网开口。很多人建模时容易忽略引脚末端的倒角细节，实际量产时这个小结构是方便贴片机吸嘴取料后视觉定位校正的，少了这个倒角，高速贴装时的抛料率会上升至少两个百分点。安装边界这块是结构工程师最需要注意的，

　　这款桥堆的本体长宽尺寸刚好适配常用的10A电流等级贴片桥堆的标准占位，本体高度控制在常规板卡元件安全高度以内，做壳体设计时只要在对应位置预留出不小于本体高度0.2mm的间隙，就不会出现装配时元件顶壳的问题；引脚的伸出长度刚好匹配标准焊盘的外延尺寸，建模时如果把引脚做长了，生成的PCB封装会和相邻走线的安全间距不足，做安规认证时会出现耐压不达标的问题，做短了又会导致焊点吃锡量不足，高低温循环测试时容易脱焊。另外本体表面的极性标识做了内凹处理，不是印刷上去的，这一点建模时也要还原，印刷标识在过波峰焊时容易被助焊剂腐蚀模糊，导致后续维修时极性接反，内凹标识哪怕表面丝印掉了，也能通过触感和视觉识别极性，

　　这是工业级器件和消费级器件很明显的设计差异。还有本体和引脚结合的位置做了台阶式的封胶结构，这个结构是用来提升器件的防潮性能的，在潮热环境下工作时，水汽不会顺着引脚和塑封本体的缝隙渗入内部腐蚀芯片，很多同参数的廉价桥堆就是省了这个结构，在双85测试时绝缘耐压掉得很快，用在户外设备里不到半年就会出现击穿短路的问题。做这类电子元件的三维建模，最忌讳的就是只照着外形画个方块加几个引脚，不考虑实际生产装配的工艺细节，你建出来的模型如果只是看着像，导入PCB装配时就会出现各种干涉问题，要么和旁边的电解电容碰在一起，要么引脚和焊盘对不上，最后导出的工程图根本没法指导生产。之前有个刚毕业的同事做电源板布局，就是随便找了个外形差不多的桥堆模型放进去，结果开钢网的时候按照模型的引脚尺寸开的，回来的器件引脚宽度比模型宽了0.3mm，焊的时候连锡短路，整批板都要返工，耽误了整整一周的交期。所以做这类器件的三维模型，每一个尺寸都要对着实际器件的规格书卡公差，引脚的共面度、本体的脱模斜度、标识的位置深度都要还原到位，这样不管是做结构干涉检查，还是做板卡的热仿真分析，模型都能提供准确的参考依据，毕竟这类整流桥工作时是有一定发热量的，模型尺寸准确了，仿真出来的热分布才和实际工作状态一致，方便后续调整散热铜皮的面积，保证器件在额定负载下的工作温度在安全范围内。
