Bykski透明壳体D5水冷循环水泵结构

　　在PC分体式水冷、小型工业液冷散热、精密仪器恒温循环这类场景里，水泵是整个循环回路的核心动力部件，这款搭配Bykski定制透明外壳的D5水泵，是目前液冷系统里应用非常广泛的动力单元结构。从实际使用场景来看，这类水泵既可以满足桌面级高性能电脑CPU、显卡的水冷散热循环需求，也能适配小型激光模组、微型工控板卡这类需要小流量稳定液冷的工业场景，相比传统的工业离心泵，它的体积更紧凑，运行振动控制更优，不会对周边精密器件产生额外的振动干扰。

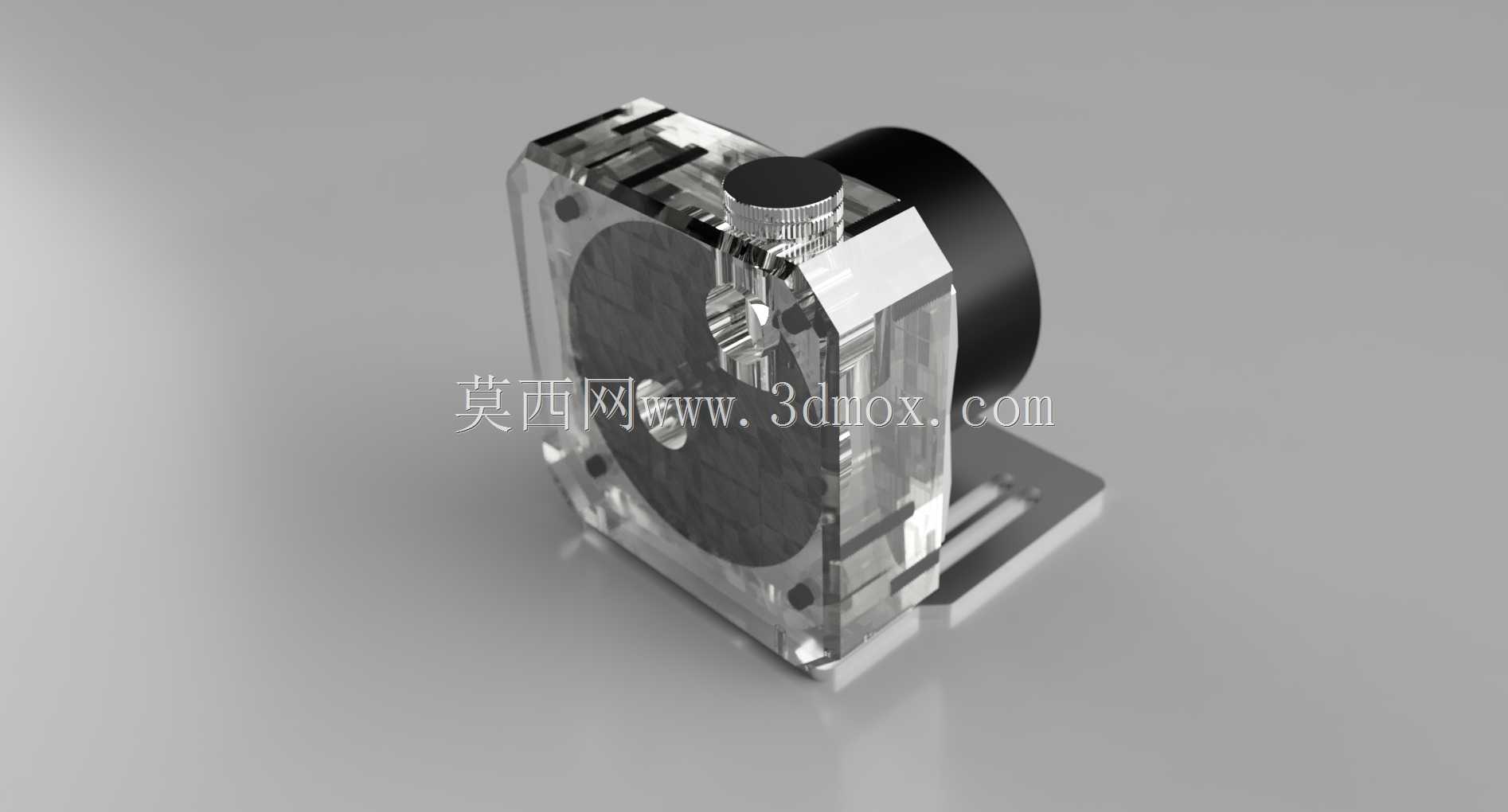

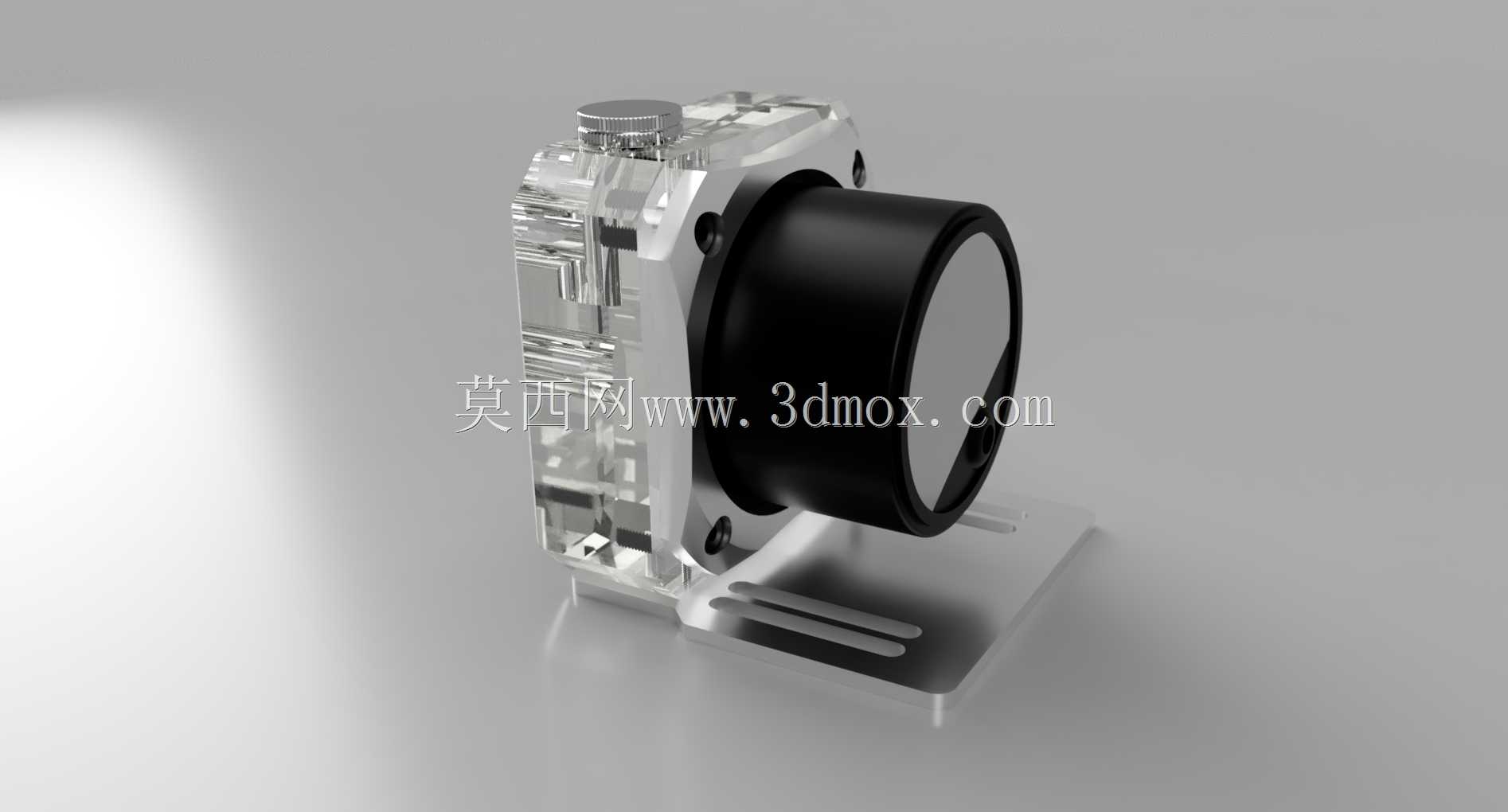

　　从功能特性上看，这款水泵的核心泵体沿用D5泵的经典转子结构，内置的无刷直流电机驱动叶轮转动，能够为循环回路提供稳定的扬程与流量，泵体顶部预留的旋钮结构是流量调节结构，使用者可以根据回路的阻力大小、实际散热需求调整泵的输出档位，避免流量过大产生额外的水流噪音，或是流量不足导致散热效率不达标的问题。搭配的透明亚克力外壳一方面可以直观观察泵腔内部的液体流动状态，及时发现回路积气、叶轮卡滞这类潜在故障，另一方面透明壳体的外观适配性更强，能够匹配各类侧透机箱、外露式液冷回路的展示需求，外壳与泵芯的配合处做了密封槽设计，安装时搭配对应规格的O型密封圈即可实现静密封，避免长期运行出现渗漏问题。

　　在设计思路上，这款结构首先考虑了泵体与现有水冷配件的通用性，底部的安装底座预留了标准的安装孔位，孔位间距匹配市面上主流的水泵固定支架、水箱一体化安装座的尺寸，不需要额外做转接件就能完成装配。泵体的进出水接口采用标准的G1/4螺纹规格，这是目前分体水冷领域通用的接口标准，可以直接对接硬管快拧、软管接头、水流计、过滤器等各类标准水冷配件，不需要做非标转接。外壳的设计做了加厚处理，透明亚克力材质的壁厚经过核算，能够承受液冷回路常规的0.1MPa以内的工作压力，不会出现壳体开裂的问题，同时外壳与内部泵芯的定位做了限位凸台，装配时不需要反复调整对位，直接将泵芯推入壳体后压合底座即可完成组装，能够有效降低装配的难度。

　　从外形尺寸与安装边界来看，这款水泵的主体外形为近似方形结构，搭配侧置的电机尾部圆柱段，整体占用的安装空间较小，方形主体的边长控制在常规D5泵的通用尺寸范围内，安装时需要预留的操作空间主要集中在顶部的调节旋钮区域，以及侧面进出水接口的接管空间，底部安装座的突出结构不会超出主体的投影范围，在狭小的机箱空间、紧凑的工业设备舱内也能完成布置。安装时需要注意，泵体的安装平面需要保持水平，避免泵腔内部积气无法顺利排出，导致水泵出现空转、噪音增大的问题；进出水接口的接管方向可以根据实际布管需求调整，只要保证泵腔内部的水流方向与叶轮的驱动方向匹配即可，不需要强制固定进出水的朝向。

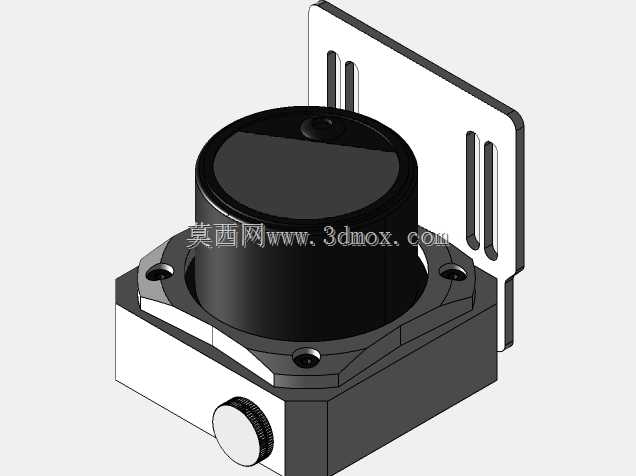

　　在实际结构建模过程中，这个模型还原了泵体的所有装配特征，包括外壳的固定螺丝孔位、密封槽的尺寸深度、顶部调节旋钮的防滑纹理、底部安装座的定位凸台，所有配合面的尺寸公差都按照实际产品的装配要求做了预留，不管是用来做水冷回路的布局仿真，还是做定制化泵壳的改型设计，都可以直接参考这个模型的尺寸边界。比如在做小型一体化水冷散热模组设计时，可以直接调用这个泵体模型，匹配对应的冷排、水箱、冷头尺寸，提前验证布管的路径是否存在干涉，安装空间是否足够，避免实际加工装配时出现尺寸不匹配的问题。另外透明外壳的壁厚、螺丝孔的深度这些细节，也都按照实际的加工要求做了还原，不需要再重新测绘实物就能直接用于结构设计参考。
