禧玛诺四活塞制动系统刹车片结构设计

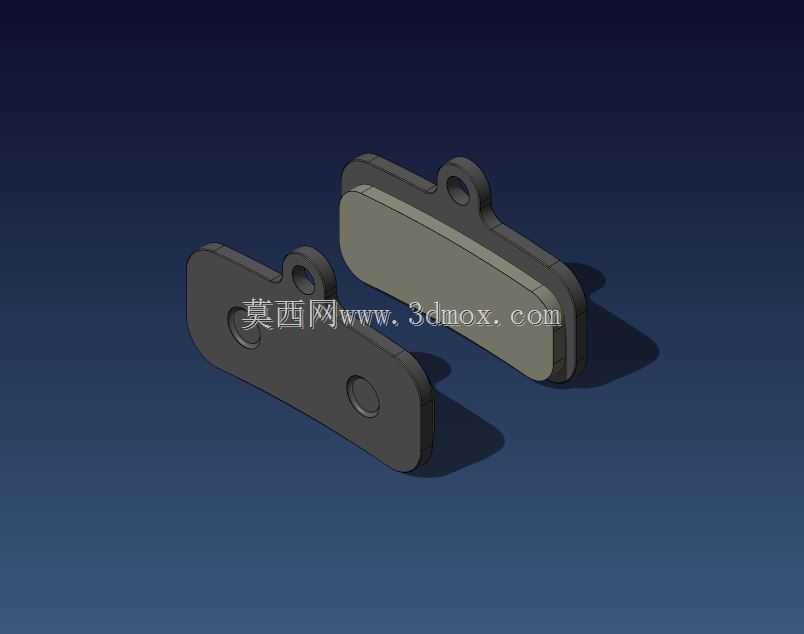

　　山地车越野、速降骑行场景下，制动系统的热衰减控制、制动力输出线性度直接决定骑乘安全与操控上限，四活塞卡钳配套的刹车片作为制动执行末端，其结构设计直接影响摩擦接触面积、散热效率与安装适配性。这款适配Shimano XT 8120级别四活塞制动器的刹车片，在结构设计上优先匹配多活塞卡钳的压力分布特性，背板采用高强度冷轧钢冲压成型，边缘做圆角钝化处理，避免安装过程中刮伤卡钳活塞密封圈，背板上的定位挂耳与安装孔位严格对应卡钳内部的固定销尺寸，安装时可直接卡入卡钳预设的导向槽，无需额外修配即可保证刹车片在卡钳内的滑动间隙控制在0.1-0.2mm区间，避免制动拖滞或异响问题。摩擦材料块采用弧形贴合面设计，对应刹车碟片的圆周曲率，

　　初始安装状态下即可实现70%以上的接触面积，无需长时间磨合就能达到额定制动力输出，摩擦块厚度预留了充足的磨损余量，正常越野骑乘工况下可覆盖较长的使用周期，摩擦块与钢背板之间采用高温粘接工艺结合，配合背板上的嵌入式铆接结构，即使在长距离下坡连续制动产生的高温环境下，也不会出现摩擦块脱落、分层的失效问题。从安装边界来看，这款刹车片的整体外轮廓严格控制在四活塞卡钳的内部容纳空间内，背板两侧的凸台结构与卡钳上的弹性回位片精准配合，制动解除时可带动刹车片均匀回位，避免偏磨。设计过程中针对四活塞卡钳的压力输出点做了摩擦块密度梯度匹配，对应活塞施压位置的摩擦材料密度略高，边缘区域密度稍低，保证整个摩擦面的压力分布均匀，

　　不会出现局部过度磨损导致的碟片刮伤问题。散热结构上，钢背板表面做了凹凸冲压纹路，既提升了背板自身的结构刚度，又增大了与空气的接触面积，连续制动时可快速导出摩擦产生的热量，降低摩擦材料的热衰减速率，同时背板与摩擦块之间预留了细微的隔热间隙，减少热量向卡钳活塞传递，避免制动液温度过高产生气阻。实际装车测试中，这款刹车片在泥泞、涉水工况下的排屑槽设计可快速排出摩擦面之间的泥沙、水渍，避免异物嵌入摩擦面导致的制动力骤降与碟片异常磨损，摩擦材料配方适配Shimano原厂碟片的表面粗糙度，制动过程中不会产生尖锐异响，制动力输出随捏刹力度线性增长，不会出现突然抱死的情况，既满足速降骑行时的强制动需求，也适配林道穿越时的精细制动操控要求。

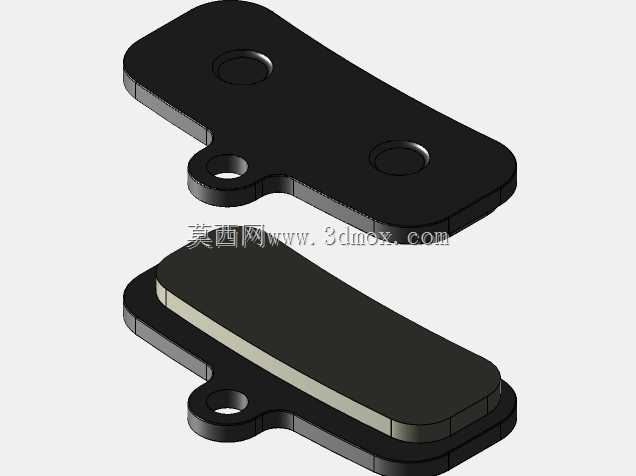

　　从建模细节来看，模型还原了刹车片所有的安装定位特征，包括挂耳的倒角、安装孔的沉台、摩擦块的表面弧度与背板的冲压纹路，可直接用于卡钳装配干涉检查、制动系统运动仿真，也可作为自行车改装配件设计的参考基准，建模时严格遵循原厂配件的尺寸公差，所有配合面的尺寸精度控制在±0.05mm以内，装配仿真时可完全还原真实的安装状态，不会出现尺寸错位、装配间隙异常的问题。针对骑行过程中可能出现的侧向受力情况，背板的挂耳位置做了加厚处理，抗侧向冲击强度满足重度越野的使用要求，即使在颠簸路面紧急制动，也不会出现挂耳断裂、刹车片脱出的风险。摩擦块的边缘做了斜切倒角，安装后不会与卡钳壳体产生摩擦，同时倒角结构可引导刹车片在制动过程中平稳贴合碟片，减少制动初始阶段的撞击异响。
