博世CX4性能线专用锁环螺母拆装工具

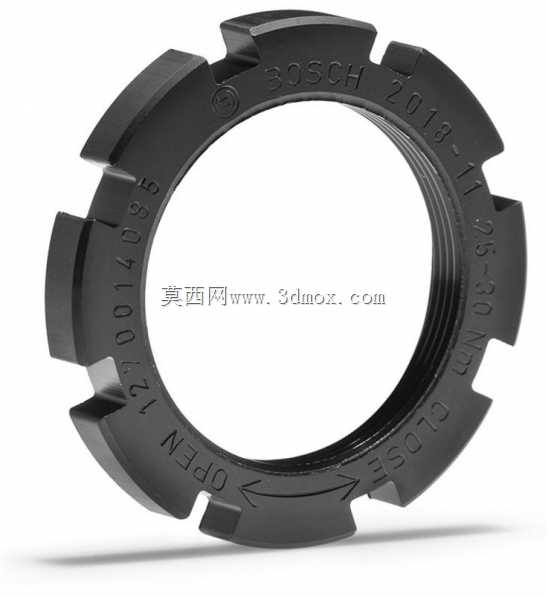

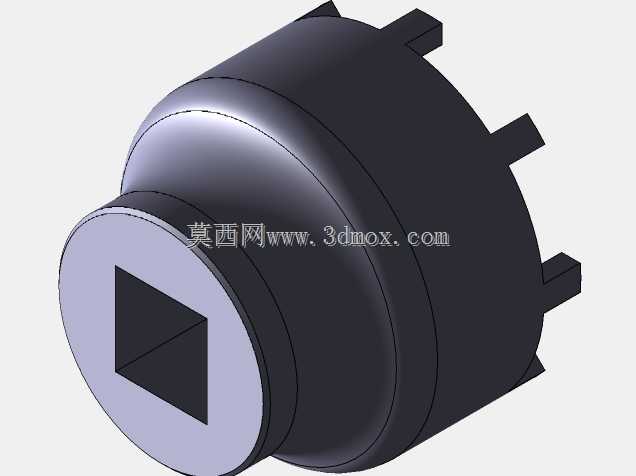

　　在汽车动力总成性能测试线的日常运维与部件拆装作业中，锁环类紧固件的拆装一直是容易被忽略却直接影响作业效率与部件完好率的环节，这款适配博世CX4性能线的锁环螺母工具，正是针对该测试线对应规格锁止螺母的拆装需求开发的专用工装。从实际应用场景来看，这类工具主要用于性能测试台架上对应规格轴端锁环螺母的装拆作业，区别于通用勾型扳手容易打滑、损伤螺母外缘齿槽的问题，该工具采用端面齿啮合的结构，作业时工具端面的凸齿完全嵌入锁环螺母外缘的对应卡槽内，啮合接触面积远大于普通勾扳手，施加扭矩时不会出现应力集中导致的螺母齿部崩损，也不会因为打滑刮伤螺母周边的轴件或密封面。从结构设计思路来看，工具主体采用阶梯套筒式结构，下部为直径较小的导向定位段，

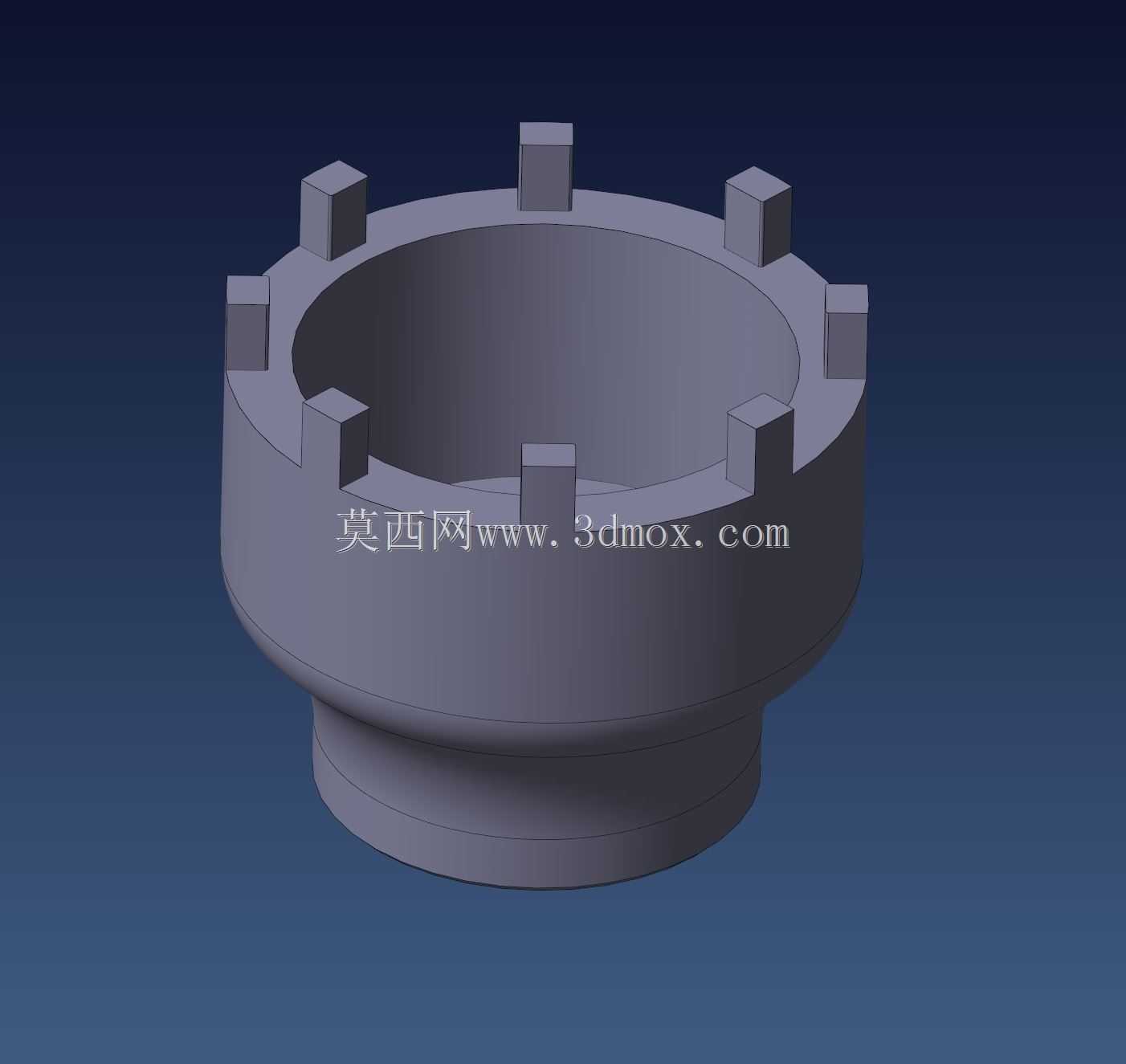

　　作业时该段可直接套入锁环螺母内侧的轴颈外圆，实现工具与螺母的自动同轴定位，避免施加扭矩时工具偏斜导致的齿部受力不均；上部为带啮合凸齿的工作段，凸齿沿上端面圆周均布，共设置8个矩形凸齿，每个凸齿的宽度、高度与锁环螺母外缘的卡槽尺寸完全匹配，齿侧预留了合理的装配间隙，既保证工具可以顺利卡入卡槽，又不会因为间隙过大导致扭转时出现冲击载荷。工具的外壁做了圆弧过渡设计，从上部大直径工作段到下部导向段之间采用平滑锥面过渡，没有尖锐棱角，既可以提升工具整体的结构强度，避免应力集中导致的工具断裂，也能减少作业过程中工具剐蹭周边管线、部件的风险。从安装边界与尺寸适配性来看，工具的总高度控制在合理范围内，可适配测试台架上轴端周边的操作空间，

　　即使锁环螺母安装位置距离周边挡板、传感器的间隙较小，也能顺利套入完成作业；下部导向段的内径与对应轴颈的外径采用间隙配合，配合公差控制在H8/g7区间，既保证定位精准，又不会因为轴颈表面存在少量油污、锈迹导致工具卡滞。工具上端的外圆为等直径圆柱面，可适配普通活动扳手、固定开口扳手的夹持需求，不需要搭配专用的驱动手柄，现场运维人员使用常规工具即可施加扭矩，降低了工具的使用门槛。在实际作业过程中，这类专用工具相比通用拆装工具的优势十分明显：通用勾扳手通常只有单个卡爪与螺母接触，施加较大扭矩时卡爪容易变形甚至断裂，同时螺母的卡槽也容易被撬变形，导致后续无法正常拆装；而该工具的多齿啮合结构将扭矩均匀分散到8个接触齿上，

　　每个齿承受的剪切力仅为单卡爪结构的八分之一，不仅工具本身的使用寿命更长，也能有效保护锁环螺母不受损伤，降低备件损耗成本。在设计建模过程中，需要重点保证各凸齿的位置度精度，所有凸齿相对于工具内孔轴线的位置度公差需控制在0.1mm以内，否则会出现部分齿无法卡入卡槽、个别齿受力过大的问题；同时凸齿的端面需要与工具轴线保持垂直，避免啮合时出现点接触导致的齿部压溃。工具的内壁与下端面做了倒角处理，下端的导向倒角可引导工具快速套入轴颈，内壁的端口倒角可避免刮伤轴颈表面的镀层或加工面。对于性能测试线这类需要频繁拆装部件进行参数标定、部件更换的场景，这类专用工装的应用可以大幅缩短单工位的拆装作业时间，同时减少因为拆装不当导致的部件损坏，降低运维过程中的非必要停机时间。从结构强度角度考虑，工具整体采用一体结构设计，没有拼接、焊接部位，受力时不存在连接薄弱点，可承受的最大扭矩完全覆盖该规格锁环螺母的额定拧紧力矩，即使在螺母出现轻微锈蚀、需要施加较大拆卸扭矩的场景下，也不会出现工具断裂、变形的问题。
