山地自行车203mm规格制动盘转子结构

　　山地越野骑行场景下，制动系统的热衰减控制与结构可靠性直接决定骑乘安全，这款203mm规格的制动盘转子，正是针对重度越野、速降类骑行工况开发的核心制动部件。不同于通勤类小尺寸碟刹盘，203mm的大直径设计首先从力臂层面提升了制动扭矩输出效率，相同夹器夹紧力作用下，大半径盘片能在轮组轴端产生更大的制动力矩，满足高速下坡、重载骑行时的减速需求，同时更大的摩擦接触面积也能分摊制动过程产生的热负荷，避免连续制动时盘片温度过高引发的制动力衰退。

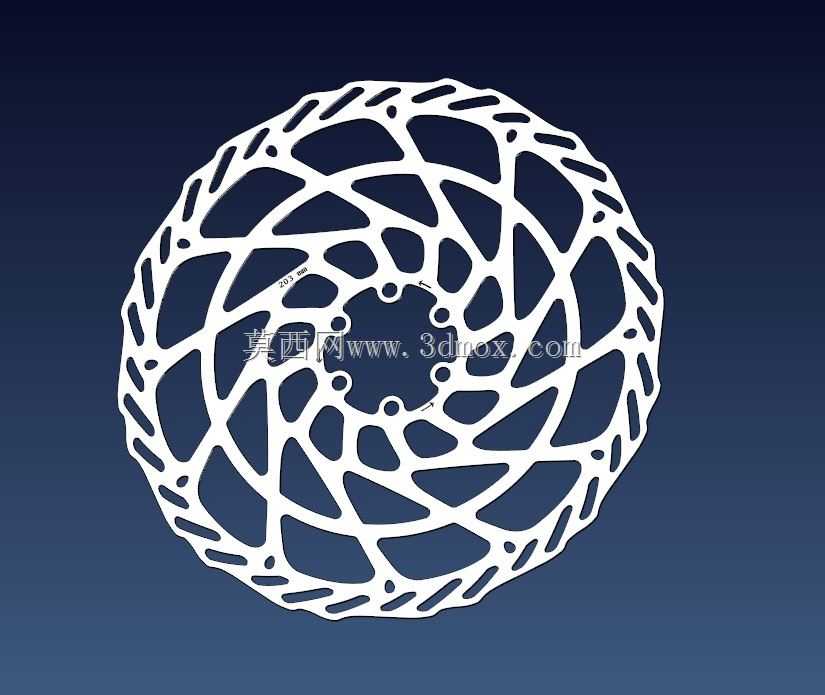

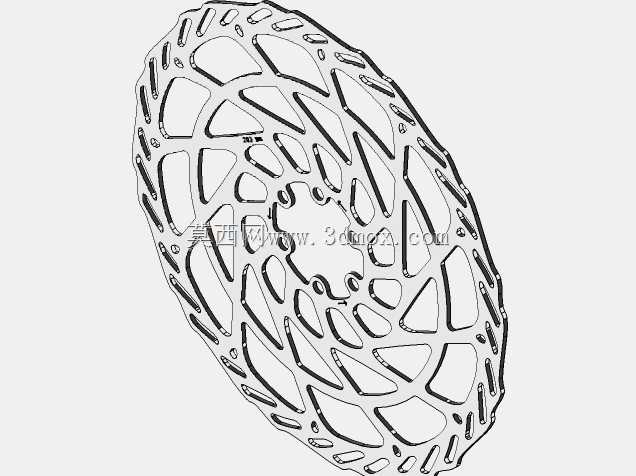

　　从结构设计逻辑来看，盘片采用了一体化镂空拓扑构型，并非简单的减重开孔，每一处镂空轮廓都经过受力路径优化：靠近内圈安装位的辐条状支撑结构沿盘片周向均匀分布，传递制动扭矩的同时预留了足够的热膨胀变形余量，避免持续制动升温后盘片因热应力产生翘曲变形，导致刹车蹭碟、制动力脉动等问题；外圈的摩擦区域保留了连续的环形接触带，保证来令片摩擦接触的平顺性，镂空区域形成的空气流道能在盘片随轮组转动时带动空气流通，快速带走摩擦产生的热量，提升连续制动的稳定性。

　　安装边界层面，盘片内圈采用标准六螺栓安装孔位，孔位分布符合山地车花鼓通用安装规范，中心定位孔尺寸匹配主流桶轴、快拆花鼓的定位凸台直径，安装时无需额外适配转接座，可直接替换同规格的原厂碟刹盘。盘片整体厚度控制在山地车碟刹通用的2.0mm区间，兼容市面上绝大多数油压、线拉碟刹夹器的来令片间隙，安装后只需微调夹器位置即可保证摩擦面居中，不会出现偏磨问题。

　　实际使用场景中，这类大尺寸碟刹盘多用于 enduro 耐力越野、速降山地车以及重载电动山地车，这类骑行场景往往伴随长距离下坡、频繁制动的工况，普通160mm、180mm碟刹盘在连续制动后容易出现热衰，甚至引发碟片变形、来令片烧蚀等故障，而203mm盘片的大热容+镂空散热结构能将制动时的工作温度控制在合理区间，保证制动力输出的线性度。设计过程中需要重点考量盘片的平面度公差，高速转动时盘片的端面跳动量需要控制在0.1mm以内，否则会引发刹车异响、蹭碟等问题，同时镂空结构的应力集中位置需要做圆角过渡处理，避免长期交变载荷下出现盘片开裂的风险。

　　从结构建模的角度来看，这类盘片的建模难点在于镂空轮廓的参数化控制，需要同时兼顾受力均匀性、散热效率与加工工艺性，所有镂空边缘都需要做去毛刺倒角处理，既避免安装使用时划伤手部，也能减少应力集中点，提升盘片的疲劳寿命。盘片的摩擦表面没有设置额外的划线或打孔结构，保证了来令片接触的完整性，避免摩擦过程中产生不必要的振动与噪音，适配半金属、烧结等不同材质的来令片使用，不会出现异常磨损的问题。
