山地自行车203mm规格浮动制动盘结构设计

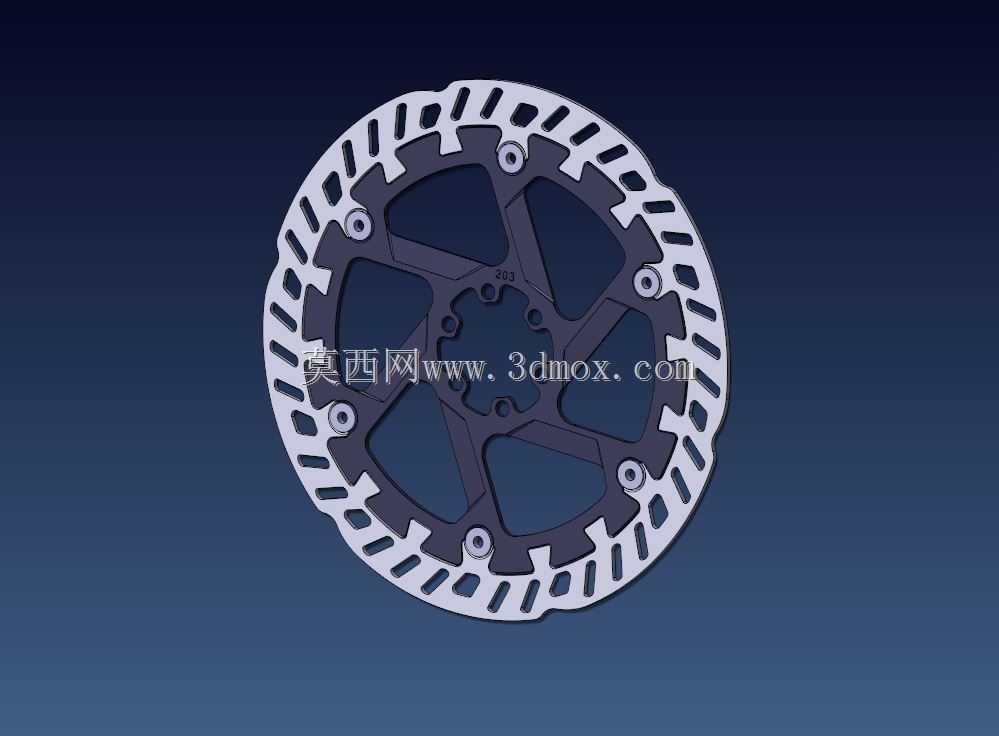

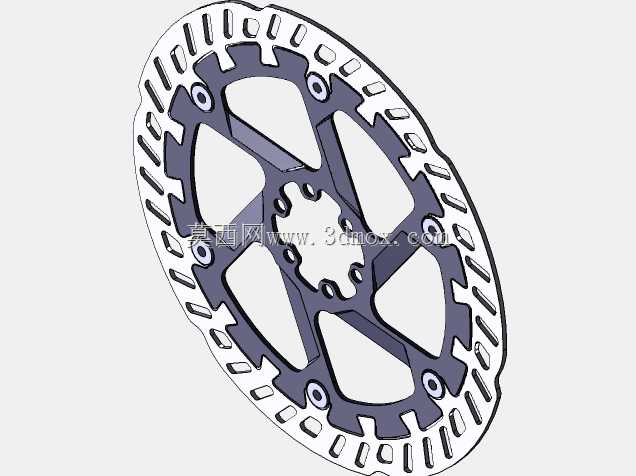

　　在山地自行车骑行安全体系中，制动部件的性能直接决定了高速下坡、复杂非铺装路面骑行时的操控冗余度，这款203mm规格的制动盘，是针对重度越野、速降类骑行场景开发的碟刹核心部件，相比常规160mm、180mm直径的制动盘，更大的摩擦半径能够在相同夹器夹紧力下提供更高的制动力矩，适配长距离下坡时持续制动的热负荷需求，避免热衰减带来的制动力下降问题。从结构设计来看，这款制动盘采用了浮动式结构设计思路，内外盘片通过独立的连接铆钉实现浮动连接，内盘采用高强度铝合金材质加工，承担与花鼓连接的结构强度需求，外盘采用耐磨耐热的钢材作为摩擦工作面，两种材质的搭配既控制了整体重量，又能保证摩擦面在持续高温下的形变量控制在合理区间，避免制动时出现抖动、

　　蹭碟的问题。外摩擦盘的边缘设计了连续的散热开槽结构，这些开槽并非单纯的减重设计，在制动过程中，开槽能够快速刮除来令片表面的磨屑，避免磨屑在摩擦面堆积形成光滑层降低摩擦系数，同时旋转过程中开槽会带动空气流经盘片表面，带走制动产生的热量，将连续制动时的盘片温度控制在材料临界温度以下，防止钢材出现退火导致的摩擦性能骤降。安装边界方面，这款制动盘采用了山地车通用的六钉安装接口，六个安装孔沿内盘安装法兰均匀分布，孔位尺寸与主流山地车花鼓的六钉安装座完全匹配，安装时只需按照对角顺序锁紧固定螺丝，即可保证盘片的端面跳动量控制在0.1mm以内，避免夹器与盘片出现偏磨。203mm的外径尺寸在安装时需要搭配对应规格的夹器转换座，

　　确保夹器的摩擦片中心与盘片摩擦面中心完全对齐，否则会出现制动异响、制动力不足的问题。从实际使用场景出发，这款制动盘的摩擦面宽度经过优化，能够兼容市面上主流的四活塞、双活塞山地车碟刹夹器，无论是林道穿越、耐力越野还是速降骑行场景，都能提供足够的制动力储备。内盘的镂空结构设计，在保证安装法兰结构强度的前提下，尽可能去除了非受力区域的材料，降低了盘片整体的转动惯量，减少车轮转动时的额外负载，对于骑行时的轮组加速响应有一定的提升作用。连接铆钉的位置设计避开了摩擦面的高温区域，避免长期高温下铆钉出现松动导致的盘片旷量，每个铆钉都预留了微小的浮动间隙，允许外摩擦盘在受热膨胀时沿径向有微小的伸缩空间，抵消热胀冷缩带来的盘片形变，保证制动过程的平顺性。在结构建模过程中，需要重点关注摩擦面的平面度公差、安装孔的位置度公差，以及浮动连接结构的间隙配合尺寸，这些参数直接决定了盘片安装后的实际使用表现，如果安装孔位置度偏差过大，会导致盘片无法顺利安装到花鼓上，或是安装后出现严重的端面跳动；如果浮动间隙设计不合理，要么会导致盘片旷量过大出现制动异响，要么会导致热膨胀时没有伸缩空间出现盘片翘曲。摩擦面的表面粗糙度也需要控制在合理区间，过于光滑的表面会导致与来令片的摩擦系数不足，过于粗糙则会加速来令片的磨损，同时带来制动噪音。这款制动盘的整体结构设计充分考虑了山地越野场景下的复杂受力情况，在制动时，夹紧力通过夹器传递到摩擦面，

　　产生的制动力矩通过外盘与内盘的连接铆钉传递到内盘，再通过六个安装螺丝传递到花鼓，最终带动车轮减速，整个传力路径上的结构强度都经过了针对性的加强，避免大制动力下出现盘片变形、连接失效的问题。边缘的散热槽轮廓经过了流线型优化，在盘片高速旋转时能够减少空气湍流带来的风噪，同时提升空气流通的效率，进一步强化散热效果。对于三维建模从业者而言，还原这款制动盘的结构时，不能只做外观的曲面复刻，需要重点还原各个连接部位的配合关系、安装孔的精确位置、散热槽的深度与轮廓，以及浮动结构的间隙设计，这样建立的模型才能用于后续的结构强度仿真、热性能仿真，或是用于产品的开模生产参考。在选型适配时，需要注意这款203mm规格的制动盘通常搭配大制动力的四活塞夹器使用，适合车重大、骑行风格激进、经常面对长下坡的骑行者，如果是普通城市通勤或是轻度越野场景，更小直径的制动盘就能够满足需求，过大的制动盘反而会增加不必要的重量，同时对前叉、车架的安装座强度有更高的要求。
