小排量踏板车电容放电点火装置结构

　　在小排量两轮踏板车的电气系统设计中，电容放电式点火装置是决定发动机运行稳定性、点火正时精度的核心部件，本次呈现的这款点火装置，适配50cc级别的特定踏板车型，在整车电气架构里承担着按发动机工况精准释放高压电能、点燃气缸内混合气的关键作用。从实际装车场景来看，这类点火装置通常布置在踏板车座桶下方的车架空腔内，周边会预留对应的线束接插空间，安装时需要避开排气系统的高温辐射区域，同时要和整车高压点火线、磁电机输出线束、熄火开关线束形成可靠连接，避免行车过程中出现线束松脱、信号干扰的问题。

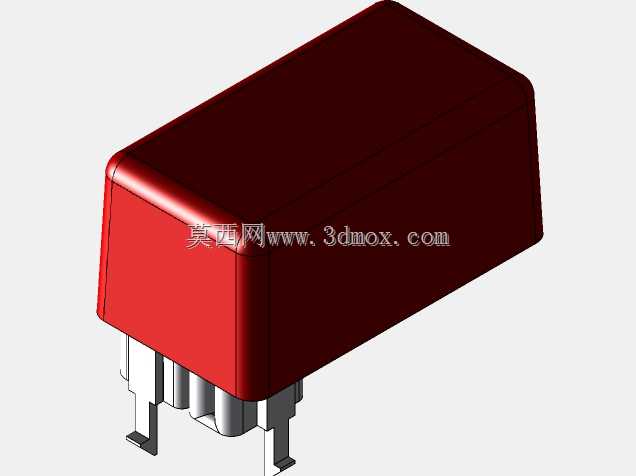

　　从结构设计思路来看，这款点火装置采用了全密封式的壳体设计，外壳主体选用耐温耐候的工程塑料注塑成型，壳体表面做了细微的哑光纹理处理，既可以提升外壳的抗刮蹭能力，也能在长期户外使用过程中抵御雨水、灰尘的侵入，避免内部电路出现短路、腐蚀的问题。壳体的整体轮廓做了大圆角过渡处理，没有尖锐的棱角结构，一方面是适配安装位置的狭小空间，避免装配时和周边的车架、覆盖件发生干涉，另一方面也能降低车辆行驶过程中振动带来的应力集中，提升壳体的抗疲劳寿命。壳体下部的插脚结构采用了和接插件精准匹配的尺寸设计，插脚的排布间距、伸出长度都严格对应配套线束插座的规格，装配时可以实现盲插对位，插脚根部做了密封胶填充处理，杜绝水汽从接插缝隙渗入内部电路板的可能。

　　从功能特性层面来说，这款电容放电点火装置内部集成了电容储能模块、信号触发模块、高压输出回路，工作时会先将磁电机输出的低压交流电整流后存储到储能电容中，当磁电机触发线圈传递来活塞到达上止点前的对应角度信号时，可控硅会瞬间导通，让电容内存储的电能通过点火线圈升压为上万伏的高压电，输送到火花塞处跳火点燃气缸内的油气混合气。针对小排量踏板车低转速扭矩输出的特性，这款点火装置的点火提前角曲线做了针对性匹配，在怠速工况下维持稳定的点火提前角保证怠速运转不熄火，在中低速加速区间逐步调整提前角来提升燃烧效率，让车辆起步加速时的动力响应更跟手，高转速区间则适当延后点火提前角，避免发动机出现爆震、过热的问题。

　　从安装边界尺寸来看，这款点火装置的整体外形为规整的类长方体结构，长度、宽度、高度尺寸都控制在紧凑的范围内，完全适配踏板车预留的安装卡位，安装时只需要将插脚对准插座插入，再通过配套的橡胶固定卡箍将壳体固定在车架的安装支架上即可，不需要额外做打孔、改装的操作。壳体的壁厚设计经过了振动工况的校核，在踏板车日常行驶的颠簸振动下不会出现壳体开裂、内部元件松脱的问题，外壳的耐温范围覆盖了-30℃到85℃的使用区间，无论是北方冬季的低温环境，还是夏季长时间骑行后的发动机舱温升，都能保证内部电路的工作稳定性。在实际维修替换场景中，这款点火装置的接口定义和原车完全一致，维修人员不需要改动原车线束，直接替换故障件就能完成维修，大幅降低了售后维修的操作难度和时间成本。

　　在三维建模过程中，这款模型完整还原了产品的所有外部结构特征，包括壳体的曲面弧度、插脚的具体形态和排布位置、壳体表面的分模线位置都做了1:1的复刻，建模时优先保证安装配合面的尺寸精度，对于接插部位的尺寸公差做了严格的控制，确保模型导出后可以直接用于安装位置的干涉校核、维修配件的3D打印试制、整车电气系统的布局模拟等场景。模型的曲面过渡都做了连续性处理，没有出现碎面、尖角的问题，不管是用于结构设计参考，还是用于教学演示、维修配件开发，都能满足对应的精度要求。
