双滚轮可调式工件支撑定位刀架结构

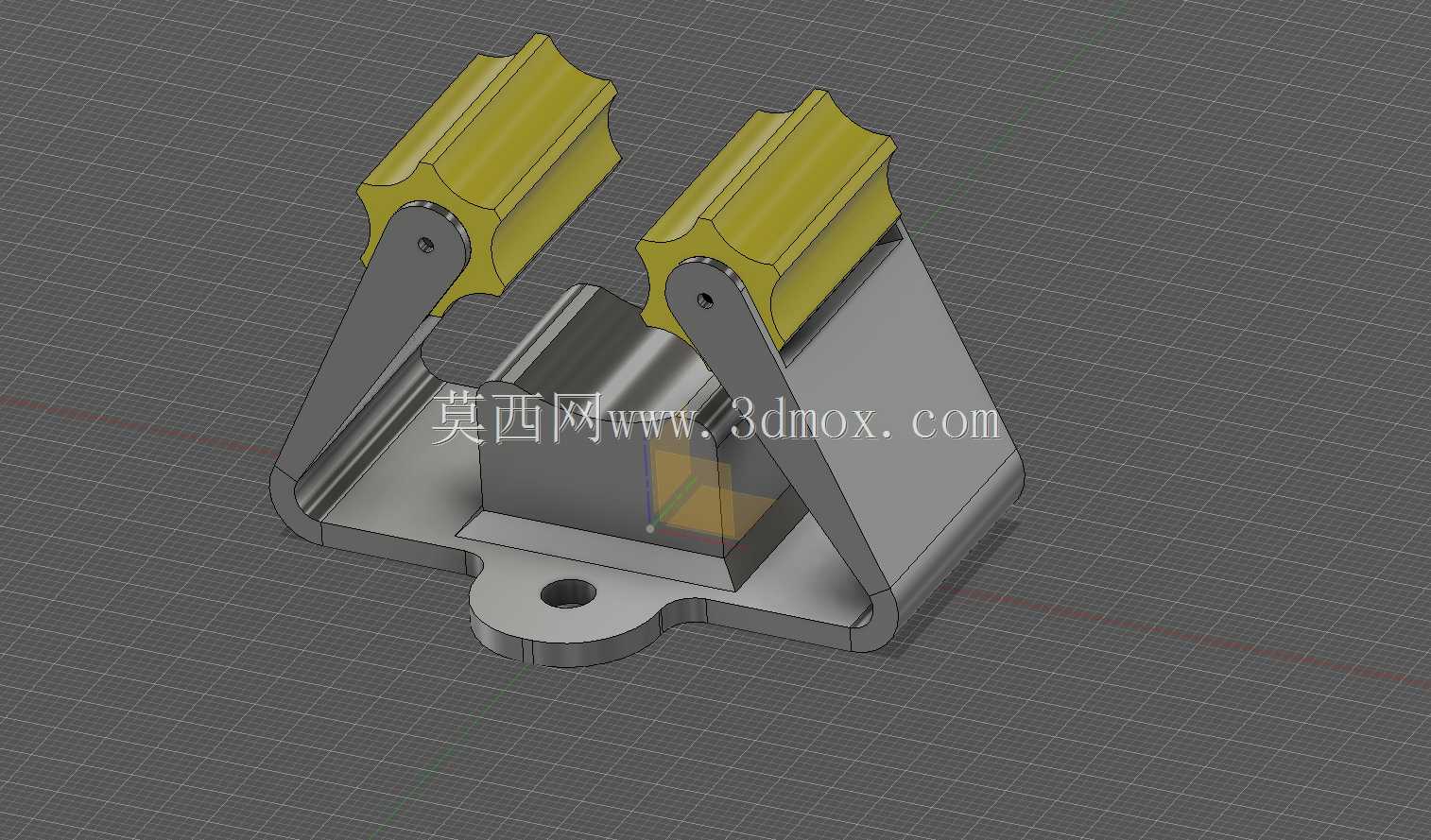

　　这款双滚轮支撑结构的刀架，在中小型精密机加工、自动化上下料工位的应用场景十分普遍，尤其适配轴类、薄壁异形件的加工辅助定位环节，能够在切削、打磨工序中抵消工件径向受力产生的形变，避免加工振纹的出现。从实际使用逻辑来看，两个带防滑齿面的黄色滚轮采用对称摆臂安装结构，摆臂与底座之间通过销轴铰接，可根据待支撑工件的外径尺寸调整开合角度，适配一定直径范围内的圆柱类、带弧面工件的承托需求，滚轮采用非金属耐磨材质，既能够保证与工件接触时的摩擦力，避免工件转动过程中出现打滑偏移，又不会刮伤工件已加工表面，适合精加工工序的辅助支撑使用。底座采用一体化折弯成型的钣金结构，底部带安装凸耳与定位通孔，可直接通过螺栓固定在机床工作台或者工装基板上，

　　安装基准面经过铣平处理，能够保证安装后整体的平面度公差控制在0.02mm以内，避免支撑面倾斜导致的工件定位偏差。中间位置的V型定位块可对工件底部进行初步限位，与两侧滚轮形成三点支撑结构，相比传统单V型块支撑，接触面积更大，支撑稳定性更强，在工件承受轴向进给力时，能够有效分散受力，减少工件的让刀量。设计过程中优先考虑了结构的易维护性，滚轮与摆臂之间采用标准销轴连接，磨损后可单独更换滚轮部件，无需整体更换刀架，降低现场运维成本；摆臂的铰接位置预留了阻尼调整空间，可根据工件重量调整摆臂的转动阻尼，避免支撑过程中摆臂随意晃动导致的定位失效。从安装边界来看，整体结构横向最大宽度在120mm左右，纵向深度约80mm，安装孔中心距为60mm，

　　适配市面上多数小型工装台的T型槽间距，不需要额外制作过渡连接板即可完成安装；滚轮的最高支撑点距离底座安装面的高度可在40mm到70mm之间调整，能够匹配不同中心高的机床主轴加工需求，不需要额外增加垫高块。在实际加工场景中，这类刀架常配合车床、外圆磨床使用，在加工长径比超过10的细长轴时，作为中心架的补充支撑，能够有效降低工件高速旋转时的挠度，提升加工表面的光洁度；在自动化打磨工位中，也可作为工件的进料支撑座，配合传送带实现工件的平稳送进，滚轮的转动阻力小，不会对工件的送进速度造成干扰。结构上没有采用复杂的传动组件，整体零件数量少，加工难度低，底座采用普通冷轧钢板折弯焊接后做喷塑处理即可满足使用强度要求，摆臂采用45号钢调质处理，

　　销轴采用标准圆柱销，整体制造成本可控，适合批量制作后部署在生产线的多个工位。需要注意的是，在安装时要保证两个滚轮的对称度偏差不超过0.05mm，否则会导致工件支撑时出现偏斜，影响加工精度；滚轮的齿面要定期清理切屑残留，避免切屑嵌入齿缝导致滚轮转动卡滞，影响支撑效果。
