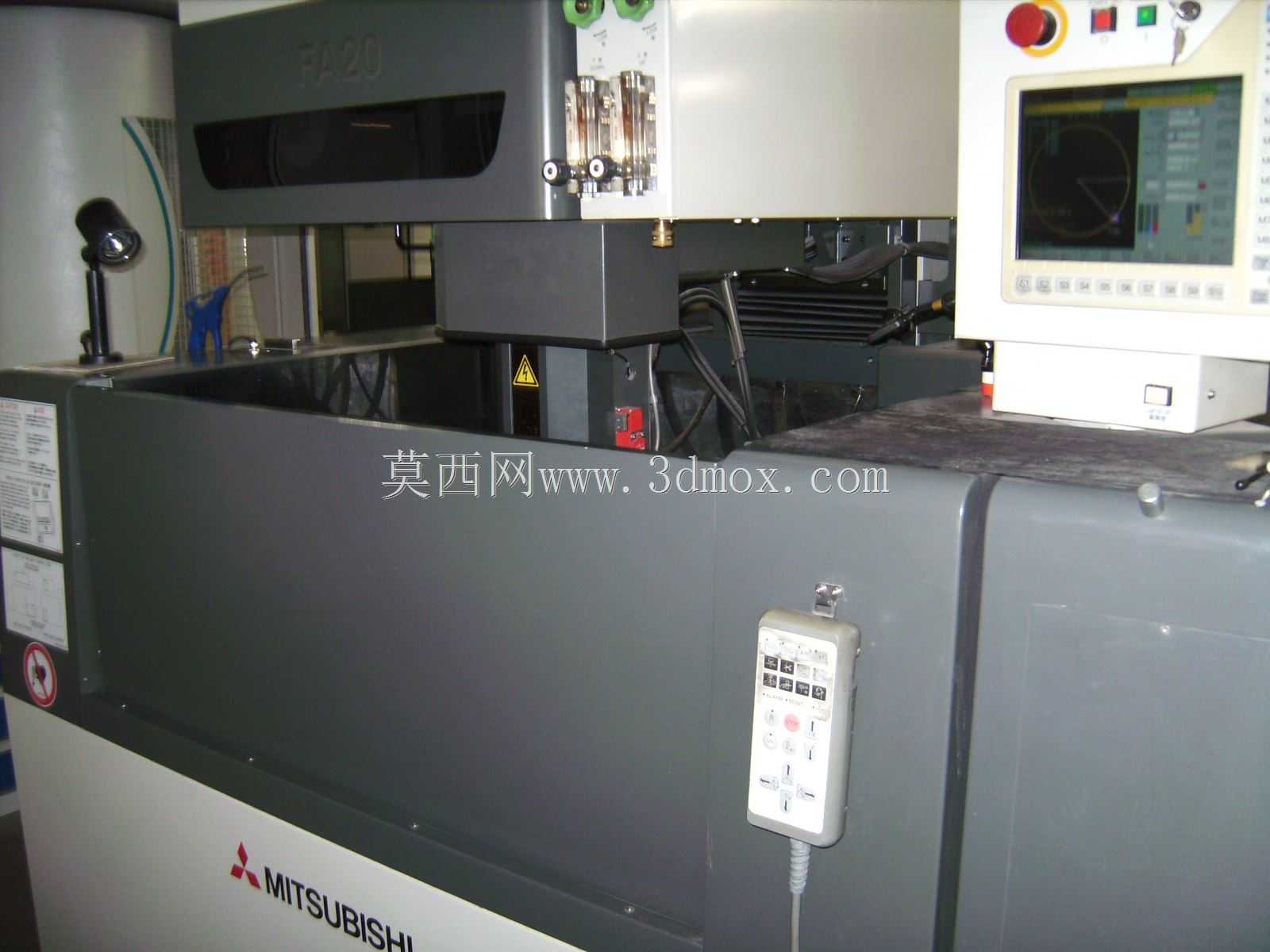

机床用FA-20型传感安装工作台结构

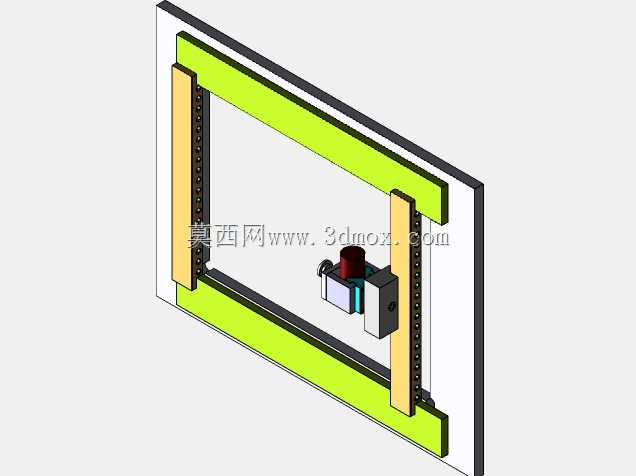

　　在精密机加工产线的工件尺寸在线检测环节，这类带传感安装位的框架式工作台是衔接加工工位与检测工位的核心载体，区别于普通承重工作台，其结构设计完全围绕检测传感器的运动精度、安装稳定性展开，不需要承担大吨位工件的承重载荷，却对框架的形位公差、导轨安装面的平面度有着极高要求。从结构布局来看，整体采用矩形中空框架设计，四周的型材边框既作为整体承力基础，也为线性运动导轨提供安装基准，其中两条平行的长边边框上预装了高精度线性导轨，配套的滑动座用于安装检测传感组件，滑动座可沿着导轨做往复直线运动，覆盖整个框架中空区域的检测范围，能够对放置在框架中空区域下方的工件进行全幅面的尺寸扫描、位置检测。设计过程中，首先要考虑的是导轨安装面的平面度控制，

　　两条长边导轨的安装基准面需要在同一平面内，平行度公差需要控制在0.02mm每米行程范围内，避免滑动座运动过程中出现卡滞、检测精度偏移的问题，框架的四个角采用角件加固连接，减少长期往复运动带来的框架形变，保证长期使用的精度稳定性。安装边界方面，这类工作台通常采用壁挂式或者侧装式固定在机床出料端的机架上，背部的整块安装板提供了充足的固定点位，安装时只需要保证背部安装面与机床出料平面的垂直度，就能快速完成整体定位，不需要复杂的现场调平工序，框架的中空区域尺寸需要匹配对应机床的最大加工工件尺寸，保证工件能够顺利通过检测区域，不会与框架边框发生干涉。传感组件的安装座采用模块化设计，预留了标准的传感安装孔位，能够适配不同类型的接触式、

　　非接触式检测传感器，安装座上同时预留了走线槽位，传感器的线缆可以沿着导轨侧边的走线空间布置，避免运动过程中线缆被拉扯、磨损。实际应用中，这类工作台常配套在数控铣床、磨床的出料端，工件加工完成后输送到检测工位，滑动座带动传感器沿着导轨运动，快速完成工件的平面度、外形尺寸、位置偏差的检测，检测数据可以直接反馈给机床控制系统，实现加工参数的自动补偿，减少人工检测的误差与时间成本。结构设计上没有采用复杂的焊接框架，而是选用标准工业型材拼接，一方面降低了加工成本，另一方面型材本身的直线度精度有成熟的供应链保障，不需要额外进行大型框架的铣削加工，缩短了生产制造周期，导轨选用标准的微型线性导轨，摩擦阻力小，运动平稳，

　　能够满足传感器低速高精度扫描的运动需求，滑动座的驱动可以根据实际需求搭配同步带或者丝杠传动，模型中预留了传动组件的安装空间，设计人员可以根据实际的行程精度要求选择对应的传动方案。在细节处理上，导轨的两端都预留了限位块安装位，能够防止滑动座运动超程脱轨，框架的短边边框上可以根据需求安装原点传感器、限位传感器，为滑动座的运动提供位置基准，背部安装板上预留了密集的安装孔位，既可以用于整体工作台的固定，也可以用于安装电气控制元件、接线端子等附属组件，不需要额外增加安装支架。这类结构的设计核心是优先保证运动基准的精度，所有的结构加强、材料选型都围绕导轨安装基准的稳定性展开，不需要过度追求框架的整体刚性，只要能够承受传感组件的重量以及运动过程中的微小载荷即可，因此整体重量较轻，安装搬运都比较方便，同时模块化的结构设计也方便后期的维护更换，导轨、传感安装座都属于标准件，出现磨损后可以快速替换，不需要整体更换工作台。
