数码管显示电子秒表电路结构设计

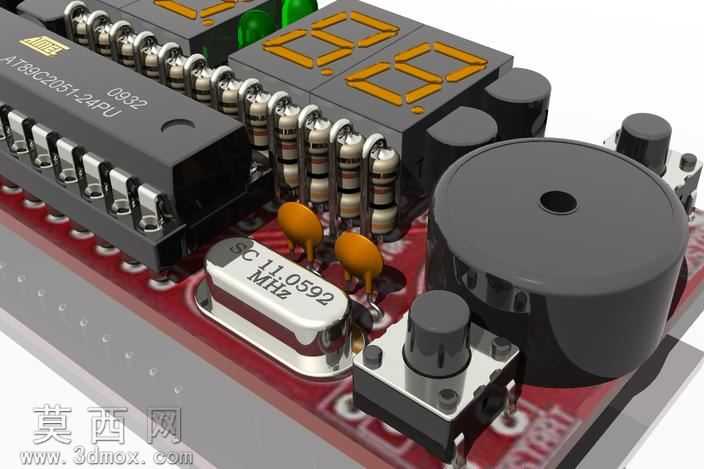

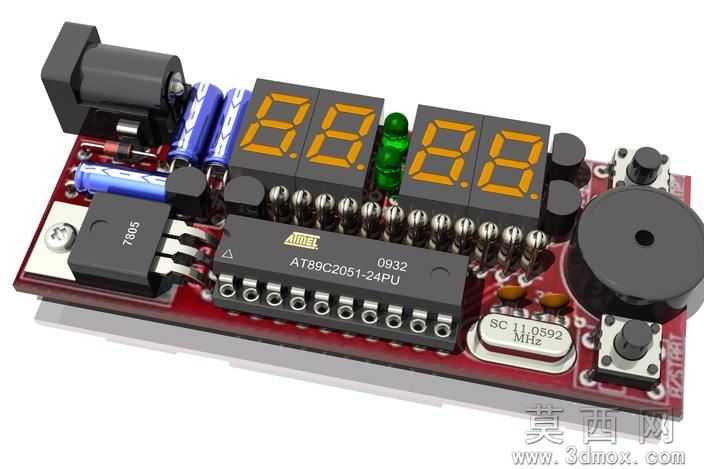

本电子秒表三维模型采用SolidWorks进行全参数化建模，完整还原了实物秒表的全部硬件结构与电路布局。建模过程中首先对PCB基板进行轮廓绘制，按照实物尺寸精准定位所有元器件的安装孔位与焊盘位置，基板厚度设置为1.6mm，符合常规PCB板材的工业标准。针对核心显示部件四位共阳数码管，建模时单独拆分每一段发光段与公共引脚，通过外观贴图还原红色发光的显示效果，数码管下方的限流电阻采用轴向引线封装建模，按照实物排列顺序等距排布，电阻的色环标识通过纹理贴图实现高精度还原。板载的主控芯片采用双列直插DIP封装建模，精准还原引脚数量与间距，芯片表面的丝印标识通过贴图呈现。电源接口部分采用DC直流电源座建模，还原金属接触片与塑料外壳的装配关系，旁边的电源指示灯采用红绿双色LED建模，分别对应电源接通与计时状态的指示功能。右侧的蜂鸣器采用分体式建模，分别构建黑色塑料外壳、内部压电陶瓷片与引脚结构，还原蜂鸣器的发声结构原理。下方的功能按键采用轻触开关建模，还原按键帽、弹片与引脚的装配结构，可实现启停、复位的功能交互。建模过程中对所有元器件的装配干涉进行了全面检查，确保各部件之间的安装间隙符合实际生产的装配要求，材质渲染阶段分别为PCB基板赋予阻焊层红色材质、焊盘赋予锡焊金属材质、塑料元器件赋予哑光工程塑料材质、金属引脚赋予镀锡金属材质，通过环境光遮蔽与全局光照渲染，还原实物的真实质感。整体设计完整复现了电子秒表的硬件组成，可用于电子教学演示、结构验证与产品展示使用。
