高精度斜齿传动轴三维结构设计

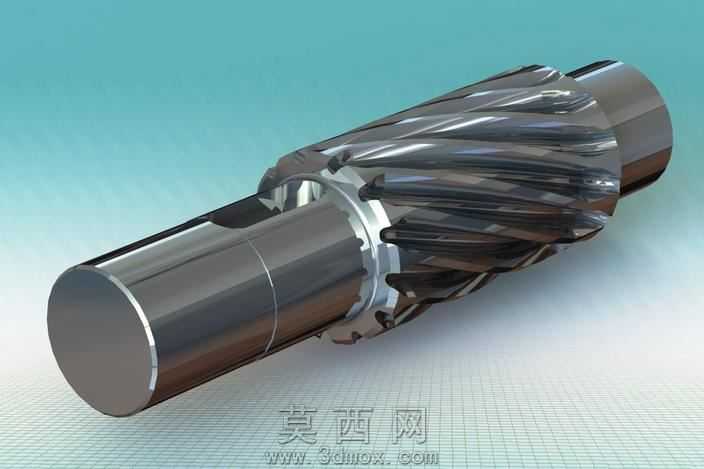

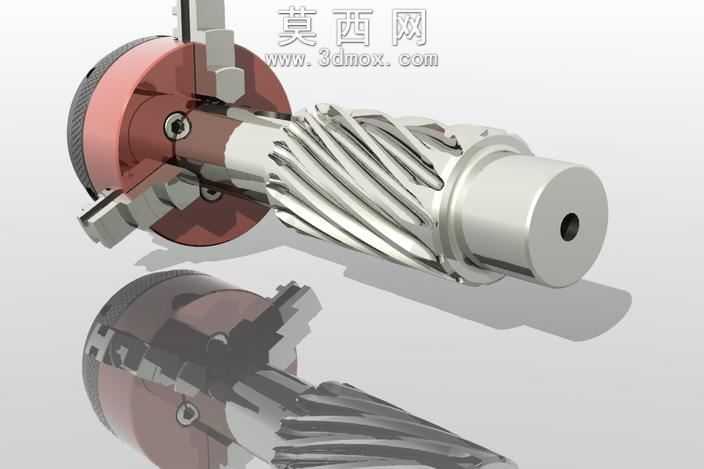

本作品为斜齿传动轴的三维参数化建模成果，建模阶段以实际机械传动工况的尺寸参数为基准，先通过草图绘制完成轴体各段轴径的轮廓定义，依次区分出安装轴承的光轴段、加工斜齿的齿坯段、预留装配定位的轴肩结构，各段轴径的过渡圆角严格按照机械加工工艺要求设置，避免应力集中带来的结构失效风险。齿部建模采用参数化渐开线生成逻辑，精准计算斜齿轮的螺旋角、模数、齿数、压力角等核心参数，通过螺旋扫掠、布尔运算完成齿形的切削成型，每一个轮齿的齿向、齿厚、齿根圆角都经过参数校验，保证齿形啮合的精度符合传动设计要求，避免出现传动卡滞、啮合间隙不均的问题。材质渲染阶段针对轴类零件的金属特性，赋予高硬度合金钢材质，调整材质的反射率、粗糙度参数，还原经过精磨加工后的金属表面质感，齿面部分做了细微的磨削纹理处理，轴段光面呈现出镀铬处理后的亮面金属效果，整体渲染光影柔和，清晰展现出零件的结构细节与加工质感。结构设计上充分考虑实际装配需求，两端光轴段预留轴承安装位，轴肩位置设置精准的定位基准，斜齿段的长度与轴体整体的长径比经过优化，既保证传动过程中的扭矩承载能力，也控制轴体的挠度变形量在允许范围内，可适配中小功率的减速传动场景，在动力输入输出过程中，斜齿结构相比直齿具备更高的啮合重合度，传动更平稳、噪音更低，能有效承受变载荷冲击。整个建模过程完全遵循机械设计的规范逻辑，所有结构尺寸都可直接对接生产加工的工艺要求，模型结构完整无冗余特征，可直接用于装配模拟、工程图导出、运动仿真等后续设计环节。
