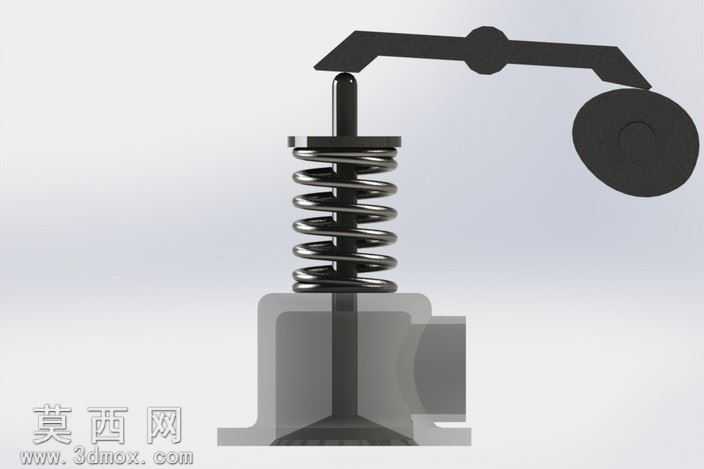

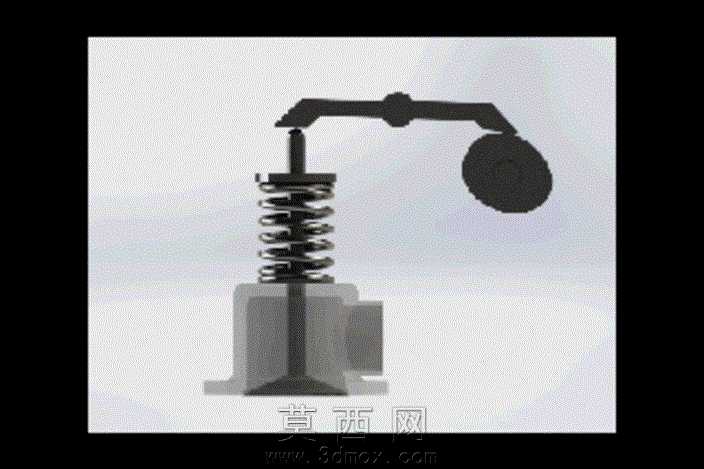

凸轮摇臂阀门联动机构动画演示

本作品为凸轮摇臂阀门联动机构的三维动画演示模型，建模过程严格遵循机械设计的尺寸规范与装配逻辑，首先完成各基础零件的参数化建模：针对凸轮部件，依据从动件运动规律绘制轮廓曲线，通过拉伸、旋转等基础特征生成实体，保证轮廓曲面的平滑度以满足传动过程的运动连续性；摇臂部分采用对称结构设计，通过草图绘制确定两端铰接点与凸轮接触端的位置关系，添加圆角特征避免应力集中，同时匹配铰接孔的公差配合要求；阀门组件包含阀杆、弹簧与阀体基座，弹簧通过螺旋线扫描生成，精准设定螺距、圈数与线径参数，还原弹簧的压缩形变特性，阀体基座则通过拉伸、切除特征完成安装腔与导向孔的结构设计，保证阀杆的运动导向精度。装配阶段按照实际机械装配顺序完成约束添加，首先固定阀体基座作为装配基准，依次装配阀杆、弹簧、摇臂与凸轮，为各运动副添加符合实际工况的配合约束：阀杆与基座添加同轴心与轴向滑动配合，摇臂与固定支座添加铰接旋转配合，凸轮与安装轴添加同轴心旋转配合，同时添加凸轮轮廓与摇臂接触端的实体接触约束，保证运动过程中无穿透、干涉问题。动画制作阶段基于运动仿真模块完成驱动设置，为凸轮轴添加恒定转速的旋转马达，通过运动算例求解各部件的联动运动过程，完整呈现凸轮旋转带动摇臂摆动、进而压缩弹簧驱动阀杆做往复直线运动的完整传动流程，直观展示凸轮机构将旋转运动转化为直线往复运动的工作原理。材质与渲染环节针对不同零件的实际材质属性进行参数调整：金属类零件如凸轮、摇臂、阀杆采用合金钢材质，调整金属粗糙度、反射率参数还原金属质感，弹簧添加镀锌层的材质效果呈现银亮金属光泽，阀体基座采用铸铁材质，设置哑光粗糙的表面属性区分不同部件的材质差异，场景采用柔和的均匀布光，避免过度反光遮挡结构细节，渲染输出的动画帧清晰展示各部件的运动状态与装配关系，可用于机械原理教学、机构方案演示等场景，帮助观者快速理解凸轮阀门联动机构的工作逻辑与结构组成。
