复古机车用集成式仪表操控总成结构

　　这套集成式仪表操控总成，主要适配复古风格的轻型两轮代步载具，涵盖小排量复古摩托、电动滑板车、复古款通勤自行车的改装与原厂配套场景，是骑乘人员获取载具运行状态、执行整车通电启动操作的核心交互部件。从实际使用场景来看，这类仪表总成多安装在载具车把中部的正视位置，骑乘人员保持正常骑乘姿态时，视线向下偏移15度左右即可清晰读取表盘数值，无需大幅低头偏离前方路况，兼顾骑乘安全性与信息读取便捷性，尤其适配城市通勤、短途休闲骑行的使用需求，在复古改装圈层中也常作为外观风格升级的核心部件，替代原有简约的数码仪表，强化整车的复古机械质感。

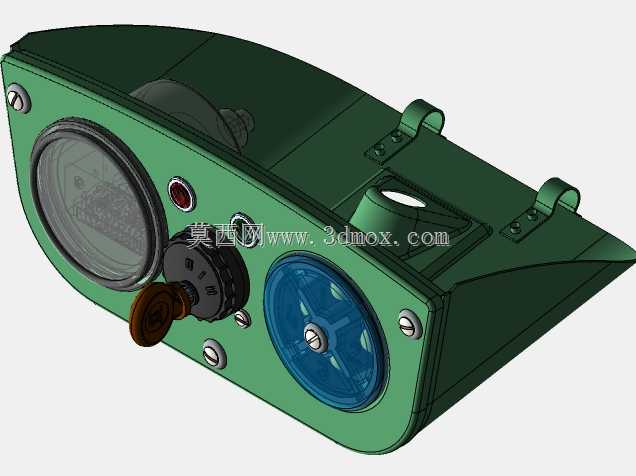

　　从功能特性来看，总成集成了三类核心功能模块：第一类是状态显示模块，核心为指针式车速表，表盘刻度覆盖0-120km/h量程，同时内置里程计数结构，可同步显示累计行驶里程，表盘采用白底黑字红指针的经典配色，强光下对比度充足，弱光环境下也可通过表盘内置背光清晰识别数值，完全满足两轮载具的行驶速度监测需求；第二类是状态指示模块，面板上设置红、绿两个独立指示灯，分别对应故障告警、通电就绪两类状态提示，灯珠采用嵌入式安装，外配透明防水罩，避免雨天骑行时渗水短路；第三类是操控执行模块，集成了带金属保护罩的钥匙开关，通过旋转钥匙实现整车通电、断电、锁止车把的操作，开关旁的蓝色圆形功能按键区，可实现灯光切换、喇叭触发等拓展功能，按键采用凸起式橡胶结构，戴薄款骑行手套时也可准确按压，不会出现误触。

　　从设计思路来看，整个总成采用一体化壳体设计，外壳为深绿色哑光注塑材质，边缘做圆弧过渡处理，没有尖锐棱角，既避免骑乘过程中磕碰造成损伤，也契合复古载具的圆润外观风格；壳体背部预设了穿线孔与安装挂耳，挂耳处的金属吊环可配合橡胶减震垫固定在车把支架上，能够过滤骑行过程中路面传递的颠簸震动，避免指针因持续震动出现偏移、指示灯接触不良的问题。考虑到两轮载具的户外使用属性，壳体合模面都做了防水胶圈预留，所有外接线路的接口都设置在壳体下半部分，避免雨天积水顺着线路渗入壳体内部，电路板与表盘之间也设置了隔水层，即使高压水枪冲洗车身也不会造成内部元件损坏。

　　从安装边界与尺寸适配来看，整个总成的主体宽度控制在180mm以内，高度为120mm，壳体深度为90mm，不会占用车把位置过多的安装空间，也不会遮挡前方的骑行视线；安装孔位采用通用的跨距设计，可适配市面上绝大多数22mm直径标准车把的固定支架，无需额外打孔改装，替换原有仪表时仅需对接对应的线路插口即可完成装配，降低改装与维修的替换难度。壳体底部预留的出线槽长度为30mm，可容纳8芯的控制线路穿过，线路外部可配套波纹管防护，避免长期弯折出现线路外皮破损。在结构强度设计上，壳体采用ABS加玻纤的混合材质，抗冲击强度满足日常骑行的跌落、磕碰要求，表面的哑光涂层不会因长期紫外线照射出现掉色、发黏的问题，表盘的透明外罩采用防刮亚克力材质，日常擦拭、小飞石撞击不会留下明显划痕，长期使用也能保持清晰的读取视野。

　　实际装配过程中需要注意，仪表的指针初始零位需要在校准台架上完成标定，确保车速显示误差控制在国标要求的范围内，钥匙开关的旋转扭矩设置在0.2-0.4N·m之间，既不会因骑行震动出现自行旋转断电的情况，也不会因钥匙旋转过紧造成操作卡顿；指示灯的亮度控制在2000-3000mcd区间，夜间骑行时不会因亮度过高造成眩目，白天强光下也能清晰识别灯组的亮灭状态。整个总成的重量控制在320g左右，不会给车把位置增加过多的负载，避免影响车把的转向操控灵活性。
