壁装式博世电动自行车充电装置结构设计

　　日常电动自行车运维场景里，充电环节的空间占用与走线杂乱一直是用户端反馈集中的痛点，尤其是私人车库、小区集中充电区、家用阳台这类墙面空间可利用的场景，壁装式充电设备的需求始终存在。这款壁装结构的博世电动自行车充电装置，核心是把常规外置的充电器本体与墙面固定支架做了集成化设计，解决传统充电器随意放置带来的磕碰、线材缠绕、积灰进水等实际使用问题。

　　从实际用途来看，该装置承担电动自行车锂电池组的电能转换输出功能，将民用220V交流电转换为适配博世电动自行车动力锂电池的充电电压与电流，同时集成的壁装固定结构让设备可以稳定挂载在垂直墙面上，无需额外占用地面或置物台空间。在公共充电区域使用时，壁挂安装的形式还能避免充电器被过往车辆剐蹭、被地面积水浸泡的风险，提升设备在复杂使用环境下的使用寿命；在家庭场景中，规整的壁挂布局可以理顺充电输入与输出线材，避免线材随意拖拽带来的绊倒风险，也能让充电区域的视觉观感更整洁。

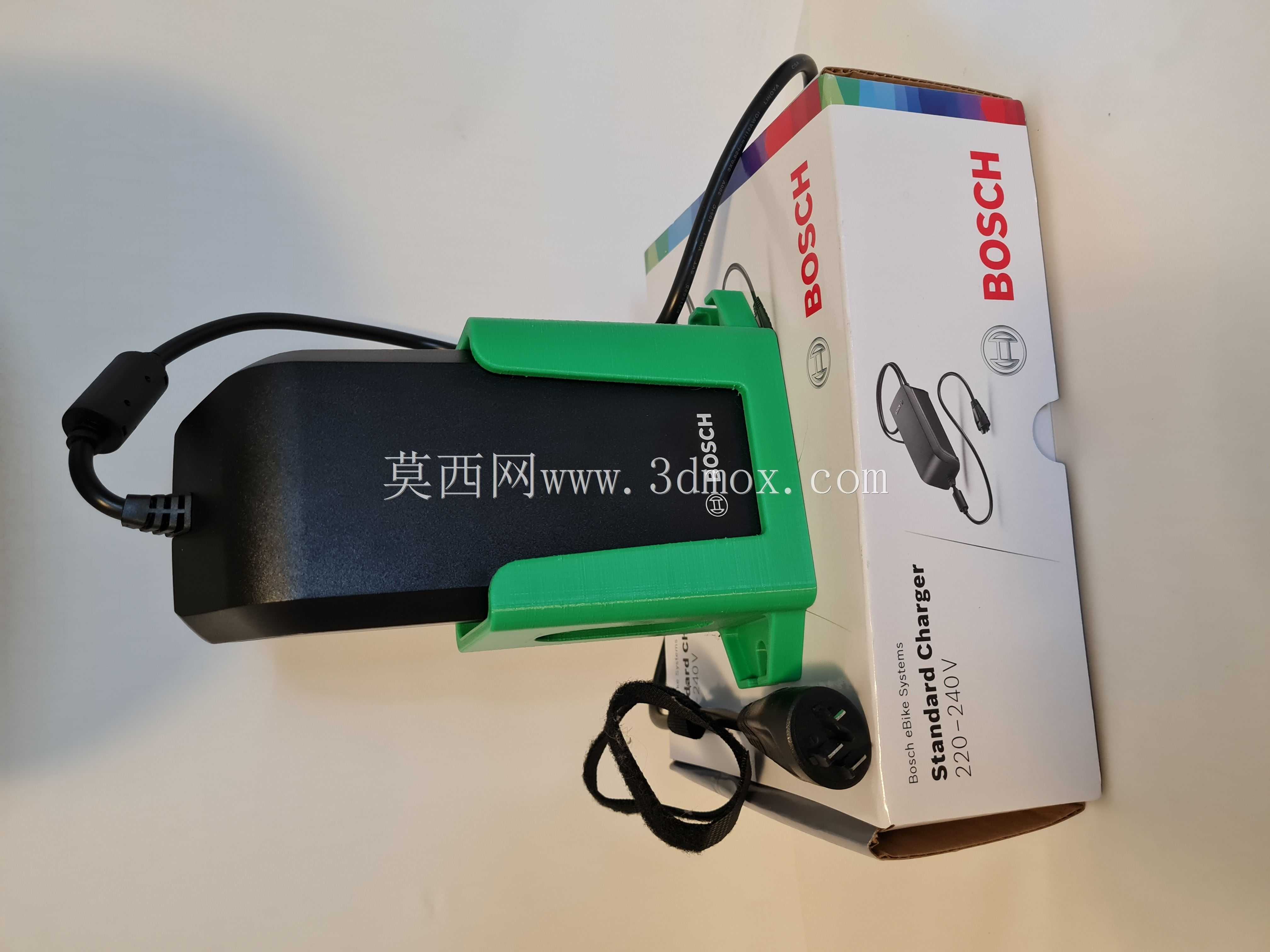

　　功能特性层面，充电器本体保留了博世标准充电单元的核心保护逻辑，内置过流、过压、过温以及电池反接保护模块，充电过程中可以实时匹配电池组的电芯状态调整输出参数，避免不当充电对电池循环寿命造成损伤。配套的绿色壁挂支架采用卡扣式固定结构，充电器本体可以直接卡入支架卡槽完成固定，不需要额外螺丝紧固，日常需要取下充电器移动使用时，只需按压卡扣解锁位即可快速分离，兼顾固定稳定性与拆卸便捷性。支架与墙面的固定位预留了标准膨胀螺丝安装孔，适配常见的混凝土、实心砖墙、木质墙板等多种墙面基材，安装时不需要额外定制转接配件。

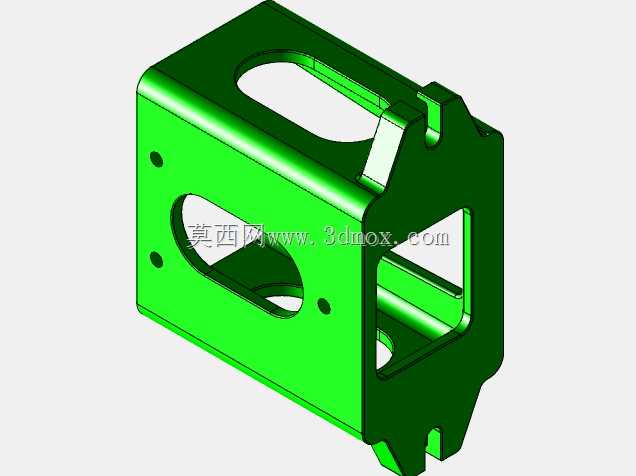

　　设计思路上，这款装置没有采用充电器与支架完全一体化的不可拆结构，而是做了分体卡扣的组合形式，核心考量是兼顾固定使用与移动使用的双重需求——当用户在固定车位长期充电时，支架长期固定在墙面，充电器卡入即可稳定使用；当用户需要携带充电器外出、或者临时在其他位置充电时，可以快速取下充电器本体，不需要拆卸墙面固定结构。充电器本体的外壳做了弧度收边处理，避免壁挂状态下突出的棱角对过往人员造成磕碰，出线位置做了防弯折橡胶护套，长期弯折线材也不容易出现线芯断裂的问题。支架的承力结构做了加强筋设计，即使充电器长期挂载、加上线材的垂坠拉力，也不会出现支架变形、卡扣松脱的问题。

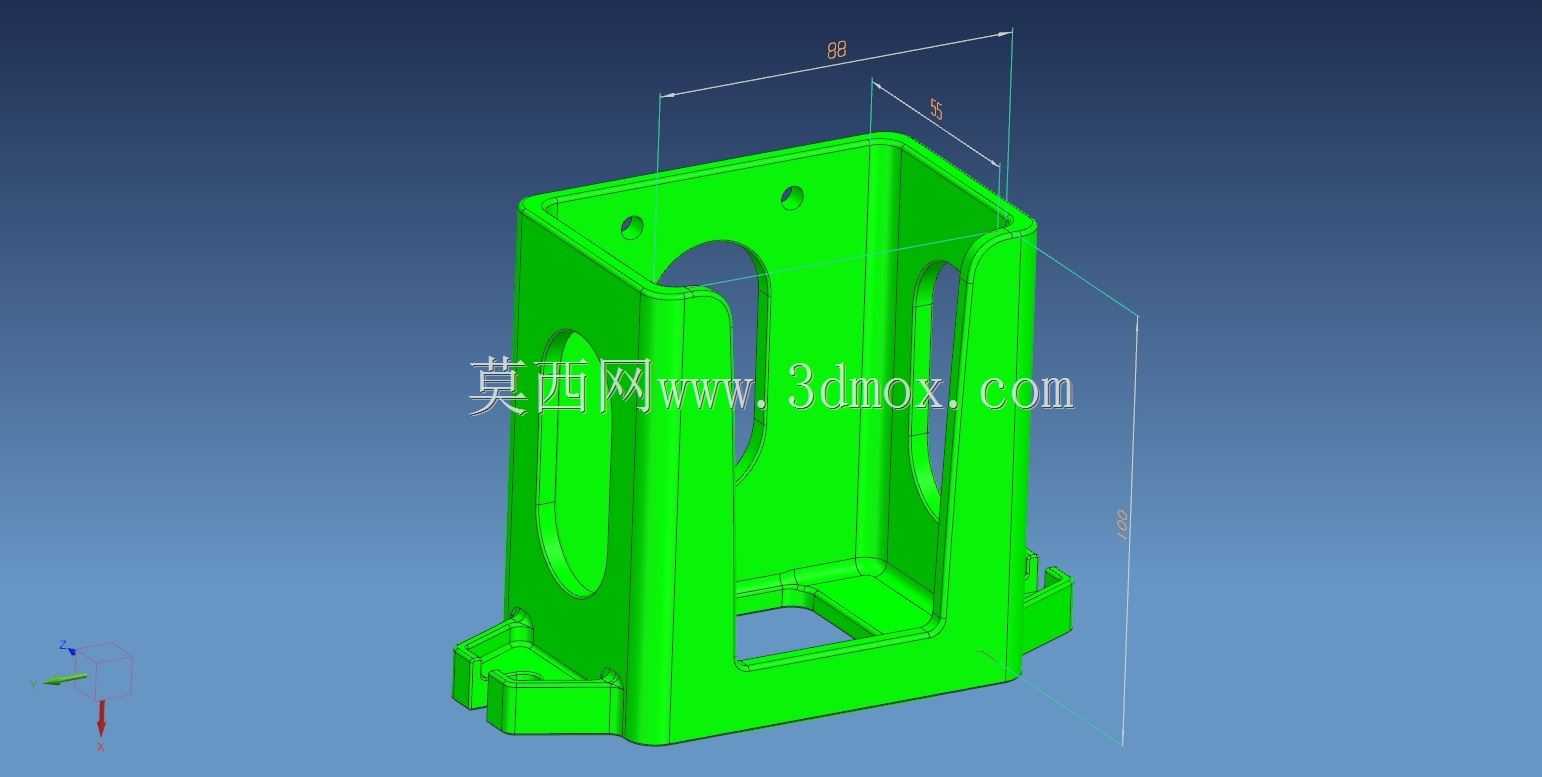

　　外形尺寸与安装边界方面，充电器本体的主体轮廓做了紧凑化设计，整体突出墙面的距离控制在合理范围，不会因为壁挂安装过度占用通道空间，安装时需要预留的墙面净尺寸可以覆盖常规家用开关旁的空余墙面位置，不需要大面积的平整墙面。输入线材从充电器侧端引出，安装时可以顺着墙面走线槽排布到就近的市电插座位置，输出线材的长度可以满足常规电动自行车停放位置到墙面安装点的距离需求，不需要额外延长接线。安装孔位的横向间距适配标准膨胀螺丝的安装间距，普通用户使用常用的家装钻孔工具即可完成安装，不需要专业的设备安装团队介入。支架底部预留了线材收纳的卡位，充电线不使用时可以缠绕在支架预留的绕线位上，避免线材垂落杂乱。

　　从结构设计的细节来看，充电器外壳的拼接缝做了错位防水结构，壁挂状态下即使有少量溅水顺着墙面流下，也不会从拼接缝渗入设备内部，适配半户外的停车棚使用场景。卡扣结构的配合公差做了反复优化，既不会因为公差过大导致充电器挂载后出现晃动异响，也不会因为公差过小导致拆卸时卡扣卡滞难以分离。外壳表面做了细磨砂纹理处理，长期使用不容易残留指纹与污渍，清洁时只需用干布擦拭即可保持外观整洁。
