数控铣刨机用铝制电机安装垫片支架

　　在数控铣刨这类需要紧凑排布动力单元的加工设备里，电机和设备本体之间的连接间隔一直是结构设计里容易被忽略但影响装配可靠性的细节。很多现场装配时会遇到电机输出端和传动件对接时轴向空间不足，或是接线端子被设备侧板挤压的问题，临时裁切的金属垫片往往存在孔位不对、平面度不足导致电机安装后同轴度偏差的问题，长期运行会加剧轴承磨损，影响传动精度。这款铝制间隔支架就是针对这类装配痛点设计的，专门适配NEMA-23规格的步进或伺服电机，作为电机和设备安装面之间的间隔支撑件，给电机尾部的连接器、接线端留出足够的操作与排布空间，避免线束弯折受力、接插件松脱的问题。

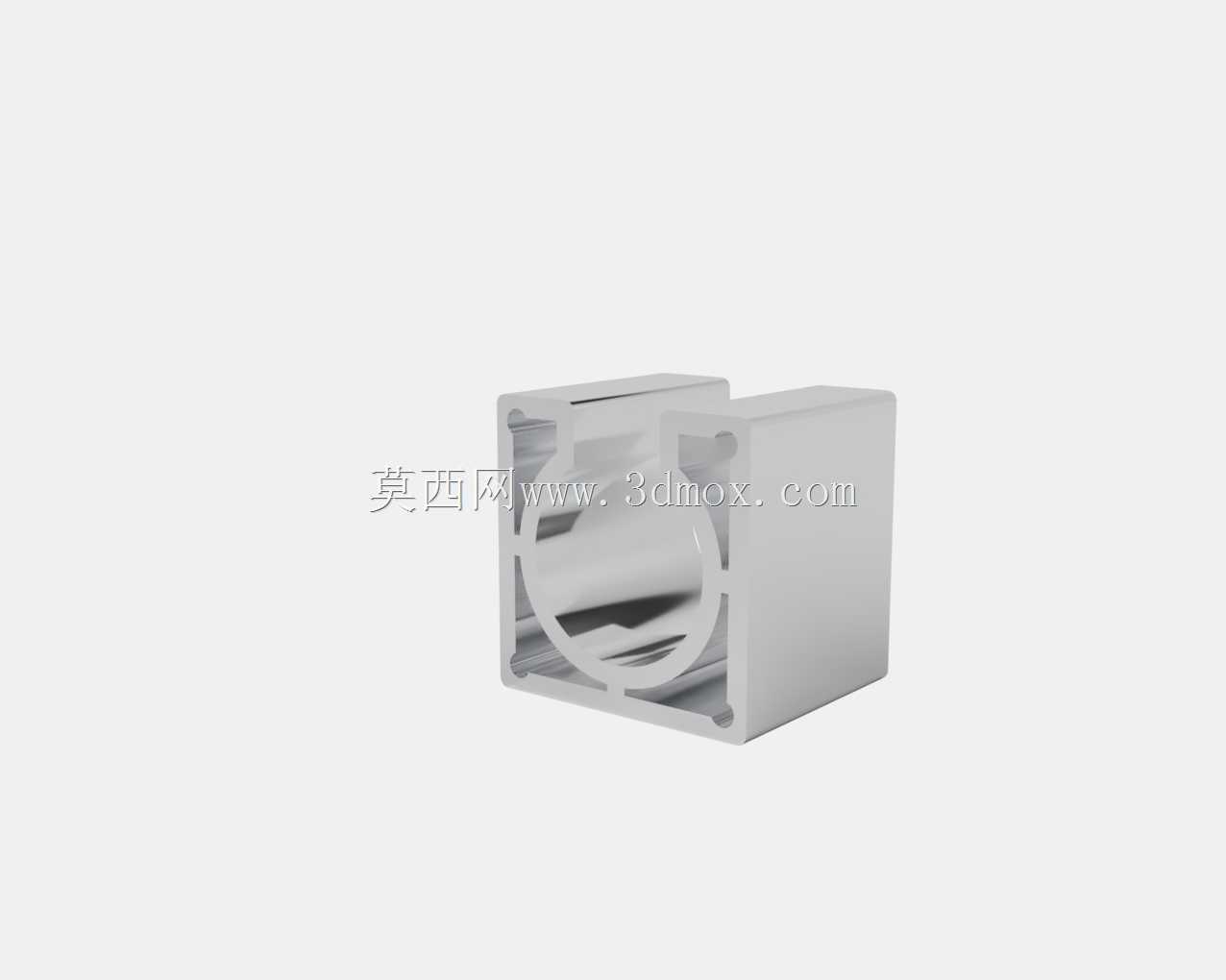

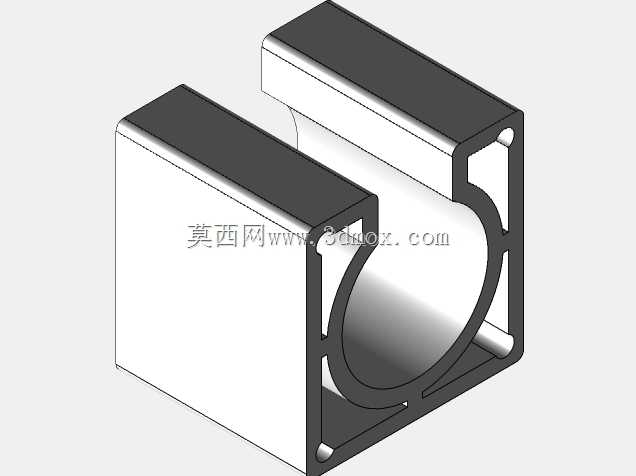

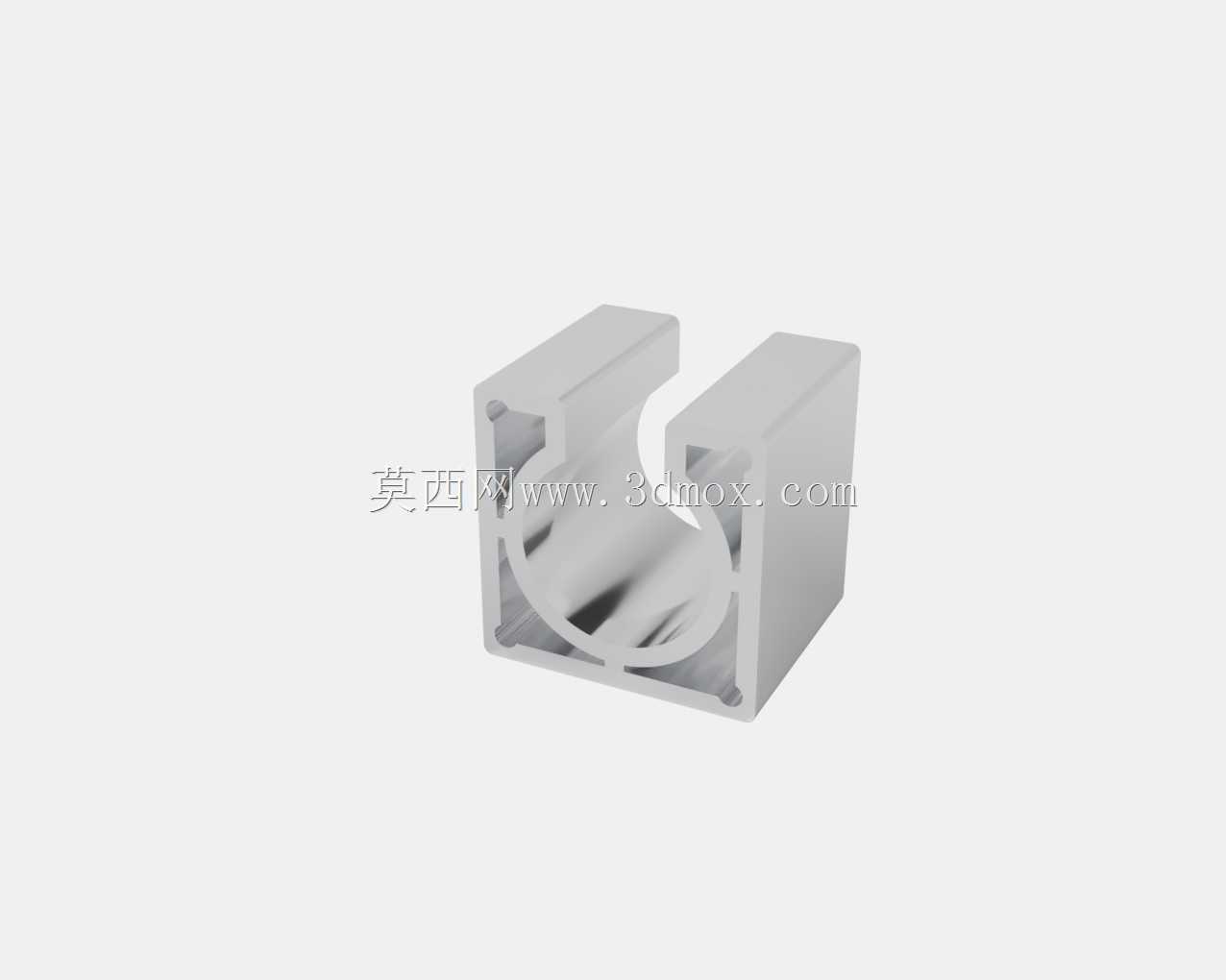

　　从结构设计来看，整体采用框型镂空结构，主体为方形框架，一侧开设适配电机圆柱外壳的半圆避让槽，既能够对电机的圆柱本体起到周向辅助定位的作用，减少电机安装时的径向偏移，又能通过镂空结构降低零件自重，同时减少铝材的用料成本。框架的四个角位预留了对应NEMA-23电机安装孔位的穿设空间，适配M5规格的安装螺钉，安装时可以直接将支架夹在电机安装法兰和设备安装板之间，四个螺钉依次穿过电机法兰、支架预留孔、设备安装板后锁紧，不需要额外设计支架的固定结构，装配流程和常规直装电机完全一致，不会增加现场装配的工序复杂度。

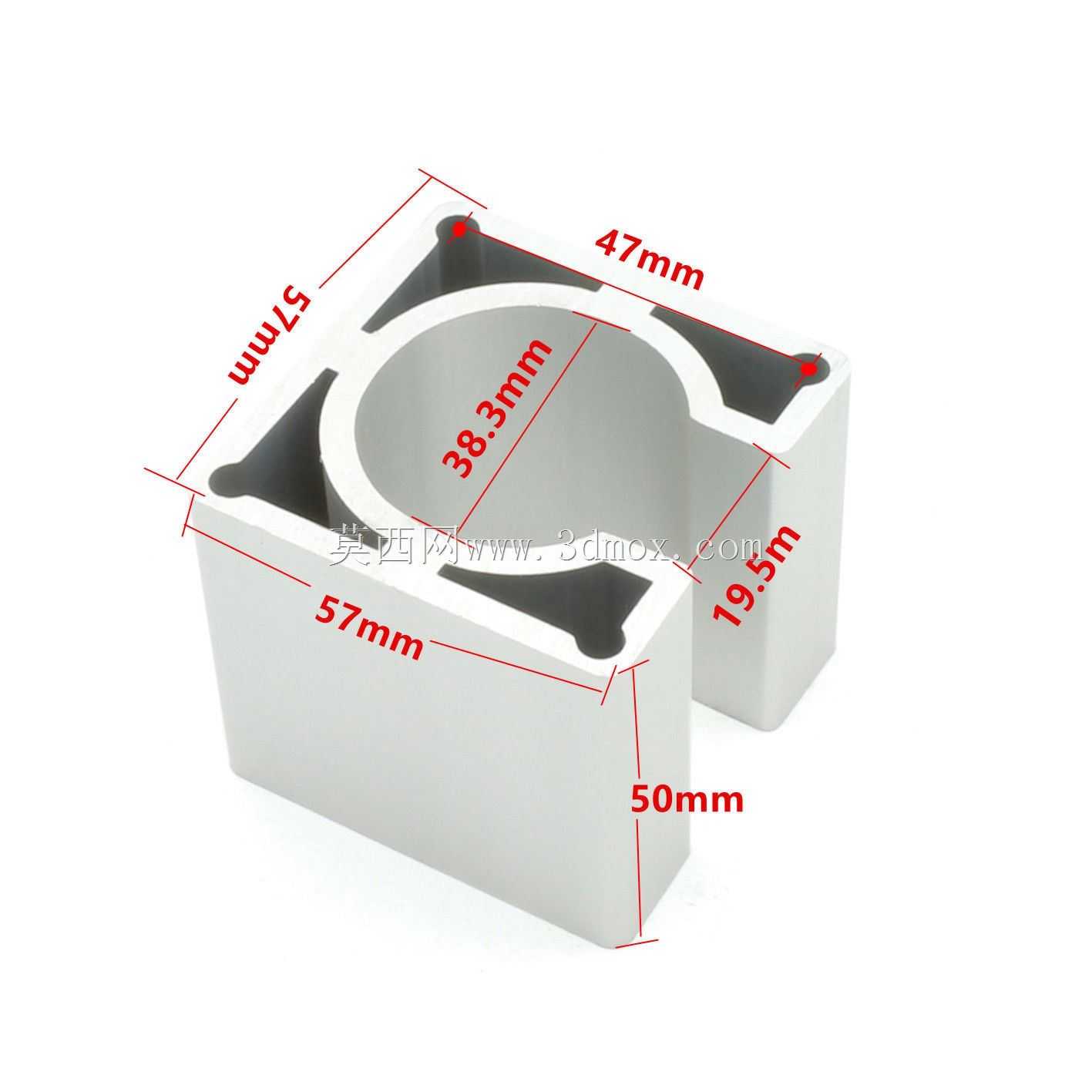

　　尺寸边界上，整体长宽高规格为50mm57mm57mm，这个尺寸是完全匹配NEMA-23电机的法兰外轮廓设计的，安装后支架不会超出电机法兰的外边缘，不会和设备周边的导轨、拖链、传动护罩等部件产生空间干涉，安装孔的孔径适配5mm的螺钉，孔位公差按照常规机械装配的间隙配合设计，既能够保证螺钉顺利穿入，又不会因为间隙过大导致电机安装后出现偏移。材质选用铝材，一方面是因为铝材的加工性能好，铣削加工后平面度容易保证，两个安装端面的平行度可以控制在合理范围内，避免电机安装后出现偏斜；另一方面铝材的重量轻，不会给设备安装板增加额外的负重，同时铝材本身的防锈性能好，在车间加工环境下不容易出现锈蚀，长期使用也不会因为锈蚀导致支架和电机、安装板粘连，后期维护拆卸更方便。

　　在实际设备适配场景里，除了数控铣刨机之外，各类采用NEMA-23电机作为动力单元的小型数控设备、自动化输送模组、桌面级加工设备都可以使用这款支架来调整电机的安装轴向位置，当设备传动端需要调整带轮张紧量、联轴器轴向间隙，或是电机尾部需要加装编码器、刹车附件时，这款支架可以作为标准间隔件快速替换，不需要重新设计加工定制间隔块，能够大幅缩短设备改型、装配调整的周期。设计时特意将半圆避让槽的尺寸做了适配性优化，和NEMA-23电机的外壳圆柱面保持合理的间隙，不会出现卡滞电机外壳的问题，同时框架的壁厚经过受力校核，在四个M5螺钉按照标准扭矩锁紧的情况下，不会出现压溃、变形的问题，能够长期保持安装面的平行度，保证电机轴和传动部件的同轴度要求，减少因为安装面不平导致的电机轴径向受力问题，延长电机和传动部件的使用寿命。
