微型带法兰F688低细节球轴承结构

　　在小型精密传动结构的设计选型过程中，带法兰的微型深沟球轴承一直是小空间回转支撑场景的核心部件，这类F688规格的法兰轴承，常被应用在小型传感器回转结构、微型仪器仪表转轴、小型办公设备走纸机构、精密检测设备的微调轴系当中，相比无法兰的同规格微型轴承，自带的一体式法兰挡边可以直接完成轴向定位，不需要额外加装轴用挡圈或者端盖来限制轴承的轴向窜动，能大幅压缩安装空间的轴向尺寸，这也是这类法兰微型轴承在紧凑结构设计中被频繁选用的核心原因。

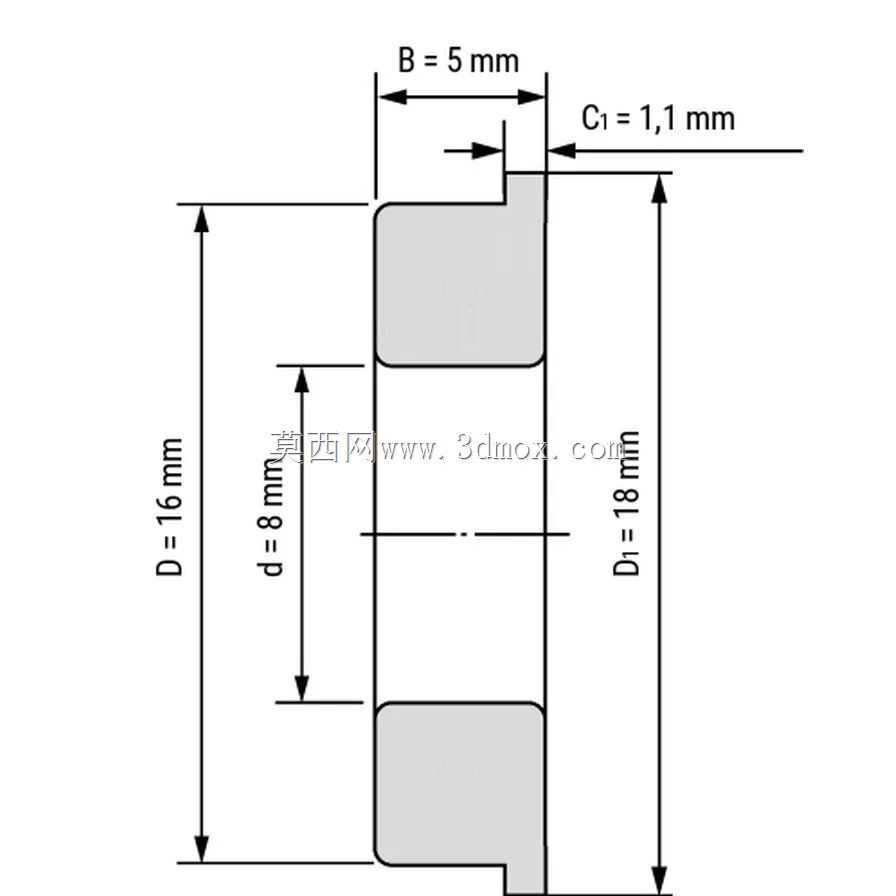

　　从实际设计的角度来看，这个低细节版本的轴承模型，保留了所有和安装、装配相关的核心尺寸特征，8mm的内孔直径适配常规的微型光轴，16mm的轴承主体外径可以直接压入对应公差的安装基座孔内，5mm的轴承主体宽度配合法兰边的外径尺寸，能够在安装时直接靠法兰端面贴合基座侧壁完成轴向定位，不需要额外设计轴向定位结构，对于做方案阶段的布局设计、装配干涉检查来说，这类简化模型的实用性远高于全细节模型——全细节的滚动体、保持架、内外圈滚道结构在整机装配仿真、布局校验阶段并不会参与干涉计算，反而会大幅占用装配体的文件内存，拖慢软件运行效率，这类保留安装边界、配合尺寸的简化模型，刚好匹配方案设计阶段的选型排布需求。

　　实际应用中，这类微型法兰轴承的工况负载普遍偏小，大多承受的是径向的轻载，附带少量的轴向载荷，因为法兰边的存在，轴向承载能力比同尺寸的无法兰微型轴承更有优势，在小型传感器的回转检测结构里，轴承需要支撑检测探头做低速回转，转速不高、负载极小，对轴承的运转精度有一定要求但不需要过高的精度等级，这类简化模型在做结构排布时，可以快速验证轴系的跨距、安装孔位的匹配度，提前排查安装时法兰边和周边结构件的干涉问题。很多刚接触精密小结构设计的工程师容易忽略法兰轴承的安装倒角问题，实际上轴承外圈和法兰衔接的位置有微小的退刀倒角，对应的安装基座孔口也需要设计对应尺寸的倒角或者沉台，避免压装时轴承的衔接棱边和基座孔口发生硬接触，导致轴承压装不到位或者法兰面无法完全贴合基座端面，这个模型虽然省略了滚道、滚动体的细节，但准确还原了轴承的外轮廓、法兰边的厚度、内外径的实际尺寸，完全可以满足安装校验的需求。

　　在做小型设备的传动链设计时，这类微型轴承的选型往往要结合轴的受力情况调整布置方式，比如在微型齿轮传动的传感器结构里，两根平行轴的两端都需要用这类法兰轴承做支撑，法兰边靠在壳体的外侧，轴承主体压入壳体的安装孔内，轴从内孔穿过之后，只需要在轴端做简单的限位就可以完成轴系的装配，不需要在壳体内部设计挡圈槽或者轴承端盖，能把壳体的内部空间压缩到最小，适配传感器这类对整体体积有严格限制的产品需求。很多时候做三维布局时，如果直接调用全细节的轴承模型，整个装配体的文件体积会成倍增加，尤其是一台小型设备里用到十数个这类微型轴承的时候，全细节模型会导致软件旋转、缩放、装配配合时出现明显的卡顿，而这类保留所有安装关联尺寸的简化模型，既不会影响结构设计阶段的尺寸校验、干涉检查，还能大幅降低装配体的负载，提升设计阶段的操作效率。

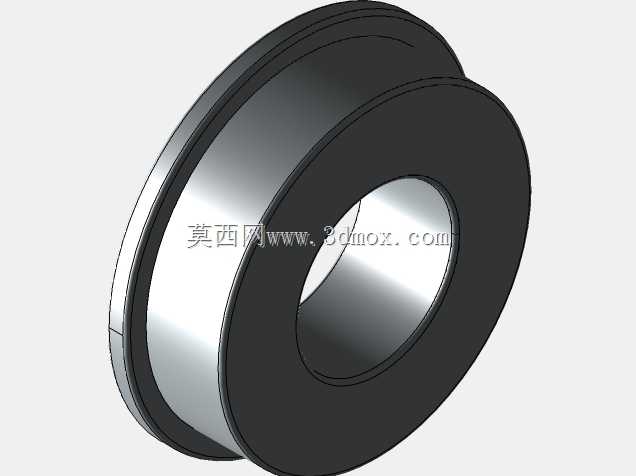

　　从建模思路上来说，这类简化轴承模型的构建逻辑是优先保证安装配合相关的尺寸1:1准确还原，包括内孔直径、轴承主体外径、轴承宽度、法兰边外径、法兰厚度这些和周边零件直接产生配合关系的尺寸，对于不参与装配、不影响外部轮廓的内部结构，比如滚动体、保持架、内外圈的滚道、密封盖的细微沟槽都做了省略处理，既保证了模型在工程设计中的实用性，也避免了不必要的细节增加模型复杂度。实际生产装配中，这类微型法兰轴承一般采用压装的方式装入基座孔，压装时需要注意施力位置要作用在轴承的外圈端面，不能直接压在内圈或者法兰边的单侧，避免导致轴承变形影响回转精度，而在三维设计阶段，用这个准确外轮廓的模型就可以提前模拟压装的路径，确认周边结构有没有预留足够的压装操作空间，避免后期加工装配时出现操作空间不足的问题。

　　在仪器仪表类的小型结构里，这类轴承的工作环境大多是室内常温工况，没有强冲击或者重载的情况，所以对轴承的载荷冗余要求不高，反而对安装空间的尺寸敏感度很高，F688这个规格的法兰轴承因为尺寸小巧、带轴向定位法兰的特性，刚好匹配这类场景的需求，不管是做传感器的回转支撑结构，还是小型旋钮的转轴支撑，或者是微型传动机构的从动轮支撑，都能在极小的空间里完成回转支撑的功能，同时减少轴向定位零件的使用，降低整体的装配复杂度和零件数量，这也是这类微型法兰轴承在小型精密设备里应用广泛的核心原因。
