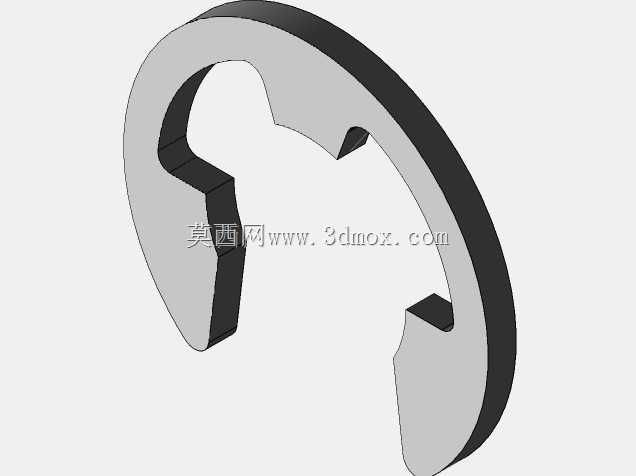

内径5mmE形开口轴用挡圈卡簧结构

　　在小尺寸精密传动与装配场景里，这类E形开口轴环是非常常见的轴向限位零件，日常在小型传感器装配、仪器仪表内部的小直径转轴、微型执行机构的轴系固定中都能见到它的身影。和传统的闭合式轴用挡圈不同，这种E形结构不需要在轴端加工整圈的环槽，也不需要专门的卡簧钳进行大幅度撑开操作，对于安装空间局促、轴端操作空间不足的微型设备装配场景适配性极强。

　　从实际使用的工况来看，这类挡圈主要承担轴上零件的轴向定位作用，防止套在轴上的小齿轮、微型轴承、垫片、传感元件等零件沿轴向窜动，在小载荷、低转速的精密轴系里应用占比很高。比如小型光电传感器的转轴装配、微型气动元件的活塞杆限位、小型编码器的轴端固定，都常选用这类小内径E形挡圈，它的安装不需要复杂工装，用一字螺丝刀抵住挡圈中间的开口位置，对准轴上的卡槽轻轻推入即可完成装配，拆卸时也可以用尖嘴钳夹住挡圈的弧形外缘轻轻施力就能脱出，对于需要频繁调试、拆装的样机试制场景非常友好。

　　设计这类E形挡圈的时候，核心要匹配的是轴上卡槽的尺寸参数，适配的轴径范围覆盖6mm到8mm的光轴，对应的轴上卡槽底径为5mm，挡圈自身的厚度为0.7mm，这个厚度参数直接决定了轴上需要加工的卡槽宽度，卡槽宽度要略大于挡圈厚度，预留0.05mm左右的安装间隙，避免挡圈装入后出现卡滞、无法完全卡入槽底的问题。三个卡爪的尖端位置是核心的受力接触区域，设计时三个爪的内圆弧面要和卡槽底径完全贴合，挡圈装入卡槽后，三个爪的外缘要高出轴的外圆柱面，高出的部分就是抵住轴上零件肩部的限位面，这个高出的尺寸一般控制在0.8mm到1.2mm之间，既能保证足够的限位接触面积，又不会因为突出过多和周边其他运动零件发生干涉。

　　从结构强度的角度考虑，这类E形挡圈一般选用弹簧钢冲压成型，经过淬火回火热处理保证足够的弹性和硬度，安装时依靠自身的弹性变形撑开，卡入轴槽后弹性回弹，牢牢卡在槽内，正常工作状态下可以承受一定的轴向冲击力，只要轴向载荷不超过挡圈的剪切强度极限，就不会出现挡圈脱出、轴上零件窜动的问题。设计建模的时候要注意三个卡爪的过渡圆角处理，不能出现尖锐的直角棱边，一方面是避免冲压加工时出现应力集中导致挡圈断裂，另一方面也防止安装时锋利的棱边划伤操作人员或者轴上零件的配合面。挡圈的外圆弧面要做倒钝处理，和轴上零件的肩部接触的端面要保证平面度，避免接触时出现点接触导致局部压强过大，长期使用后出现挡圈变形、限位失效的问题。

　　在实际装配的边界校核上，要注意挡圈装入轴槽后，外圆的最大直径不能超过周边零件的避让空间，比如轴上配套的滑动轴承内孔、齿轮的轮毂内孔，要预留足够的间隙，避免挡圈和转动的轮毂发生摩擦，额外增加转动阻力甚至磨损挡圈。另外在有振动的工况下使用时，可以在挡圈外侧增加一个薄垫片，分散轴向力的同时，也能避免振动导致挡圈从槽内松脱。这类小尺寸E形挡圈因为结构简单、安装便捷、占用轴向空间小，在小型精密机械、仪器仪表、消费电子内部的传动结构里应用非常广泛，建模时重点要保证三个卡爪的位置度，确保装入轴槽后三个爪都能和槽底均匀接触，避免出现单侧受力导致挡圈偏斜、卡滞的问题。
