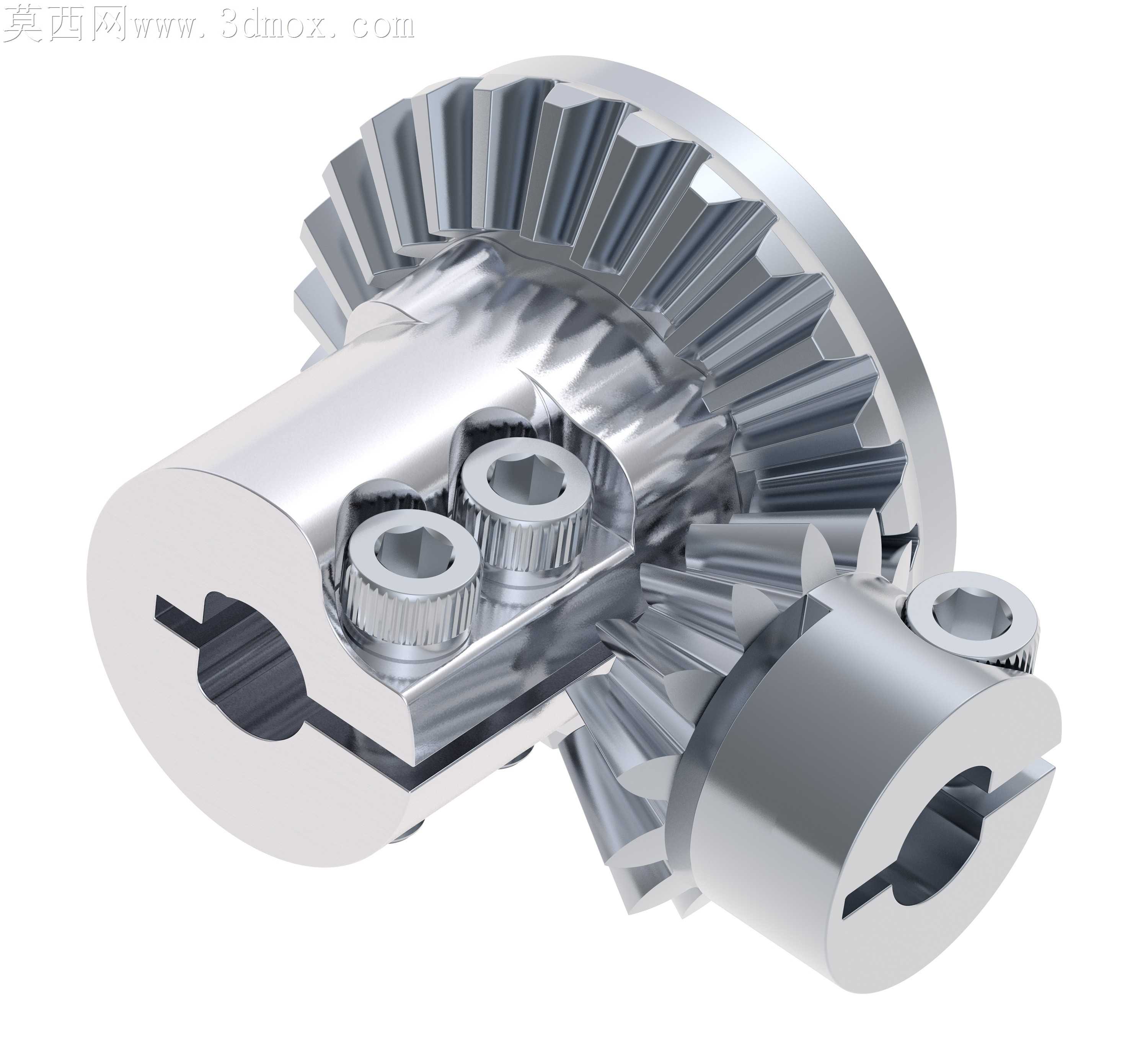

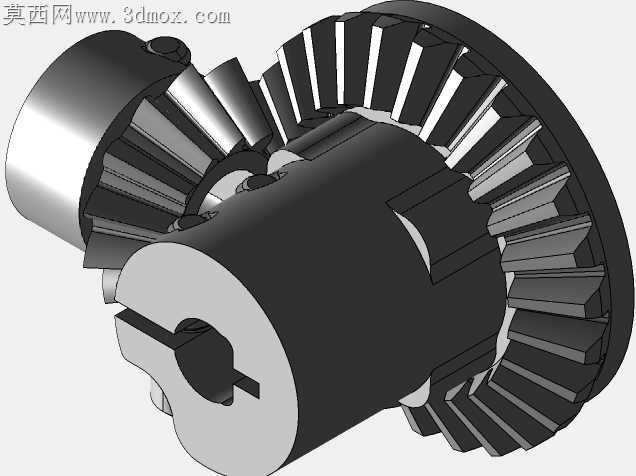

1/4孔锥齿轮与正齿轮组合传动组件

小规格孔装锥齿轮在轻载传动场景里，最容易被忽略的隐患是轴孔配合间隙与轮齿啮合侧隙的匹配失衡，很多实训套件里的同类齿轮组，要么轴孔公差放得太松，运转时轮齿窜动导致啮合冲击大，用不了几百小时齿面就出现点蚀，要么紧定螺钉的孔位设计不合理，拧紧后轴与齿轮的同轴度偏差超过0.1mm，高速转动时整个传动链抖振明显。这套锥齿轮正齿轮组合组件，在轴孔端开了贯通式的弹性开槽，配合侧面的滚花紧定螺钉锁紧，不需要额外加工键槽就能实现轴与齿轮的无间隙锁固，刚好适配1/4英寸标准轴径的伺服输出端，装拆的时候不用拉马之类的专用工具，松开紧定螺钉就能顺着开槽的弹性余量直接拔下，对实训场景里频繁拆装调整传动比的需求非常友好。锥齿轮的齿向修形做了很细的适配，因为是正交轴传动，轮齿的大端与小端线速度差明显，这套齿轮的齿面在节锥位置做了微量的鼓形修形，不会出现齿端边缘接触的问题，啮合时的接触斑刚好落在齿面中部，哪怕安装时两轴的正交度有半度以内的偏差，也不会出现卡滞或者偏磨的情况。和锥齿轮同轴布置的正齿轮，轮毂端面和锥齿轮的轮毂端面做了贴合定位，两个零件的同轴度靠轴孔本身的精度保证，不需要额外的定位套，减少了传动链上的累积误差。紧定螺钉选用了滚花头的内六角款式，滚花纹路是直纹滚花，调试的时候哪怕手上沾了润滑脂也能徒手拧动预紧，最后用内六角扳手加力锁紧就不会松脱，螺钉的沉孔深度刚好把整个螺钉头埋入轮毂表面，不会突出干涉旁边的传动零件。齿坯的加工基准选在了轴孔的内圆柱面，滚齿和插齿的时候一次装夹完成齿形加工，齿圈径向跳动控制在很小的范围内，运转时的传动噪音比普通 hobby 级齿轮组低不少。轮毂上的开槽宽度做了精准控制，弹性变形量刚好够抵消轴径的上偏差，不会因为开槽太宽导致锁紧后轴孔失圆，也不会因为开槽太窄失去弹性抱紧的效果。正交啮合的两个锥齿轮，安装距的公差带留了0.2mm的调整余量，装配时可以顺着轴的方向微调位置，找到最佳啮合点之后再锁紧螺钉，不需要额外加调整垫片，简化了装配流程。正齿轮的齿顶圆做了微小的倒角，装配时和配对齿轮啮合不会出现顶齿卡滞的情况，齿面的粗糙度控制在适合轻载传动的区间，既不会因为太粗糙导致传动阻力大，也不会因为表面太光滑在有少量粉尘的实训环境里出现粘屑问题。
