小型废水泵闭式离心叶轮结构设计

　　在民用建筑排污、小型工业废水预处理、商用楼宇中水回用这类场景里，废水泵的核心做功部件就是叶轮，它的水力设计直接决定整泵的输送效率、抗堵塞能力与运行稳定性，本次设计的叶轮适配小流量高扬程的小型废水输送工况，针对废水介质中混杂纤维、细小颗粒的特性做了针对性的结构优化。从实际安装边界来看，该叶轮采用后闭式单吸结构，轮毂中心的轴孔采用标准平键连接形式，轴孔直径适配常规小型废水泵的电机输出轴规格，叶轮进口端的轮毂端面做了倒角处理，方便装配时与泵轴的定位套贴合，避免装配过程中出现卡滞、同轴度偏差的问题；叶轮的整体外径控制在适配1.5寸口径泵体的尺寸范围内，后盖板的外缘与泵体蜗壳的内壁间隙控制在1.2-1.5mm之间，既可以减少容积损失，

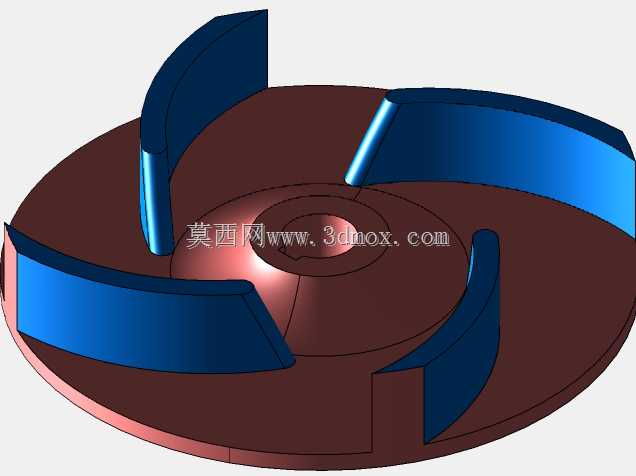

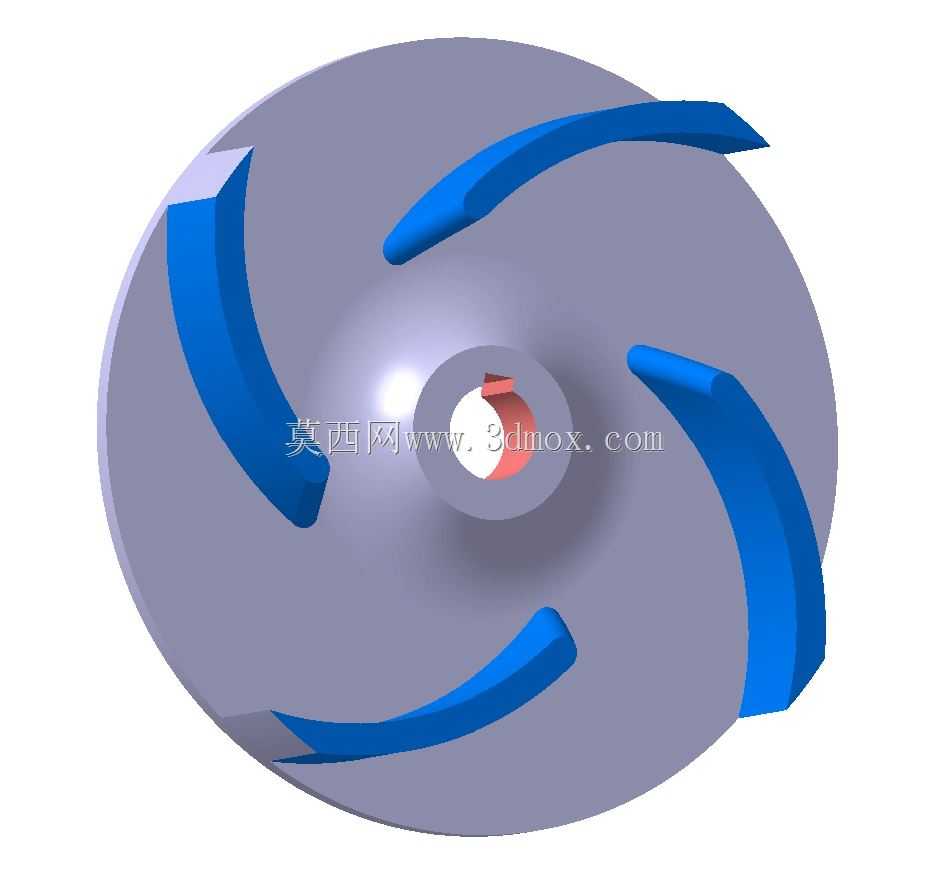

　　又能避免介质中细小颗粒卡入间隙造成叶轮磨损。设计思路上没有采用普通清水泵的多叶片薄叶片结构，而是选用了4片大曲率空间扭曲叶片，叶片的进口边做了大圆角修型，出口边的厚度从根部到轮缘逐渐减薄，这种设计一方面可以减少叶片进口的冲击损失，提升小流量工况下的运行稳定性，避免气蚀过早出现；另一方面大过流通道的设计可以让直径在5mm以下的软性纤维、细小固体颗粒顺利通过，降低叶轮堵塞的概率，适配废水介质的输送需求。叶片与前后盖板的连接位置做了圆弧过渡处理，没有直角应力集中结构，在长期输送含颗粒介质的过程中，可以减少颗粒对连接位置的冲刷磨损，延长叶轮的使用寿命；叶轮的前盖板采用锥面收敛结构，从进口到出口的过流断面面积按照等速流的设计原则逐渐变化，

　　让介质在叶轮内部的流动速度均匀变化，减少局部涡流造成的水力损失。从功能特性来看，该叶轮的叶片出口安放角选取了28度的中等角度，兼顾了扬程特性与效率曲线的平坦度，在实际运行过程中，当管网阻力出现波动时，泵的流量变化幅度更小，适合废水输送工况中液位波动、管路阻力不稳定的使用场景；叶轮做了静平衡校正，平衡精度达到G6.3级，适配2900r/min的电机转速，运行过程中的振动值控制在标准允许范围内，不会因为叶轮不平衡造成轴承过早损坏、机械密封泄漏的问题。在实际选型适配时，该叶轮可以直接替换同规格的ISW型小型管道排污泵叶轮，也可以适配WQ型小型潜水排污泵的同功率段机型，安装时只需要保证叶轮进口与泵体进水口的对中精度，

　　锁紧叶轮螺母后盘车检查无卡滞即可投入使用；针对废水介质中含有少量腐蚀性成分的场景，该结构的叶轮可以采用铸铁、不锈钢、工程塑料等不同材质加工，结构本身不需要做修改，只需要根据材质特性调整铸造或注塑的工艺参数即可。很多现场运维人员反馈，小型废水泵的故障有七成以上来自叶轮堵塞或者磨损，这款叶轮的大通道设计减少了纤维挂扯的概率，叶片表面的光滑过渡结构也不容易让污物附着，长期运行后不需要频繁拆泵清理叶轮，能够有效降低设备的运维成本；在水力性能测试中，该叶轮在额定流量点的效率比同规格普通清水叶轮低3个百分点左右，但抗堵塞能力提升了40%以上，完全符合废水输送场景的使用优先级，毕竟对于排污类泵来说，稳定不堵塞的优先级要高于极限效率的提升。另外在设计过程中，特意将叶轮的后密封环位置做了加宽处理，密封环的配合间隙按照含颗粒介质的要求放大到0.2-0.3mm，避免颗粒进入密封环配合面造成密封环快速磨损，同时加宽的密封环也可以减少叶轮的轴向力，降低轴承的轴向载荷，提升泵的整体运行寿命。
