小型离心泵蜗壳式泵壳结构设计

　　在流体输送系统的核心部件设计中，泵壳作为离心泵的关键承压与导流构件，其结构合理性直接决定整泵的运行效率、振动噪声水平与服役寿命。本次呈现的小型泵壳采用经典蜗壳式结构，适配小流量高扬程的单级离心泵应用场景，常见于小型供水增压、实验室流体循环、小型冷却系统、家用给排水设备等工况，承担着将叶轮甩出的高速流体收集、导流并完成动能向压能转换的核心作用，同时作为整泵的承载基体，为叶轮、泵轴、密封组件提供安装定位基准。

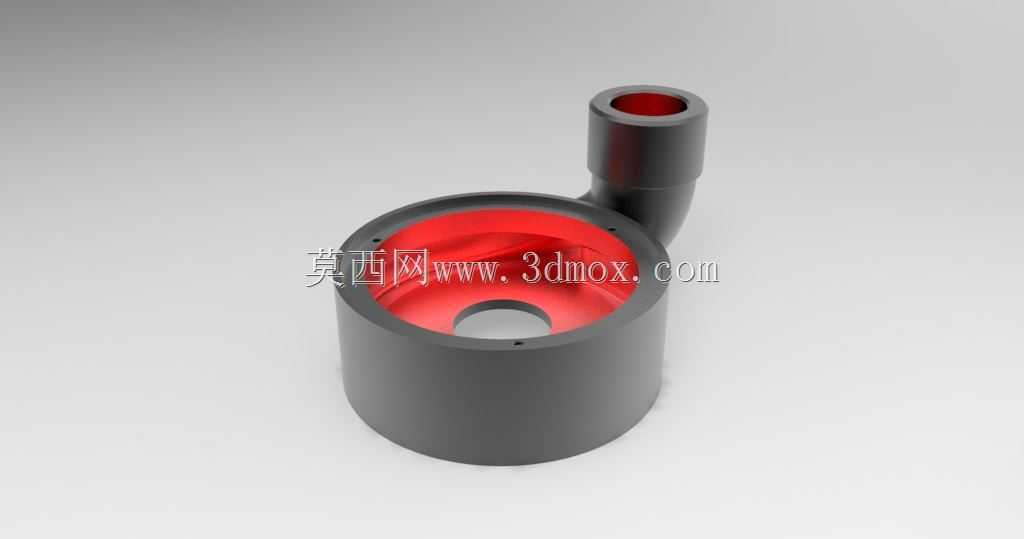

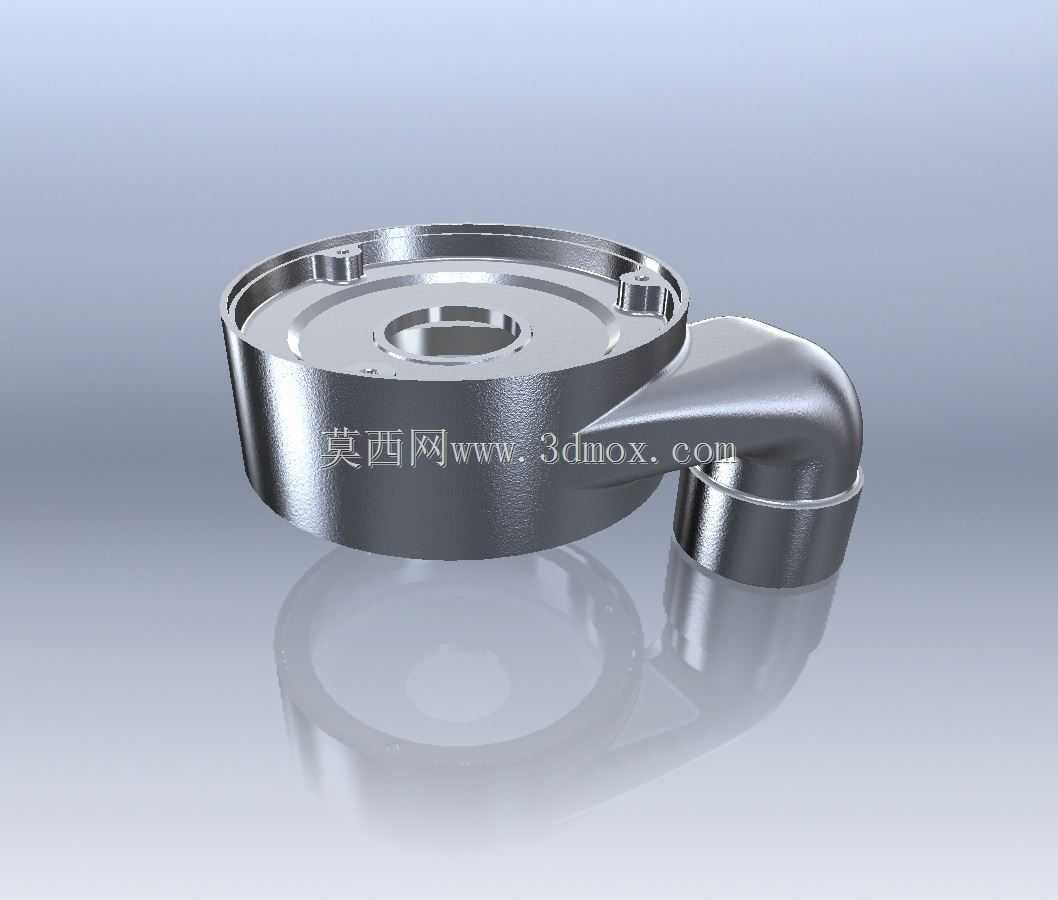

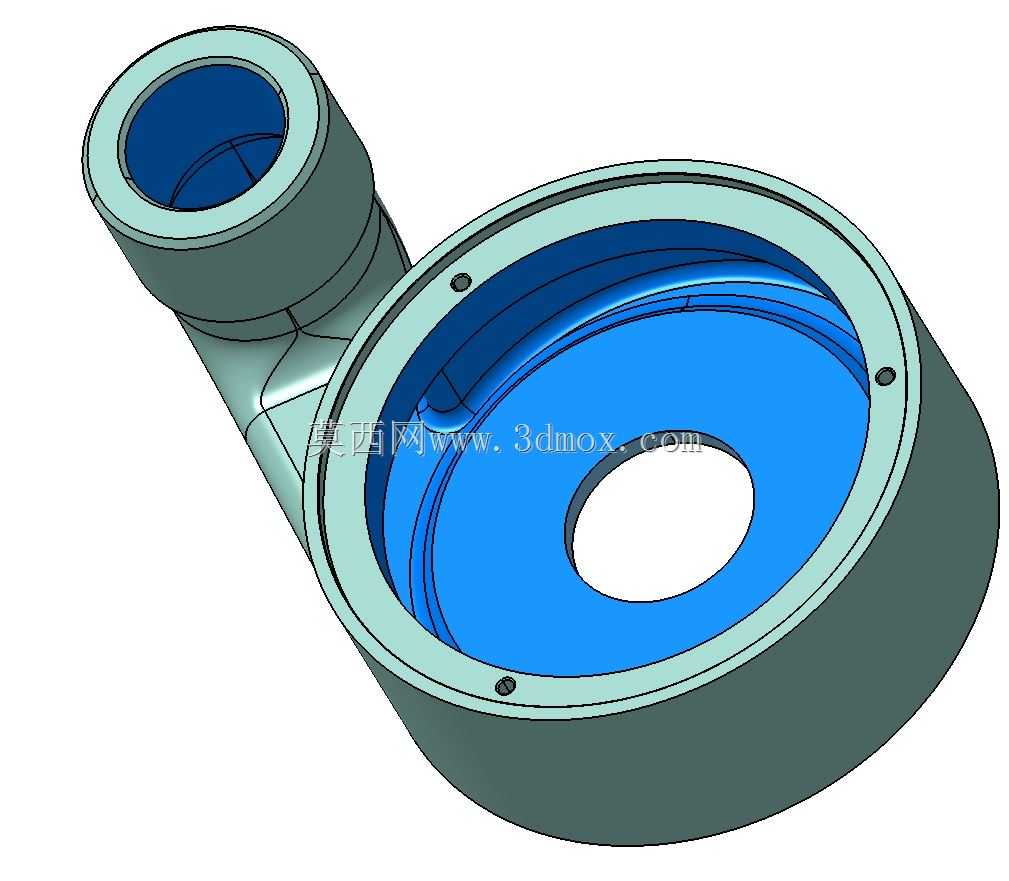

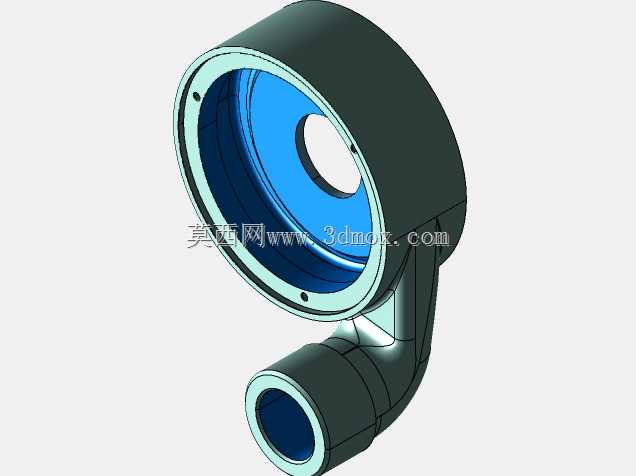

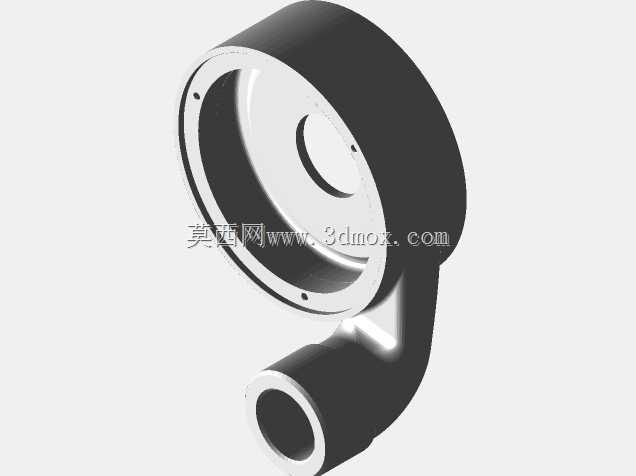

　　从结构设计逻辑来看，该泵壳采用单蜗壳断面渐变设计，蜗室流道从隔舌位置开始沿圆周方向按照等速度矩原则逐步扩大过流面积，能够最大程度降低流体在壳体内的水力损失，避免流道内出现涡流、脱流等不良流态。主腔为圆形涡室结构，中心设置的通孔为叶轮安装腔，用于容纳闭式叶轮，腔体内壁的环形台阶结构分别对应叶轮口环配合位、密封件安装槽，能够保证叶轮运转时的径向定位精度，同时为机械密封或填料密封提供安装空间，减少高压流体的泄漏损失。侧向延伸的管状结构为泵的出口流道，与蜗室切线方向衔接，能够将蜗室内收集的增压流体平顺导向出口管路，出口端的圆柱形接口可适配标准管螺纹或法兰连接结构，方便与外部管路快速对接。

　　从安装边界与尺寸配合角度分析，该泵壳主腔端面均匀分布的多个小孔为泵盖连接螺栓孔，用于实现泵壳与泵盖的紧固连接，螺栓孔的位置度公差需控制在0.1mm以内，保证装配后泵盖与泵壳结合面的密封压力均匀，避免高压工况下出现结合面渗漏。主腔外圆为整泵的安装定位基准，可与泵支架的定位止口配合，保证泵体与驱动电机的同轴度要求，减少轴系运转时的径向跳动。侧向出口流道的中心高度与主腔中心的相对尺寸，需匹配进出口管路的安装中心距要求，避免管路安装时出现额外应力，防止泵壳受管路外力作用产生变形，进而影响内部叶轮的运转间隙。

　　在功能特性设计上，该泵壳的壁厚按照承压1.6MPa的工况要求进行等强度设计，蜗室流道外壁与出口流道的过渡位置采用大圆角平滑过渡，能够有效降低流体压力脉动带来的结构应力集中，避免长期交变载荷作用下出现疲劳开裂。流道内壁设计为光滑曲面，所有转角位置均做圆弧过渡处理，减少流体流动过程中的沿程阻力，同时避免固体杂质在流道死角位置沉积，适配输送清水或低粘度、无大颗粒杂质的流体介质。泵壳材质可根据输送介质特性选择灰铸铁、工程塑料或不锈钢材质，灰铸铁材质具备良好的减振性能，能够有效吸收叶轮运转带来的振动，降低整泵运行噪声；工程塑料材质具备优异的耐腐蚀性，适合输送弱腐蚀性流体；不锈钢材质则可用于食品级流体输送或有较高耐腐蚀要求的工况。

　　从实际装配适配性来看，该泵壳的内部腔体尺寸需与匹配的叶轮外径、出口宽度严格对应，隔舌与叶轮出口的间隙控制在叶轮外径的1%~3%区间，间隙过小容易出现叶轮与隔舌的刮擦，间隙过大则会导致流体回流损失增大，降低整泵的运行效率。出口流道的通径设计与泵的额定流量匹配，能够保证流体在出口段的流速处于经济流速区间，减少管路沿程损失。泵壳与泵盖的结合面设计有密封槽，可安装橡胶密封垫片，装配时按照对角线顺序分次拧紧连接螺栓，能够保证结合面的密封可靠性，避免高压流体泄漏。在日常运维过程中，该结构的泵壳拆装便捷，拆开泵盖即可直接完成叶轮、密封件的检查与更换，无需拆卸进出口管路，能够有效降低设备的维护成本与停机时间。
