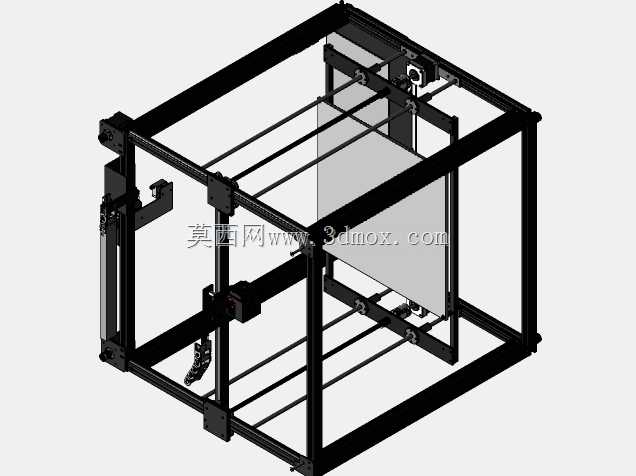

大尺寸FDM桌面级3D打印设备结构

　　日常做手板打样、小批量定制零件加工的场景里，这类大成型尺寸的桌面级FDM设备是很多工作室、创客空间甚至小型加工点的常用配置，330×330的成型幅面刚好覆盖了绝大多数单件定制零件的尺寸需求，不用拆分模型就能一次打印完成，能省去很多拼接粘黏的后处理工序，也避免了拼接带来的强度不足、尺寸偏差问题。从结构设计来看，整机采用标准欧标铝型材搭建框架，这种选型思路很务实，铝型材本身的装配精度靠型材自身的挤压精度保证，不需要额外做复杂的机架焊接、铣削加工，装配时只需要靠角码、螺栓锁紧就能保证框架的整体方正度，后期如果需要改装扩展，也能直接在型材槽位上加装配件，不用重新打孔破坏机架结构。运动部分的布局采用了经典的CoreXY结构思路？不对，

　　仔细看轴系布置，X轴的运动组件搭载在Y轴的两根平行光轴上，Z轴则采用双丝杆搭配双侧光轴导向的布置，这种设计能保证打印平台上下运动时的平稳性，不会因为平台负重不均出现倾斜卡顿，毕竟330幅面的打印平台本身自重加上打印件的重量，单丝杆支撑很容易出现偏载磨损的问题，双侧导向加传动的设计能把负载均匀分散到两侧的传动组件上，长期运行的精度保持性更好。打印头的走线采用了拖链内置的布置方式，所有的加热线、温控线、步进电机线都收纳在拖链内部，运动过程中不会出现线缆拖拽、剐蹭打印件的问题，也能避免长期往复运动导致的线缆弯折疲劳断裂，很多入门级设备为了省成本省去拖链，用不了多久就会出现线缆破损的故障，这种细节设计其实直接决定了设备的长期无故障运行时长。

　　从安装边界来看，整机的外轮廓尺寸比成型幅面大出约150mm左右的余量，放置时只需要预留出前方操作、后方走线散热的空间即可，不需要额外的大型安装基座，普通的承重工作台就能承载，整机重量分布均匀，底部如果加装减震脚杯还能进一步降低高速运动时的共振，减少打印层纹问题。实际使用中，这类设备可以适配PLA、ABS、PETG等多种常见的FDM打印耗材，既可以做外观验证手板，也能打印功能测试用的结构件，比如工装夹具的非标配件、设备的定制护罩、小批量的定制产品外壳都能直接加工，相比外协加工，单件的制作成本能压缩到很低，制作周期也能缩短到几小时到十几小时，对于需要快速迭代设计的研发场景来说非常实用。设计时框架的各个连接节点都做了应力分散的处理，

　　角码的位置避开了运动组件的行程范围，不会出现运动干涉，所有的传动轮、皮带的张紧机构都设置在方便调节的位置，后期维护时不需要拆解大量零件就能调整皮带张紧度、润滑光轴导轨，日常维护的门槛很低。打印平台的调平结构采用了多点弹簧支撑的设计，配合手动调平螺母就能快速完成平台水平度校准，新手也能快速上手操作，不会因为调平不当出现第一层粘不住、打印翘边的问题。整机的电气安装位都预留了足够的散热空间，主控板、电源的安装位置都远离打印头的高温区域，避免长期高温烘烤导致电气元件老化加速，这种布局细节是很多复刻机型容易忽略的点，直接影响设备的使用寿命。
