Tronxy X5SA Pro 3D打印机升级结构组件

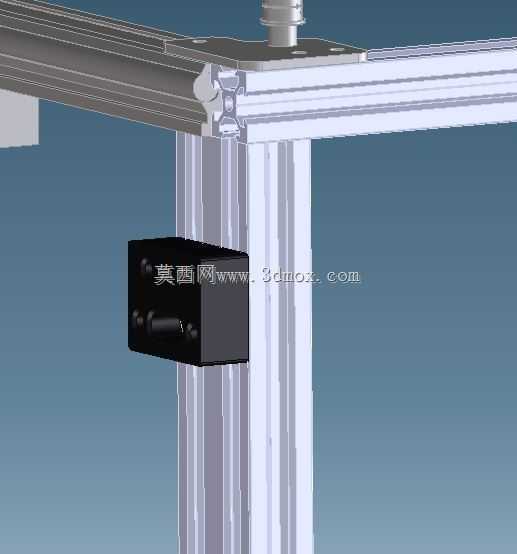

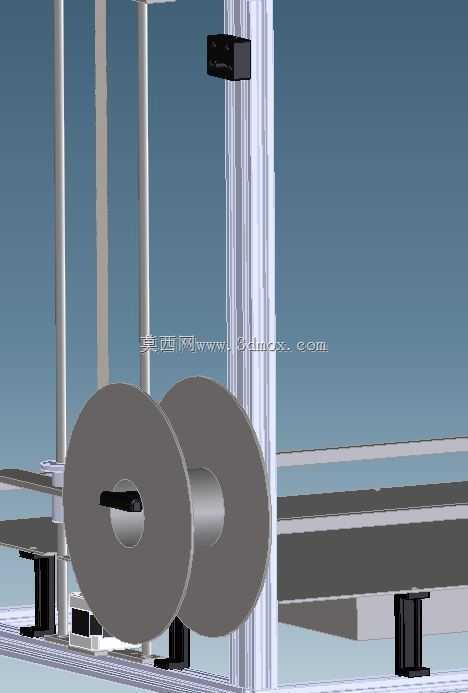

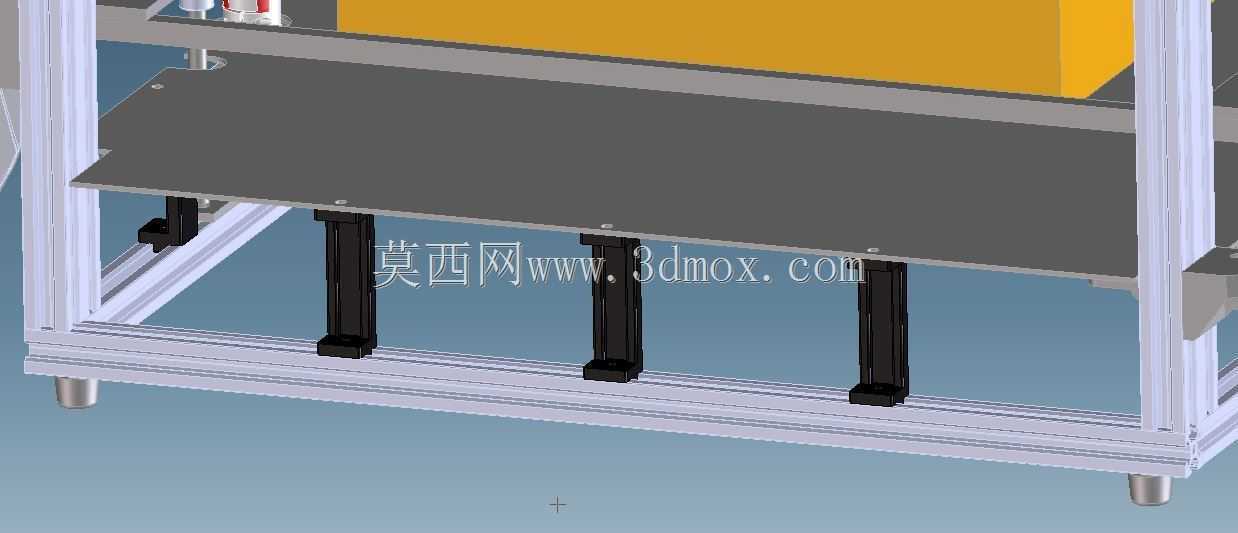

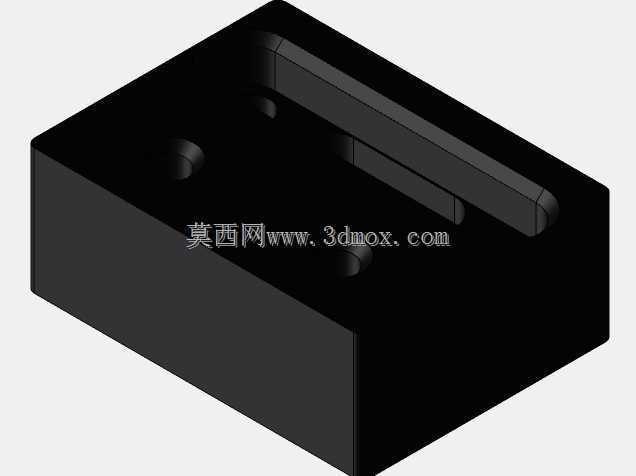

这套升级结构针对Tronxy X5SA Pro机型的打印平台支撑短板做了定向优化，日常桌面级FDM3D打印作业中，大尺寸打印件成型时平台长期受热易出现形变，尤其是连续数十小时打印ABS、PC等高温耗材时，原机单薄的平台支撑结构会让平台平面度随温度循环出现偏移，直接导致首层附着失败、打印件翘曲甚至中途脱落的问题。从结构设计逻辑来看，这套升级件采用铝型材框架搭配多点式支撑柱的布局，没有改动原机的运动导轨安装基准，所有安装孔位完全匹配原机的铝型材机架T型槽位置，改装时不需要对原有框架做打孔、切割等破坏性加工，只需要将原机的平台支撑板拆除，替换配套的加厚平台安装板，再在板体下方均匀布置四根黑色工程塑料支撑柱，支撑柱下端直接固定在底部框架的横向铝型材上，把原来仅靠两侧导轨悬臂承载的平台载荷，分散到底部整个框架结构上，大幅降低平台边缘的形变量。实际应用场景里，改装后的设备在打印300mm以上尺寸的大尺寸模型时，平台中部的下沉量可以控制在0.1mm以内，完全满足首层打印的平面度要求，支撑柱采用的耐高温改性工程塑料材质，在打印腔体内长期60度左右的环境温度下不会出现软化蠕变，能长期保持支撑精度。安装边界上，整套升级组件完全包裹在原机的机架外轮廓内部，不会额外增加设备的占地面积，也不会和X轴、Z轴的运动行程产生干涉，平台上下移动的全行程范围内，支撑柱和运动部件之间预留了至少5mm的安全间隙，避免出现运动卡滞。平台安装板上预留了原机热床的所有固定孔位，还有热床走线的避让槽，改装时不需要重新排布热床线路，也不需要调整原机的限位开关位置，整个改装过程只需要内六角扳手即可完成，不需要额外的专用工装。针对纤维类耗材打印的场景，这套升级结构还预留了相关辅助配件的安装位，比如打印碳纤维填充耗材时需要加装的平台保温棉、挡风围挡等部件，都可以直接利用平台板和支撑柱上的预留孔位固定，不需要额外做结构改造。结构设计时还考虑了后期维护的便利性，所有连接位置都采用标准内六角螺丝，日常调整平台水平度时不需要拆除整个支撑结构，只需要微调平台板和支撑柱之间的调节螺母即可完成校准，相比原机的单点调平结构，多点支撑的调平保持时间可以提升三倍以上，减少日常作业中的校准频次。
