CoreXY打印机V型槽皮带张紧调节组件

　　在桌面级FDM 3D打印设备的传动系统调试中，同步带张紧度的控制直接决定了打印件的尺寸精度、表面质量以及长期运行的传动稳定性，CoreXY结构的设备由于采用双皮带交叉传动的布局，两个轴向的皮带张紧力匹配度、单条皮带的张紧均匀性，比普通笛卡尔结构设备有着更严苛的要求，传统的张紧结构多采用电机座移位、皮带轮座长圆孔调节的方式，不仅调节时需要反复拆装紧固螺丝，还容易在调节过程中出现皮带轮偏斜、两个轴张紧力不均的问题，直接导致打印过程中出现皮带跳齿、层纹错位、拐角振纹等常见故障。这款张紧组件正是针对采用V型铝型材框架、6mm安装槽位的CoreXY结构3D打印机开发的专用张紧调节部件，整体采用基座式安装设计，

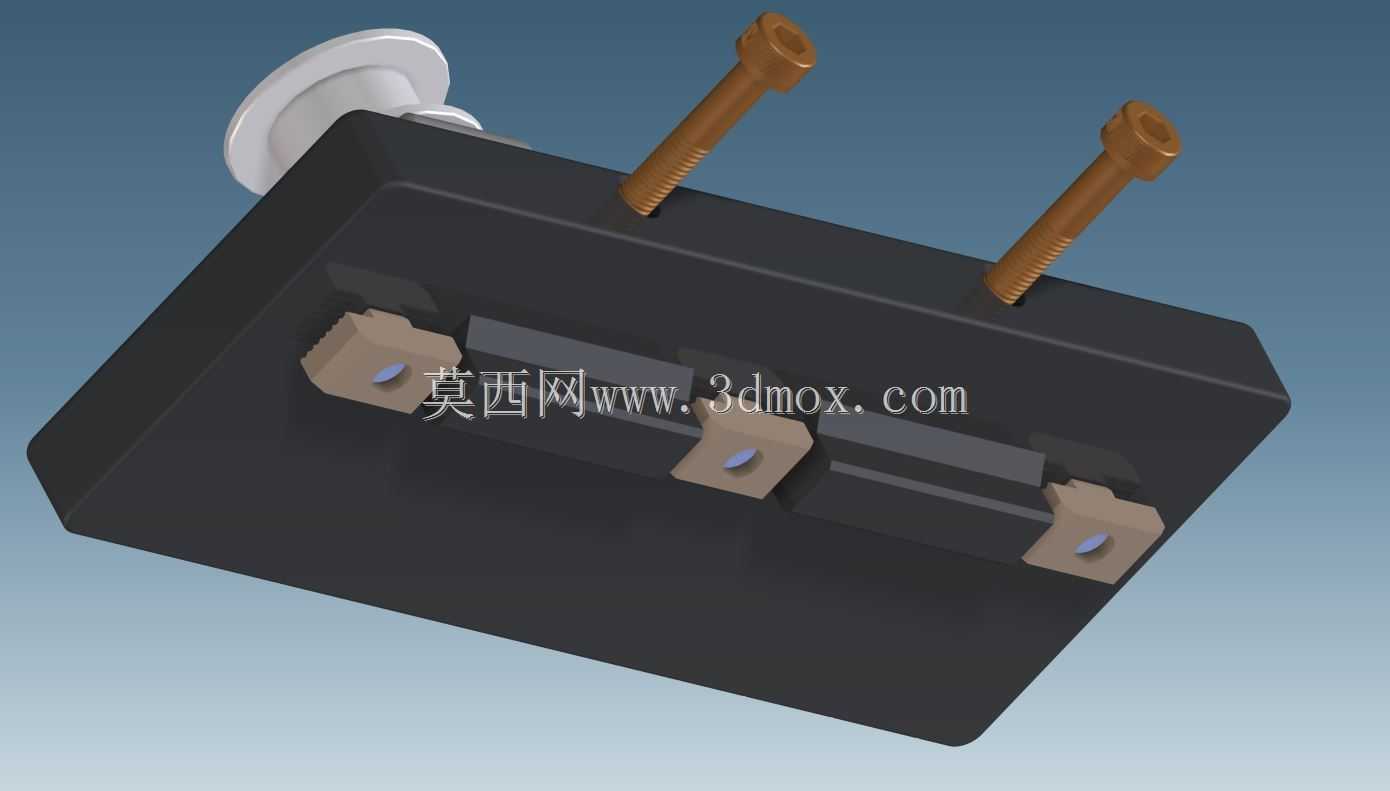

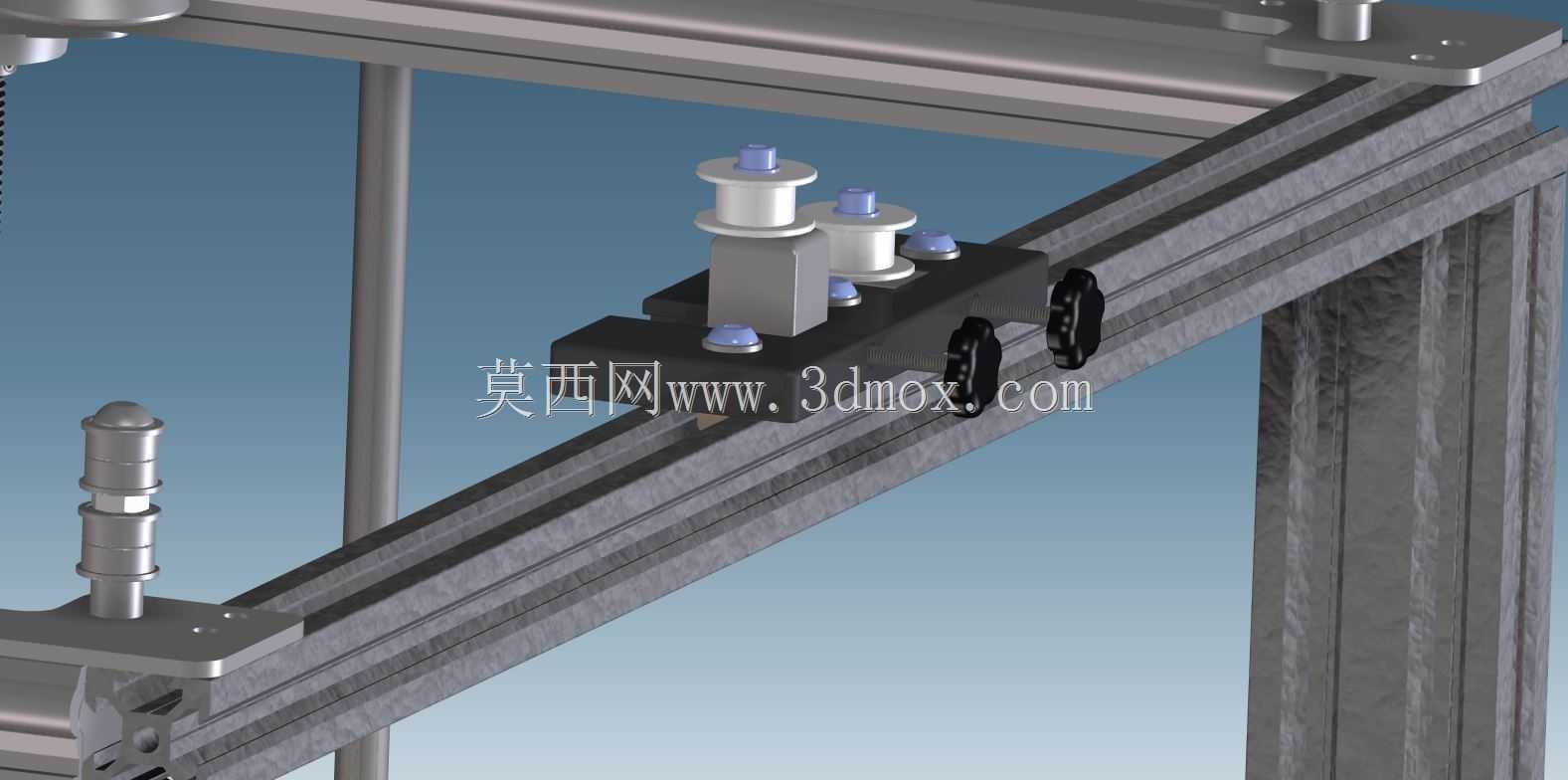

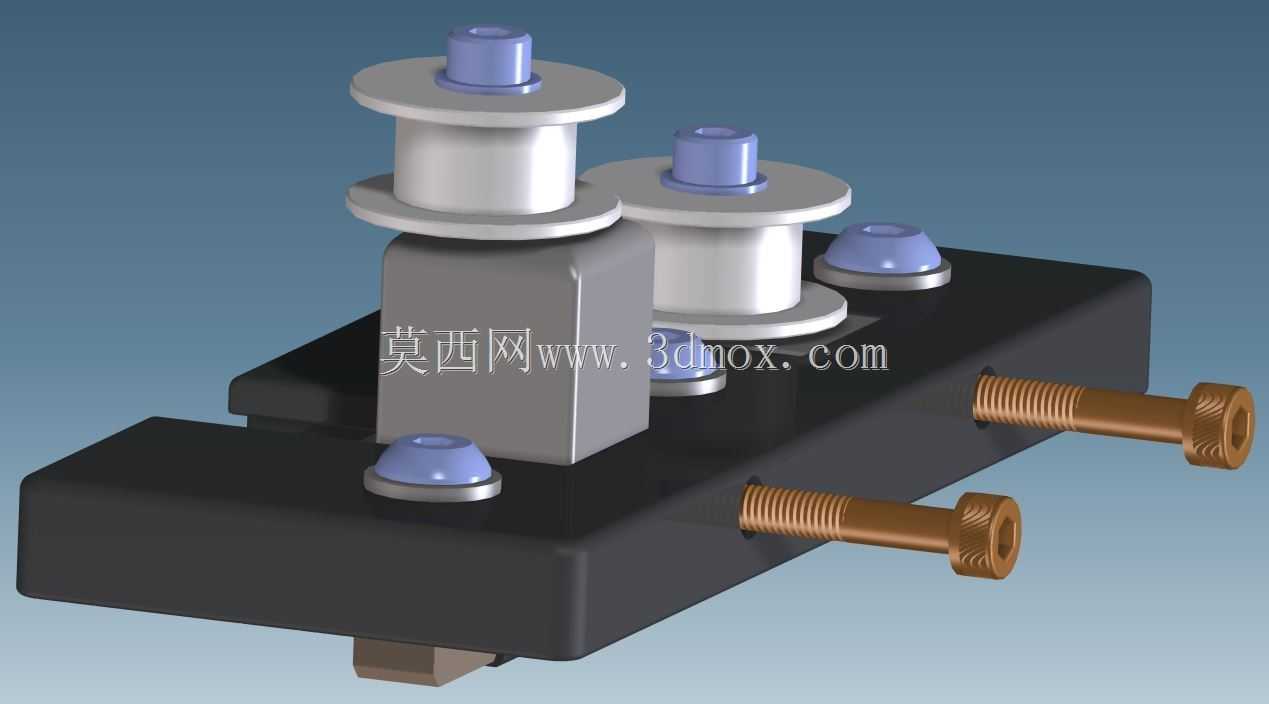

　　主体安装基座直接贴合固定在型材框架的对应安装位上，不需要对原有设备的框架结构做打孔、切削等二次加工，适配市面上多数采用2020/2040V型铝型材搭建的CoreXY结构桌面级3D打印机，安装边界完全匹配型材槽位的标准安装尺寸，不会和设备上的打印头移动路径、型材端盖、其他外接附件产生空间干涉。组件上集成了两个带限位挡边的导向滑轮，滑轮的轮槽尺寸完全匹配CoreXY设备常用的GT2同步带规格，皮带穿入轮槽后两侧的挡边可以完全限制皮带在运行过程中的轴向窜动，避免高速往复运动时皮带出现脱槽、偏磨的问题，两个导向滑轮的安装座保持固定的中心距，安装面的平面度公差控制在0.1mm以内，保证皮带绕入和绕出滑轮时的平行度，

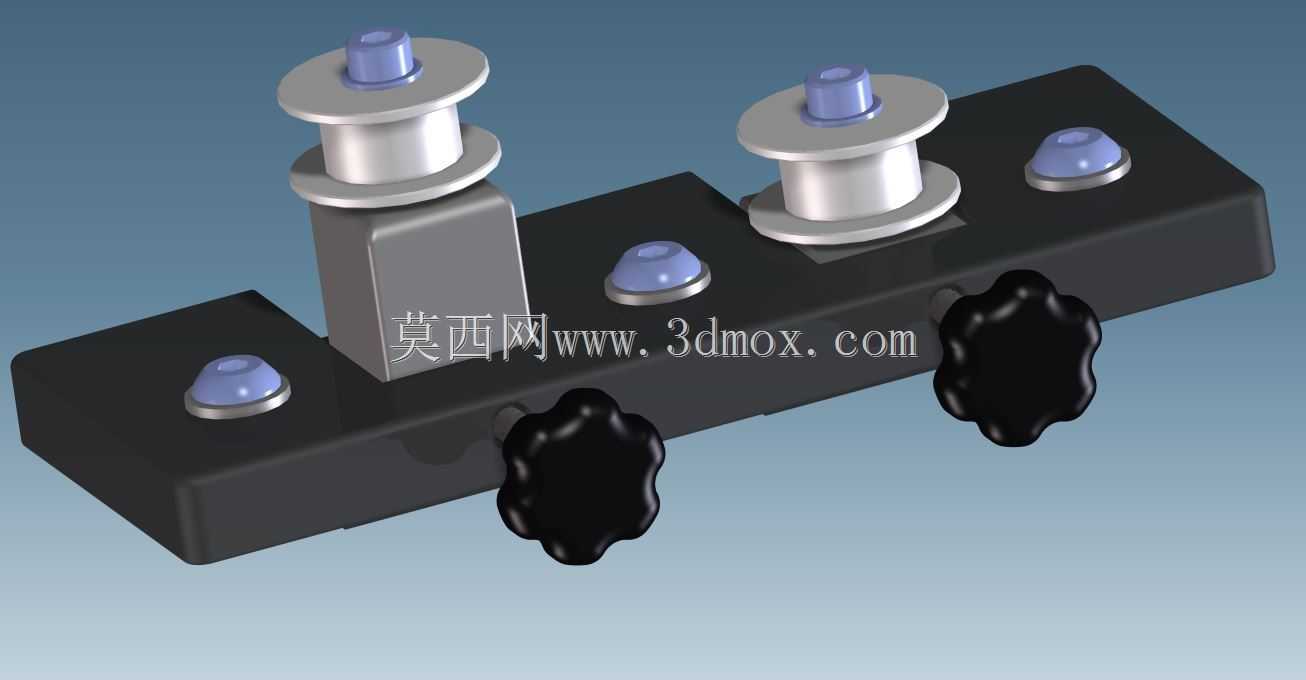

　　不会因为滑轮偏斜导致皮带单侧受力加剧磨损。张紧力的调节采用前置式的梅花旋钮结构，旋钮采用大直径的六角防滑造型，不需要借助内六角扳手、螺丝刀等额外工具，直接用手旋转旋钮就可以推动滑轮座沿着导向方向线性位移，实现皮带张紧度的无级调节，调节过程中滑轮座的移动方向和皮带的受力方向保持完全平行，不会出现调节过程中滑轮歪斜的问题，每次调节的进给量可以通过旋钮的旋转角度精准控制，方便调试人员将XY两个轴的皮带张紧力调整到完全匹配的状态，避免两个轴张紧力差过大导致的运动阻力不均、电机负载偏差问题。基座上还设置了两个辅助定位的限位顶丝位，当张紧度调节到合适数值后，可以通过顶丝锁定滑轮座的位置，避免设备长期高速往复运动导致旋钮松动、张紧力衰退的问题，

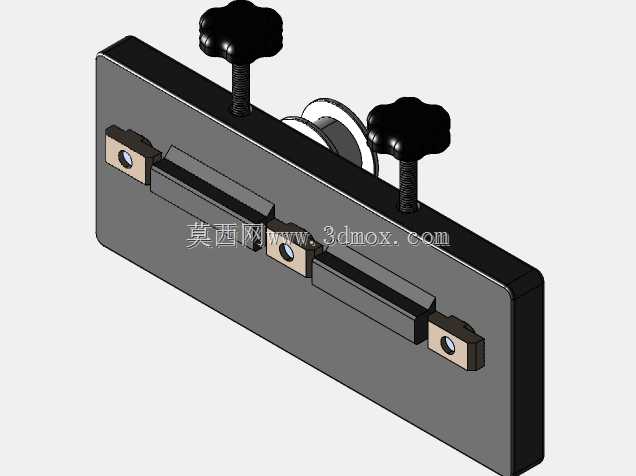

　　整个组件的结构集成度很高，将原来需要分散安装在多个型材位置的张紧结构整合到单个基座上，不仅减少了安装时的调试工作量，也降低了多个分散安装点带来的累积误差。在实际打印场景中，更换新皮带、设备长期使用皮带出现塑性伸长后，不需要拆解设备的外罩或者传动端的固定结构，直接伸手旋转外露的梅花旋钮就可以快速完成张紧度补偿，整个调节过程不需要停机拆解，调节后可以直接移动打印头测试阻力，快速判断张紧度是否处于合适区间，有效降低了设备的日常维护难度。滑轮部分采用低摩擦的转动结构，转动阻尼控制在极低的区间，不会因为增加了张紧导向轮就大幅增加传动系统的运行阻力，也不会在高速打印时因为滑轮转动不畅带来额外的振动传导到打印端，保证打印过程中传动系统的运行平顺性。组件的所有安装孔位都采用标准的型材螺母适配尺寸，安装时只需要将对应规格的T型螺母滑入型材槽位，对齐基座的安装孔锁紧螺丝就可以完成固定，安装过程不需要复杂的尺寸测量，普通用户对照安装指引就可以在十分钟内完成整个组件的加装替换。
