20x20型材配套振动阻尼缓冲结构

　　在工业自动化生产线、小型检测设备台架、桌面级加工设备的搭建过程中，20x20规格铝型材是应用占比极高的基础框架构件，这类框架往往搭载有小型伺服模组、气动执行元件、步进输送机构，运行过程中产生的微幅振动如果不做抑制，会沿着型材传导至整个台架，轻则导致检测类设备的读数出现漂移、定位机构的重复定位精度下降，长期振动传导还会造成型材连接节点的紧固件松动，缩短整套设备的无故障运行周期。这款适配20x20型材的振动阻尼结构，就是针对这类小截面型材框架的隔振需求设计的，区别于传统的整面铺设阻尼垫方案，它采用卡装式的安装结构，不需要在型材上额外打孔攻丝，也不需要拆解已搭建完成的框架，直接卡入型材的槽位即可完成部署，对于后期改造升级的设备台架来说，能大幅降低施工的工作量。

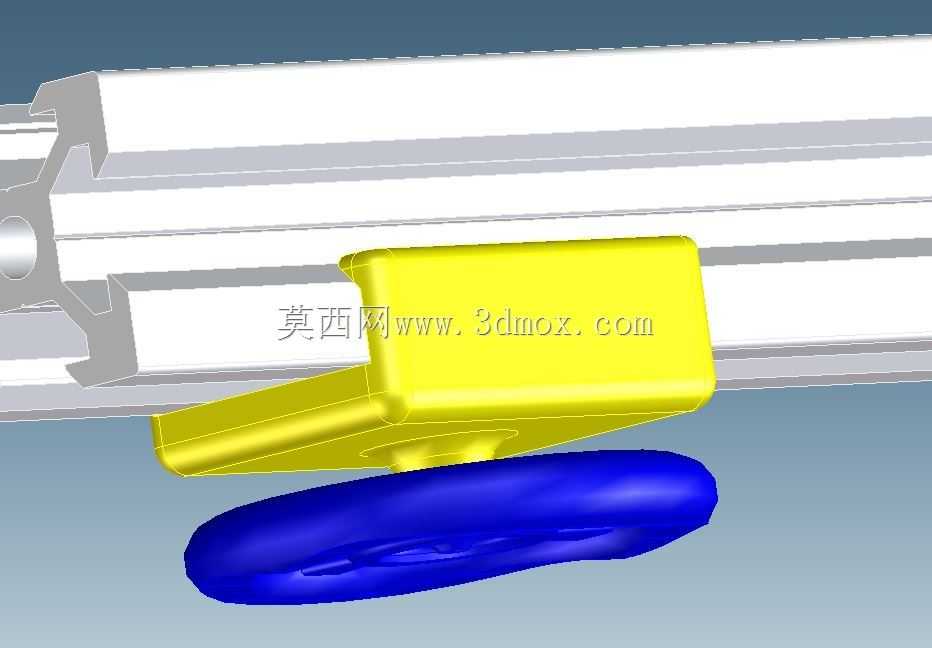

　　从结构设计逻辑来看，这款阻尼件采用了分体式的组合结构，上部的黄色卡接件采用了和型材槽型完全匹配的卡扣轮廓，卡扣的两侧做了微小的倒锥设计，卡入型材槽后能依靠自身的弹性形变卡紧槽壁，不会因为长期的振动出现松脱滑落，卡扣的顶面和型材表面保持齐平，不会额外占用型材上方的安装空间，不会干涉后续在型材上安装传感器、走线槽、工装板等其他附件。下部的蓝色阻尼主体采用了异形的流线型轮廓，没有采用传统的方块式阻尼块设计，这种轮廓是基于振动传导的路径仿真优化而来，当型材上的振动传导至卡接件后，会顺着卡接件的连接柱传递到下部的阻尼主体上，异形的曲面结构能让阻尼体在接收到不同方向的振动波时，产生多维度的微形变，将振动的机械能转化为阻尼材料内部的内能耗散掉，相比同体积的方块阻尼块，这种结构对横向、纵向、斜向的多维度振动都有更好的抑制效果，尤其是针对小型伺服电机启停时产生的高频微幅振动，耗散效率要比传统平垫结构高出不少。

　　在安装边界的设计上，这款阻尼件的整体外轮廓完全控制在20x20型材的截面宽度范围内，卡入型材槽后，阻尼件的最外侧边缘和型材的侧面保持齐平，不会突出型材的外轮廓，在多根型材并排搭建的密集框架结构中，不会出现相邻型材上的阻尼件互相干涉的问题。卡接件的插入深度经过精准核算，卡紧后卡接件的底部和型材槽的底部预留有0.2mm的间隙，这个间隙既可以保证卡接件有足够的弹性形变空间实现卡紧，也能避免卡接过紧导致拆装困难，后期需要调整阻尼件位置的时候，只需要用平口螺丝刀轻轻撬动卡扣的边缘就能取下，不会损伤型材的阳极氧化表面。阻尼主体的厚度经过多轮测试优化，针对20x20型材常用的1.5mm、2.0mm壁厚规格都做了适配，不会因为壁厚差异出现卡接过松或者卡不进去的问题。

　　在实际应用场景中，这类阻尼件除了用在常规的铝型材设备台架上，还可以用在小型3D打印机的框架减振上，桌面级FDM3D打印机的运动机构在快速移动时会产生明显的振动，传导到框架上会导致打印件表面出现振纹，在型材的对应节点位置卡装这款阻尼件，能有效耗散框架的共振能量，降低打印过程中的振纹产生概率。在小型视觉检测设备的台架上，这类阻尼件可以安装在相机安装位附近的型材上，抑制输送机构运行时产生的振动传导到相机支架上，避免相机拍摄的图像出现模糊拖影，提升视觉检测的准确率。在桌面级的点胶设备、焊锡设备上，这类阻尼件也可以部署在执行机构的安装型材上，降低机构运动时的振动对点胶、焊锡精度的影响。

　　从材料选型的匹配性来看，上部的卡接件采用了具备一定刚性同时兼顾弹性的改性工程塑料，既能保证卡接后的结构强度，长期使用不会出现卡扣断裂的问题，也能依靠自身的弹性实现免工具快速拆装。下部的阻尼主体采用了专用的阻尼弹性体材料，材料的阻尼系数经过调校，针对工业现场常见的10Hz到500Hz的振动频段有最优的耗散效果，同时材料具备耐油污、耐老化的特性，在车间的常规生产环境下长期使用，不会出现材料变硬、开裂、阻尼性能下降的问题，也不会因为接触到车间常见的润滑油、切削液出现腐蚀变形。

　　在结构细节的处理上，卡接件和下部阻尼主体的连接采用了嵌入式的包胶结构，连接柱完全嵌入阻尼主体内部，两者之间没有额外的紧固件，避免了连接位置出现松动产生额外的振动噪音，整个阻尼件没有尖锐的棱角，所有的边缘都做了R0.5以上的圆角处理，安装过程中不会划伤操作人员的手部，也不会刮伤设备上的线缆外皮。阻尼件的整体重量控制在很轻的范围内，卡装在型材上不会给框架带来额外的负重，对于一些对重量敏感的移动式小型设备架来说，也不会增加额外的负载负担。针对不同的安装需求，这款阻尼件可以根据框架的振动强度调整安装密度，振动较大的动力机构附近可以每隔100mm安装一个，振动较小的位置可以每隔200到300mm安装一个，部署方式非常灵活，不需要按照固定的间距强制安装，设计人员可以根据实际的振动仿真结果灵活调整安装位置和数量，适配不同的设备减振需求。
