船舶用L型钢型材节点结构设计

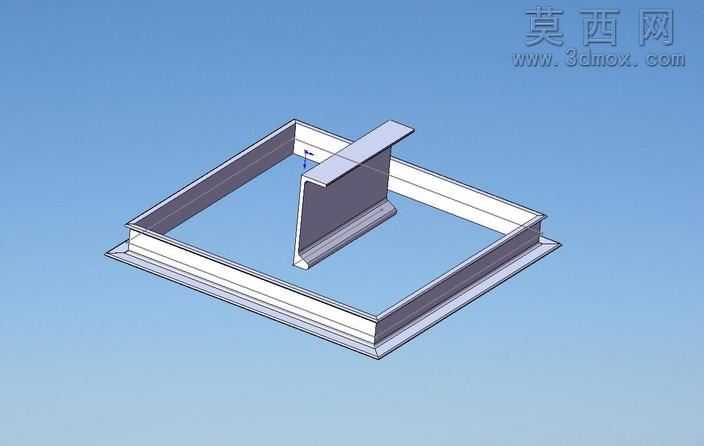

本作品为船舶领域应用的L系列钢型材连接节点三维建模成果，建模过程严格遵循DIN1020标准的型材尺寸规范，采用SolidWorks软件完成全参数化建模流程。建模初期首先梳理船舶结构中L型钢的典型连接工况，明确型材与基座框架的装配逻辑，先绘制外框基座的二维轮廓草图，通过拉伸凸台命令生成基座的基础实体，再对基座边缘的折边结构进行细节处理，保证折边的圆角、厚度参数完全匹配船用型钢的通用加工要求。随后创建垂直布置的L型钢构件，通过草图绘制L型截面轮廓，沿垂直方向拉伸生成实体后，调整装配位置使其与基座框架精准贴合，对齐过程中严格控制构件的垂直度与贴合面的间隙，模拟实际焊接装配的定位精度。材质配置环节，默认采用船用结构钢SR235JR的材质参数，在软件材质库中调用对应钢材的密度、弹性模量、泊松比等物理属性，同时为焊接部位单独配置焊缝材质属性，还原真实焊接节点的材质特性。结构设计上充分考虑船舶服役场景下的受力特点，L型钢与基座的连接部位预留了标准焊接坡口结构，方便后续生产环节的焊接加工，构件的所有棱边均做了符合船用规范的圆角处理，避免应力集中问题。建模完成后通过软件的干涉检查功能验证各构件之间无装配干涉，同时对结构构件的质量属性进行校核，确保整体重量符合船舶轻量化设计的要求。渲染阶段采用柔和的工业蓝背景，调整光照角度突出型材的截面特征与装配关系，清晰展示L型钢与基座框架的连接形式，所有结构细节均按照实际船用型材的加工工艺进行还原，可直接用于船舶结构设计的教学演示、焊接工艺方案验证以及船舶构件的标准化选型参考，也可作为钢结构型材节点设计的通用案例进行拓展修改，适配不同尺寸规格的L型钢连接场景。
